उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE7 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 398~456/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | आदर्श: | SDE7 " |
---|---|---|---|
गियर अनुपात: | 57: 1 | दक्षता: | 40% |
मानक रंग: | RAL 9006 | स्व ताला: | हाँ |
गारंटी: | 5 ~ 10 साल | आवेदन: | सौर ऊर्जा |
हाई लाइट: | slewing रिंग ड्राइव,वर्म ड्राइव मोटर |

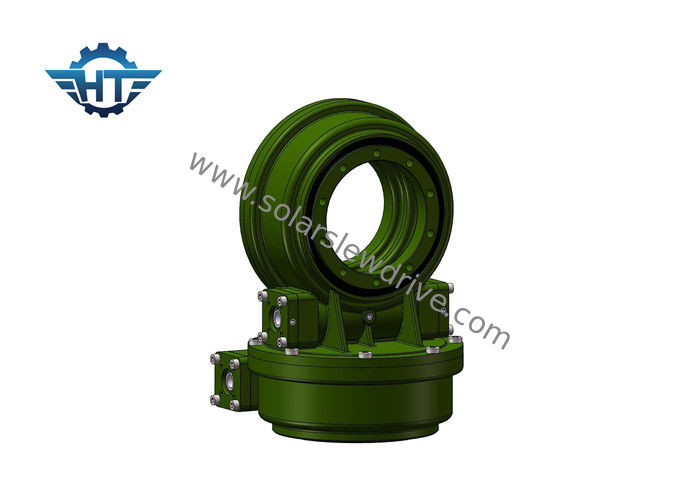

सैटेलाइट एंटीना के लिए 24Vdc गियर मोटर या नेमा के साथ 7 इंच ड्यूल एक्सिस स्मॉल स्लीव ड्राइव
विवरण
वर्म गियर स्लीव ड्राइव में बेहतर सुरक्षात्मक प्रदर्शन, शानदार ट्रांसमिशन टॉर्क, बेहतर प्रभाव प्रतिरोध और लंबे समय तक काम करने वाला जीवन है। ड्यूल-एक्सिस स्लीपिंग ड्राइव के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल-एक्सिस सोलर ट्रैकर हैं, जैसे सीएसपी (हेलियोस्टैट्स, जिसे टॉवर भी कहा जाता है), केंद्रित फोटोवोल्टिक (सीपीवी), उपग्रह एंटीना या रडार व्यंजन। अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोट आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
सोलर ट्रैकर डुअल एक्सिस स्लीव ड्राइव, ड्यूल एक्सिस सोलर ट्रैकिंग एप्लिकेशन में सही समाधान है।
सैटेलाइट ड्राइव में अप्लायड स्लीव ड्राइव
उत्पाद का नाम | एसडीई 7 स्लीविंग ड्राइव |
आउटपुट टोक़ | 980 एनएम; 723 फीट। एलबीएस |
अधिकतम उत्पादन टोक़ | 1938 एनएम; 1429 फीट। एलबीएस |
झुका हुआ पल | 7000 एनएम; 5163 फीट। एलबीएस |
टोर्क पकड़ना | 13200 एनएम; 9736 फीट। एलबीएस |
स्थैतिक अक्षीय रेटिंग | 133.20 केएन; 29943 एल.बी. |
स्थैतिक रेडियल रेटिंग | 53 kN; 11977 एलबी |
गतिशील अक्षीय रेटिंग | 31.90 केएन; 7171 एलबी |
गतिशील रेडियल रेटिंग | 27.91 केएन; 6274 एलबी |
मोटर विकल्प | 12V / 24V मोटर; स्टेपर मोटर ; Brushless मोटर |
उत्पाद शैली | दोहरी अक्ष; एकल अक्ष; सीपीवी / HCPV; सौर डिश; पैराबोलिक; सोलर टॉवर |
आवेदन की सुविधा | सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनरी |
सौर प्रणाली वर्ग मीटर | 30 ㎡ |
प्रदर्शन तालिका
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | केएन | केएन | एनएम | डिग्री | हाँ | किलोग्राम | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 54 किग्रा |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 157 किग्रा |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 682 किग्रा |
Applicatons
दोहरी अक्ष सौर ट्रैकिंग प्रणाली
सटीक उपकरण
सीपीवी
थाली
सैटेलाइट एंटीना
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; हमारे मानक रंग RAL 9006 है।
