उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE14 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 330~360/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
मॉडल संख्या: | SE14 | टोर्क पकड़ना: | 54200 एनएम |
---|---|---|---|
झुका हुआ टोक़: | 68000 एनएम | आउटपुट टोक़: | 6550 एनएम |
स्थिर अक्षीय भार: | 680 केएन | स्टेटिक रेडिकल लोड: | 230 केएन |
कच्चे माल: | 50Mn, 42CrMo | वजन: | 63 किग्रा |
हाई लाइट: | हाइड्रोलिक स्लीव मोटर,सोलर ट्रैकर ड्राइव |

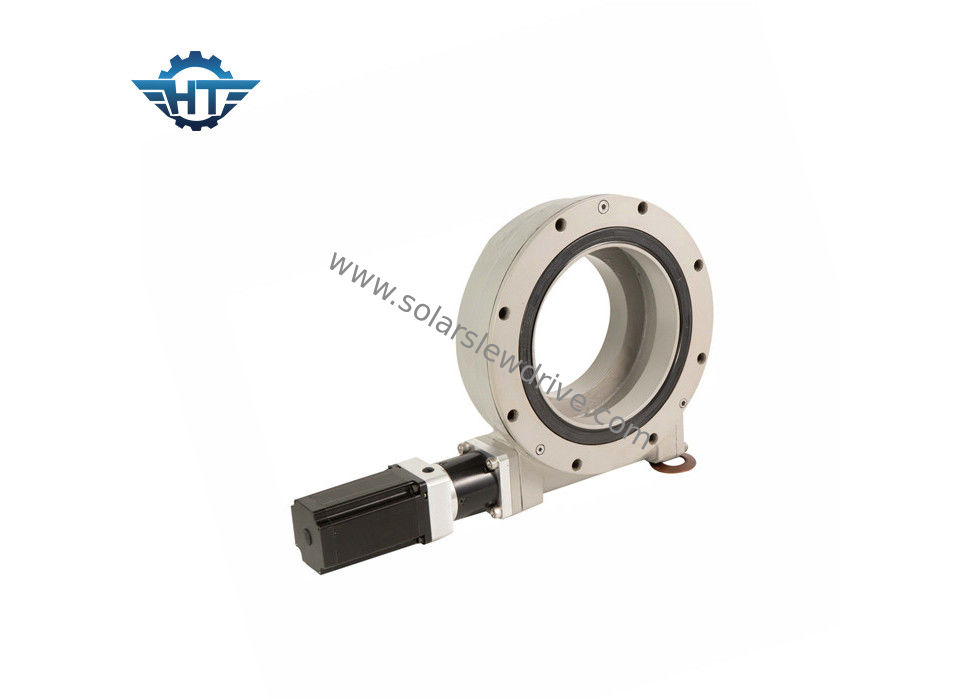

सी सीरीज सोलर स्लीव ड्राइव गियरबॉक्स सोलर ट्रैकिंग सिस्टम के लिए गियर मोटर के साथ संलग्न है
उत्पाद वर्णन
आचार संहिता:
1 2 3 4 5 6 7 8 9 10 11
केई - 3 - ए - 31 - एम - एचए - 6 बी आर सी - 2 - आरईवीए |
1-एसई: एसई-हॉरिजॉन्टल स्लीव ड्राइव
वीई-वर्टिकल स्लीव ड्राइव
एसडीई-डुअल एक्सिस स्लीव ड्राइव
2- उत्पाद का आकार, उदाहरण के लिए ।3 ”, 5”, 7 ”, 9”, 12 ”, 14”, 17 ”, 21”, 25 ”
3 ”स्लीव ड्राइव, रिडक्शन रेश्यो: 31।
5 ”स्लीव ड्राइव, रिडक्शन रेश्यो: 37।
7 ”ड्राइव ड्राइव, कमी अनुपात: 57।
9 ”स्लीव ड्राइव, रिडक्शन रेश्यो: 61।
12 ”स्लीव ड्राइव, रिडक्शन रेश्यो: 78।
14 "ड्राइव, कमी अनुपात: 85।
17 ”ड्राइव, रिडक्शन अनुपात: 102।
21 ”स्लीव ड्राइव, रिडक्शन रेश्यो: 125।
25 ”ड्राइव, कमी अनुपात: 150।
3- ए: इंजीनियरिंग स्तर, ए, बी, सी, आदि…
4- XXX: कमी अनुपात।
5- एम: एम-मेट्रिक माउंटिंग थ्रेड्स, ब्रिटिश माप द्वारा कोई नहीं-स्क्रू छेद। म
6- एचएक्स: एचए- शमन
एचसी-नहीं शमन
HD-आस्टेम्परड डक्टाइल आयरन
मुख्यालय- QPQ
HN-Nitriding
7- 25M: बी -6 बी तख़्ता इनपुट
12M-M12 होल इनपुट
25M-M25 छेद इनपुट
160-160CC हाइड्रोलिक मोटर इनपुट
24-24V गियर मोटर इनपुट
220-220 वी गियर मोटर इनपुट
380-380V गियर मोटर इनपुट
8-आर: आर-राइट साइड, मोटर स्थिति। एल- बाईं ओर, मोटर की स्थिति।
9-सी: सी-कैप्ड एंड। ई-आपूर्ति एनकोडर। ए - दूर, हाइड्रोलिक पोर्ट स्थिति और दिशा। I - में, हाइड्रोलिक पोर्ट स्थिति और दिशा। U- अप, हाइड्रोलिक पोर्ट स्थिति और दिशा। डी - डाउन, हाइड्रोलिक पोर्ट स्थिति और दिशा।
10- 2: कोई नहीं-वर्म संख्या / खाली-एकल, 2-दोहरी
11-REV.A: संस्करण संख्या ABC आदि ...
सूचना: ग्राहकों की विशेष आवश्यकता होने पर हम ग्राहक कोड जोड़ेंगे।
एसई सीरीज का प्रदर्शन
आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
परिवहन, हैंडलिंग और भंडारण
केवल क्षैतिज स्थिति में परिवहन, प्रभावों से बचा जाना चाहिए।
स्लीव ड्राइव को संभालते समय वर्क ग्लव्स पहनें और सावधान रहें।
सुरक्षित उत्थापन, हैंडलिंग और प्लेसमेंट के लिए बोल्ट को ठीक करने के लिए स्लीव ड्राइव में रिंग्स के छेद का उपयोग करें।
केवल एक क्षैतिज स्थिति में और बंद कमरों में स्टोर करें, इसे गीला होने से दूर रखें, उजागर संभोग सतहों की सतह जंग संरक्षण बंद पैकेजिंग में लगभग 1 महीने तक रहता है। लंबी अवधि के भंडारण के लिए विशेष सुरक्षात्मक उपायों की आवश्यकता होती है।
अनपैक्ड स्लीव रिंग्स को ट्रांसपोर्ट करना
उपयुक्त लिफ्टिंग गियर का उपयोग करें / कभी भी उत्पाद को लंबवत रूप से न चलाएं
निम्नलिखित स्थितियों में अनपैक्ड स्लीव ड्राइव को लिफ्टिंग गियर के साथ ले जाया जा सकता है :
