उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | एसई |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1600/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 500 पीसी |
सामग्री: | 50 एमएन, 42 क्रॉमो | गारंटी: | 10 साल |
---|---|---|---|
सेवा: | Oem डिजाइन | प्रकार घुमाएँ: | एकल अक्ष |
आवेदन: | क्रेन | स्थापना वेबसाइट: | छत और खेत |
पैकेजिंग: | प्लाईवुड | मोटर: | 12 वी / 24 वी डीसी |
हाई लाइट: | वर्म गियर स्लीव ड्राइव,स्लीविंग रिंग गियर |

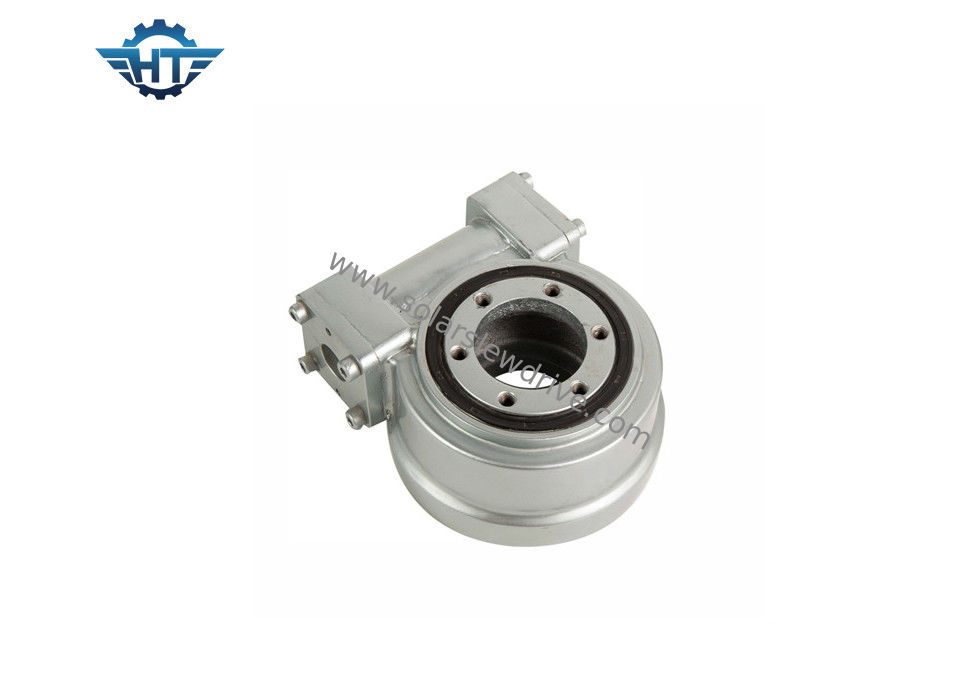

सिंगल एक्सिस टिल्टेड सोलर ट्रैकर्स के लिए 24 Vdc गियर मोटर के साथ IP66 SE स्लीव ड्राइव गियरबॉक्स
विवरण
एसई स्लीव ड्राइव एक अच्छा विकल्प है जब परियोजना जंगली कठोर काम करने की स्थिति और विरोधी जंग में है।यह घुमावदार दांत गियर के साथ बनाया गया है, यह बेहतर एंटी-सैंडस्टॉर्म, फील्ड उपयोग के सुचारू रूप से चलने के साथ आउटपुट टॉर्क को बढ़ाएगा।
Hangtuo स्लीविंग ड्राइव में मुख्य रूप से एक स्लिंगिंग बेयरिंग, एक वर्म गियर, आवास और एक हाइड्रोलिक या एक इलेक्ट्रिक मोटर शामिल है।
एसई सीरीज के पैरामीटर
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
आवेदन
स्लीविंग ड्राइव का व्यापक रूप से सौर ट्रैकिंग सिस्टम, सीपीवी, सीएसपी, एचसीपीवी, पवन टरबाइन और उपग्रह एंटीना डिश के लिए उपयोग किया जा सकता है।उन उत्पादों को लंबे जीवन के लिए डिज़ाइन किया गया है, जो कठिन पर्यावरणीय परिस्थितियों में काम कर रहे हैं।
हमारे फायदे
क्विक रिएक्शन टाइम्स
बड़े पैमाने पर उत्पादन के साथ-साथ ग्राहक-उन्मुख उत्पाद विकास में बुद्धिमान-प्रक्रिया नियंत्रण में दीर्घकालिक अनुभव।
उत्पाद लाभ
स्लीविंग ड्राइव (एनक्लोज्ड टाइप, वर्टिकल टाइप, ड्यूल एक्सिस टाइप, प्रिसिजन टाइप) ऑवरग्लास वर्म स्लीविंग ड्राइव मजबूत झुकाव वाले पल टॉर्क और स्टैटिक सेल्फ-लॉकिंग फंक्शन के साथ स्लीपिंग बेयरिंग पर आधारित है।बहुत अधिक संपर्क सतह को विशेष रूप से उच्च भार को चलाने के लिए डिज़ाइन किया गया है।
स्थिर गुणवत्ता
प्लांट के माध्यम से क्रिटिकल क्वालिटी इंस्पेक्शन पॉइंट्स, कुल 9 पोजीशन सेट करें।हम महत्वपूर्ण गुणवत्ता निरीक्षण बिंदु निर्धारित करते हैं, महत्वपूर्ण प्रक्रिया में कड़ाई से नियंत्रण करने के लिए गुणवत्ता निरीक्षण निर्देश बनाते हैं।हम उच्च परिशुद्धता और माप गेज अंशांकन का उपयोग करते हैं।
परिक्षण
उन्नत माप उपकरण
माप को कैलिब्रेट किया जाना चाहिए, जांच और केवल योग्य गेज का उपयोग किया जा सकता है।
हमारी सेवा
Hangtuo के साथ कॉर्पोरेट का अर्थ है अनुभवी तकनीकी विशेषज्ञों, अच्छी सलाह और संतुष्ट समझौतों के साथ सीधा संपर्क।
ग्राहकों की मांगों के अनुरूप संशोधन तेजी से और मज़बूती से निष्पादित किए जा सकते हैं।कोई फर्क नहीं पड़ता कि आप गियर मोटर कनेक्शन, लंबे शाफ्ट, और वैकल्पिक पेंटिंग प्रक्रिया या रंगों के लिए एक अलग एडाप्टर चाहते हैं।3 डी ड्राइंग, व्यावसायिक विकास और एक प्रोटोटाइप के परीक्षण जैसे अच्छे दस्तावेज।
