उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE7 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 398~456/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | SDE7 " |
---|---|---|---|
गियर अनुपात: | 57: 1 | रेटेड उत्पादन टोक़: | 2000 एन.एम. |
टोर्क पकड़ना: | 13500 एनएम | झुका हुआ टोक़: | 13200 एनएम |
दक्षता: | 40% | आवेदन: | सौर स्टेशन |
हाई लाइट: | सौर ट्रैकिंग प्रणाली,सौर ट्रैकर ड्राइव के लिए ड्राइव |

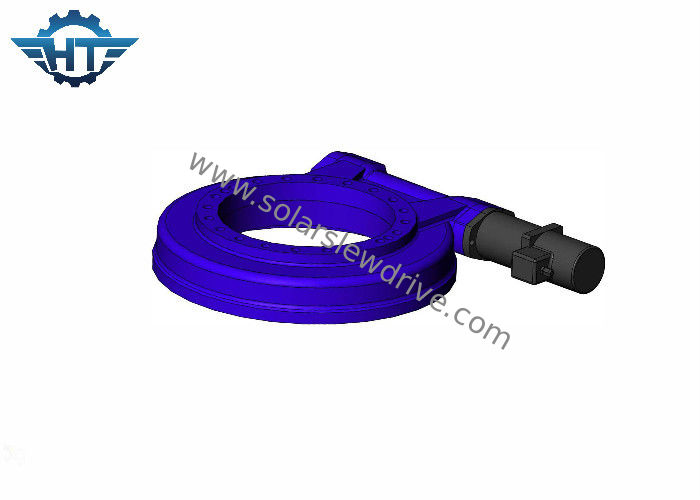

PV, CPV और CSP सोलर स्टेशनों के लिए 24V प्लैनेटरी गियरबॉक्स के साथ सिंगल एक्सिस स्लीव ड्राइव
विवरण
सिस्टम में दो एसई स्लीविंग ड्राइव स्थापित किए जा सकते हैं और प्राप्त कर सकते हैं अज़ीमुथ और ऊंचाई की दिशा एक ही समय में घूमती है।
अत्यधिक पोर्टेबल, कुशल स्लीविंग ड्राइव का उपयोग सैन्य, औद्योगिक या आवासीय किस्म के अनुप्रयोगों के लिए बहुत उपयोगी हो सकता है।एक कुशल सौर उत्पादन प्रणाली का उत्पादन करने के लिए, एसई स्लीविंग ड्राइव को डिजाइन, निर्मित और परीक्षण किया गया था।
माना जाता है कि एसई स्लीविंग ड्राइव यूज्ड सोलर ट्रैकिंग सिस्टम को बढ़ाने में महत्वपूर्ण योगदान देगा पीवी पैनलों से ऊर्जा संग्रह की दक्षता।एक सौर ट्रैकिंग प्रणाली में दो एसई स्लीविंग ड्राइव का उपयोग करें जो सूर्य के सापेक्ष पैनल के ऊंचाई और दिगंश कोण के सटीक नियंत्रण की अनुमति देता है।एक निश्चित पीवी सौर प्रणाली की ऊर्जा उपज को संभावित रूप से दोगुना करने के लिए ट्रैकिंग की सूचना दी गई है।
एसई सीरीज स्लीविंग ड्राइव का तकनीकी डाटा
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
1" | 32:1 | 400 | 1000 | १८०० | 22 | 12 | 40% | 0.1 | हाँ | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हाँ | 8 |
5" | 37:1 | 800 | 6000 | 9200 | ६८ | २७ | 40% | 0.1 | हाँ | 12 |
7" | 57:1 | 2000 | १३५०० | १३२०० | १३२ | 58 | 40% | 0.1 | हाँ | 21 |
9" | ६१:१ | 4400 | 45000 | ३०८०० | 340 | 130 | 40% | 0.1 | हाँ | 49 |
12" | ७८:१ | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | ६१ |
14" | 85:1 | ६५५० | 68000 | 54200 | 680 | २३० | 40% | 0.1 | हाँ | 63 |
17" | 102:1 | 9400 | १३५६०० | 65040 | 980 | 390 | 40% | 0.1 | हाँ | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हाँ | १४९ |
25" | १५०:१ | २१००० | २७११६० | 89000 | २४०० | 950 | 40% | 0.1 | हाँ | 204 |
उत्पाद का नाम | SE17 43Nm 24Vdc गियर मोटर्स के साथ स्लीविंग ड्राइव |
आउटपुट टॉर्क | 9400 एनएम |
टिल्टिंग मोमेंट टॉर्क | 135600 एनएम |
टोर्क पकड़ना | 65040 एनएम |
स्थिर अक्षीय रेटिंग | 980 kN |
स्टेटिक रेडियल रेटिंग | 390 kN |
गतिशील अक्षीय रेटिंग | 490 kN |
गतिशील रेडियल रेटिंग | 245 kN |
मोटर विकल्प | 380V/220V एसी मोटर, डीसी मोटर |
उत्पाद शैली | दोहरी धुरी;एकल अक्ष;सीपीवी/एचसीपीवी;सौर डिश;परवलयिक;सौर टावर |
आवेदन सुविधा | सोलर ट्रैकिंग सिस्टम, इंडस्ट्रियल मशीनर |
आवेदन पत्र
ड्यूल-एक्सिस स्लीविंग ड्राइव्स के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन ड्यूल-एक्सिस सोलर ट्रैकर्स हैं, जैसे कि हेलियोस्टैट्स और कंसंट्रेट फोटोवोल्टिक्स (सीपीवी), और सैटेलाइट या रडार डिश।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट्स, रोबोटिक आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
