उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | एसई |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1100/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
गियर अनुपात: | 31: 1 ~ 150: 1 | एक्सिस: | एकल अक्ष |
---|---|---|---|
उत्पत्ति के प्लेस: | चांगझौ, चीन | संरचना: | कृमि और असर |
जीवन का समाय: | 30 साल | रंग: | RAL9006 |
उपयोग: | सौर ट्रैकर्स | सुविधा की रक्षा: | IP66 |
हाई लाइट: | solar tracker drive,slewing drive for solar tracking system |

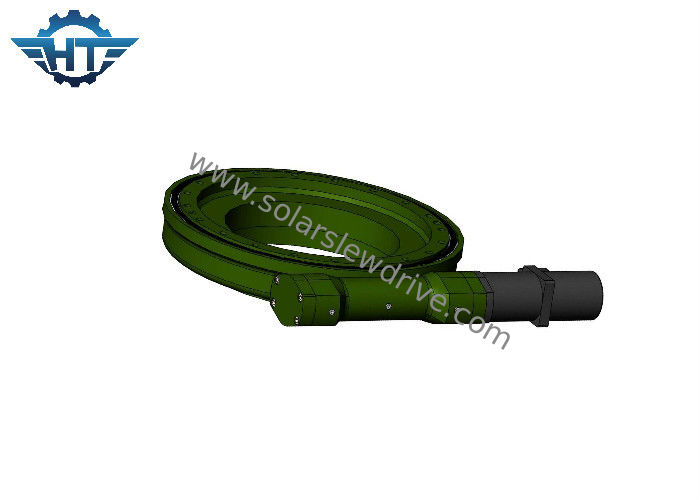

सोलर ट्रैकर्स के लिए एसई आवरग्लास वर्म गियर स्लीव ड्राइव 24VDC प्लैनेटरी गियर मोटर के साथ
विवरण
एसई सिंगल एक्सिस हॉरिजॉन्टल स्लीविंग ड्राइव, सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम और ड्यूल एक्सिस सोलर ट्रैकिंग सिस्टम दोनों में महत्वपूर्ण घटक है। इसके अलावा, यह सीएसपी और सीपीवी प्रणाली, पवन ऊर्जा आदि में भी लागू हो सकता है।
एक एकल-अक्ष ट्रैकर पीवी मॉड्यूल रोटेशन के एक अक्ष के साथ, सूर्य से आगे बढ़ने पर क्षैतिज रूप से पूर्व से पश्चिम की ओर बढ़ता है। इन पीवी मॉड्यूल को स्थानांतरित करने के लिए आवश्यक है कि रिड्यूसर लोड-होल्डिंग और घूर्णी टोक़ दोनों प्रदान करता है - केवल एक अत्यधिक विशिष्ट स्लीविंग ड्राइव की पेशकश कर सकता है। ट्रैकर्स ने स्लीविंग ड्राइव लगाए जो गियर रिंग की पिच लाइन पर अधिक संख्या में दांतों को जोड़ते हैं, अधिकतम शक्ति, स्थायित्व और प्रदर्शन की पेशकश करेंगे। यह सुनिश्चित करता है कि ट्रैकर के पास कम से कम डाउनटाइम या रखरखाव लागत के साथ सबसे लंबा संभव क्षेत्र जीवन है।
दोहरे अक्ष ट्रैकर, पक्ष और ऊपर और नीचे की ओर घूमते हैं, जो सूरज की गति के और भी अधिक सटीक ट्रैकिंग को सक्षम करते हैं। इन स्लीव ड्राइव सिंगल-एक्सिस सिस्टम की तुलना में उच्च ऊर्जा आउटपुट को सक्षम करते हैं। यह देखते हुए कि वे दो डिग्री स्वतंत्रता का उपयोग करते हैं, मजबूत और शक्तिशाली स्लीविंग ड्राइव का उपयोग करना क्षेत्र में विश्वसनीय और निरंतर कार्यक्षमता के लिए और भी महत्वपूर्ण है।
एसई सीरीज पैरामीटर्स
आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
लाभ
1. रोटेशन 360 डिग्री
2. ड्राइविंग मोटर बाईं या दाईं ओर जुड़ी हुई है
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है; यह निर्माता द्वारा कारखाने से पहले ही निर्धारित किया गया है
4. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत अंतरिक्ष उपयोग
6. गियर स्व-लॉकिंग है; इसलिए ब्रेक आवश्यक नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. उच्च झुकाव टोक़, क्षैतिज स्थापना के लिए उपयुक्त है
