उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | एसई |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1175/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
आदर्श: | एसई | स्व ताला: | हाँ |
---|---|---|---|
प्रमाणपत्र: | ISO9001, CE | गारंटी: | ५ ~ १० साल |
सामग्री: | 50Mn, 42CrMo | आवेदन: | सीएनसी मशीन |
रंग: | अनुकूलित | सटीकता: | ≤0.1 |
हाई लाइट: | सोलर ट्रैकिंग सिस्टम के लिए सोलर स्लीव ड्राइव,स्लीपिंग ड्राइव |

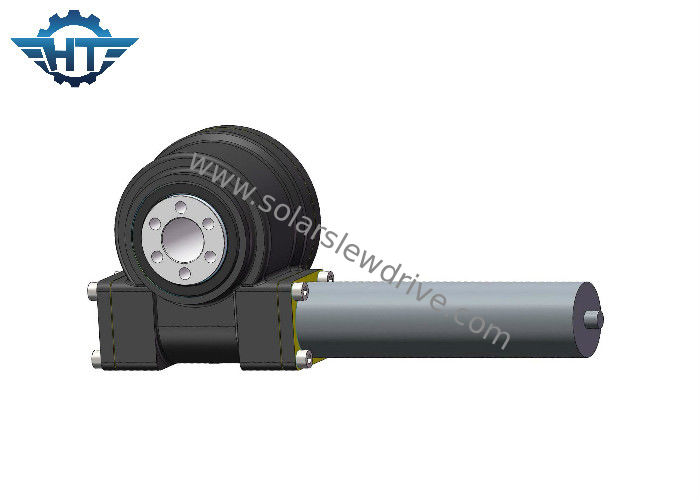

सी 3 स्मॉल स्लीव ड्राइव, सीएनसी मशीन के लिए हाई टॉर्क के साथ सिंगल वर्म
उत्पाद वर्णन
एसई सीरीज़ स्लीविंग ड्राइव विशेष संरचना के साथ एक प्रकार की बड़ी रोटरी ड्राइव है, जो एक ही समय में बड़े अक्षीय भार, रेडियल भार और पलटने का समय सहन कर सकती है। इसके कई कार्य हैं, जैसे कि समर्थन, घूमना, ड्राइविंग, फिक्सिंग इत्यादि। सामान्यतया, सीएनसी मशीनों, निर्माण मशीनरी, रोबोट, उपग्रह एंटीना, सौर ऊर्जा, पवन ऊर्जा आदि में स्लीविंग बियरिंग को लागू किया जा सकता है।
जब सौर ऊर्जा उद्योग में स्लीविंग ड्राइव का उपयोग किया जाता है, तो उपयोगकर्ताओं को सौर पैनलों के वास्तविक क्षेत्र के अनुसार एक आदर्श एक का चयन करना होता है। 3 इंच स्लीविंग ड्राइव सौर ऊर्जा प्रणाली के लिए उपयुक्त है जिसमें 3- 5 एम 2 सोलर पैनल, 10 इंच एम 2 सोलर पैनल के लिए 7 इंच, 18-30 एम 2 के लिए 9 इंच, 31-45 एम 2 के लिए 12 इंच और 46 के लिए 14 इंच उपयुक्त है। -60 एम 2। ये आपके संदर्भ के लिए प्रदान किए गए हैं। अधिक विशिष्ट और विस्तृत जानकारी के लिए, कृपया मुझसे सीधे संपर्क करें।
एसई सीरीज का प्रदर्शन
आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
स्थापना
एसई स्लीव ड्राइव को दो अलग-अलग तरीकों से घुड़सवार किया जा सकता है, लंबवत या क्षैतिज रूप से जो सुरक्षा स्तर के अपवंचन और परियोजना की स्थापना की मांग पर आधारित है।
