उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE14 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~1100 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
गियर अनुपात: | 125: 1 | प्रकार: | संलग्न |
---|---|---|---|
आवेदन: | सौर ऊर्जा | चालक: | हाइड्रोलिक मोटर |
आई पी ग्रेड: | IP66 | रंग: | अनुरोध के रूप में |
effciency: | 40% | प्रतिक्रिया: | 0.1 ° |
हाई लाइट: | hydraulic slew motor,slewing gear |

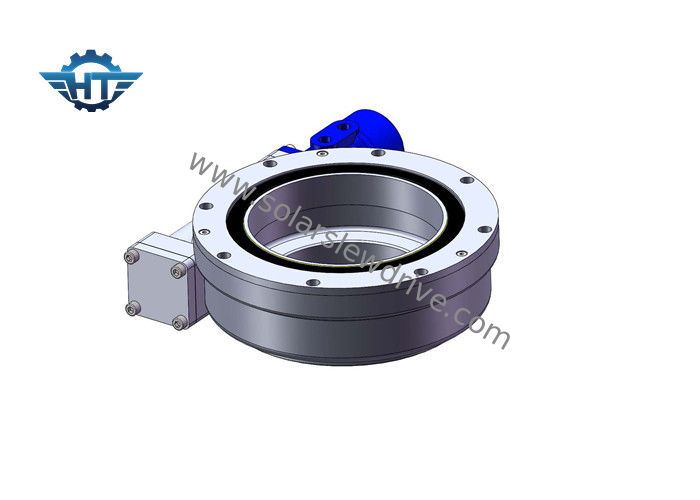

सोलर ट्रैकर सिस्टम के लिए हाइड्रोलिक मोटर के साथ हाई प्रिसिजन स्लीविंग रिंग बेयरिंग
विवरण
स्लीव ब्रिंग एक ऐसा असर है जो अक्षीय भार, रेडियल भार और पलटने वाले टॉर्क को सहन करने में सक्षम है। सामान्य परिस्थितियों में, विभिन्न परिस्थितियों में काम कर रहे मेजबान की विभिन्न आवश्यकताओं को पूरा करने के लिए, स्लीविंग रिंग के अपने बढ़ते छेद, स्नेहक छेद और सील छेद होते हैं।
विशेषताएं
1. गियर अनुपात
स्लीविंग रिंग ड्राइव का घूमना चालित सदस्य की गति को कम करता है और इसके टॉर्क को भी बढ़ाता है और गति के अनुपात में इसे समानुपातिक रूप से बढ़ाता है। शाफ्ट की गति का अनुपात कीड़े के दांतों की संख्या पर निर्भर करता है। वर्म व्हील या गियर में।
2. घंटे का कीड़ा
हमारे स्लीविंग ड्राइव में hourglass वर्म तकनीक का उपयोग किया जाता है, जिसमें कीड़ा गियर में अधिक दांत संलग्न करने के लिए आकार का होता है। इससे दांतों की जुड़ाव शक्ति बढ़ती है, दक्षता और स्थायित्व बढ़ता है।
3. समारोह
स्लीविंग ड्राइव मानक कृमि प्रौद्योगिकी के साथ कार्य करता है, जिसमें क्षैतिज शाफ्ट पर कीड़ा गियर के लिए चालक के रूप में कार्य करता है, सामान्य तौर पर, शाफ्ट इलेक्ट्रिक गियर मोटर द्वारा संचालित होता है। और यह सेल्फ-लॉकिंग है।
लाभ
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर एक गियर मोटर संलग्न कर सकते हैं
3. फैक्ट्री से पहले ही गियरिंग क्लीयरेंस निर्धारित है
4. सरल स्थापना और कम रखरखाव
5. कॉम्पैक्ट डिजाइन
6. स्व-लॉकिंग; ब्रेक की कोई जरूरत नहीं
7. छोटा बैकलैश
एसई श्रृंखला के प्रदर्शन मापदंडों
आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
