उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE9 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~380/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
नमूना: | 9 इंच | गियर अनुपात: | 61: 1 |
---|---|---|---|
दक्षता: | 40% | सटीक: | ≤ 0.1 |
चालक: | इलेक्ट्रिक मोटर | प्रकार: | वर्टिकल माउंटेड |
आवेदन: | सोलर ट्रैकर | रंग: | अनुरोध के रूप में |
हाई लाइट: | वर्म गियर स्लीविंग रिंग,वर्म गियर मोटर |

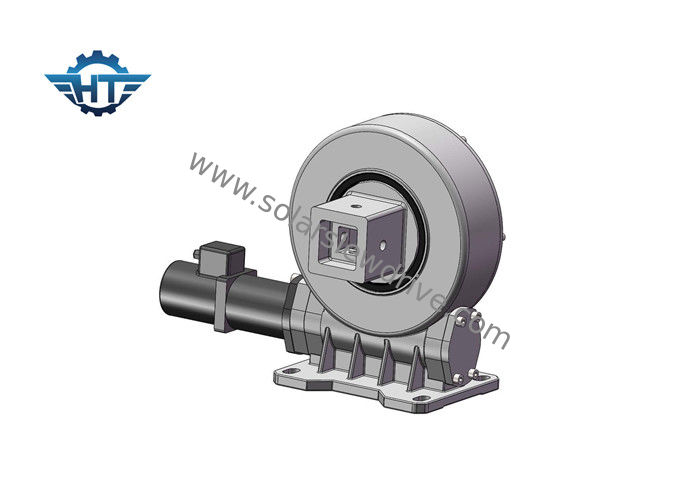

सोलर ट्रैकिंग सिस्टम के लिए हाई टॉर्क के साथ 9 इंच वर्टिकल वर्म गियर स्लीव रिंग असर
विवरण
स्लीविंग रिंग, उच्च संचरण के साथ एक कॉम्पैक्ट सॉल्यूशन के साथ, बाहरी गियर के साथ एक स्लीविंग रिंग से मिलकर, एक आसन्न गियर वाले कृमि शाफ्ट के साथ संयुक्त। स्व-लॉकिंग गियरसेट द्वारा, ड्राइविंग इंजन पर कोई ब्रेक आवश्यक नहीं है। इसके अलावा सीधे घुड़सवार ग्रहों गियर मोटर्स के साथ उपलब्ध है। कृमि ड्राइव-कीड़ा गियर ड्राइव के उच्च पहनने के प्रतिरोध, जो स्थिरता और विश्वसनीयता के अच्छे प्रदर्शन के साथ मजबूत आउटपुट टॉर्क और टिल्टिंग मोमेंट टॉर्क को लोड कर सकता है। कृमि ड्राइव उच्च ट्रैकिंग सटीक क्षेत्र के लिए भी उपलब्ध है।
वीई सीरीज के पैरामीटर
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
लाभ
1., 60 ° घुमाएँ, अंदर सख्त रोकें
1. जोरदार पल पल के आधार पर slewing अंगूठी है
2. वर्मिंग वर्म ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
आवेदन
अनुप्रयोगों में सौर ट्रैकर्स, विंड टर्बाइन, ट्रक क्रेन, मैन लिफ्ट्स, यूटिलिटी उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर डेरिक, ऑटोमोटिव लिफ्ट और विंड टर्बाइन, व्यंजन, उपग्रह एंटीना आदि शामिल हैं।
