उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE12 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1600/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 500 पीसी |
सामग्री: | 50Mn, 42CrMo | स्व ताला: | हाँ |
---|---|---|---|
झुका हुआ टोक़: | 54.4 kNm | टोर्क पकड़ना: | 40.5 केएनएम |
आवेदन: | क्रेन | स्थापना वेबसाइट: | विनिर्माण उपकरण |
पैकेजिंग: | प्लाईवुड | मोटर: | एसी मोटर |
हाई लाइट: | वर्म गियर स्लीविंग रिंग,वर्म गियर मोटर |

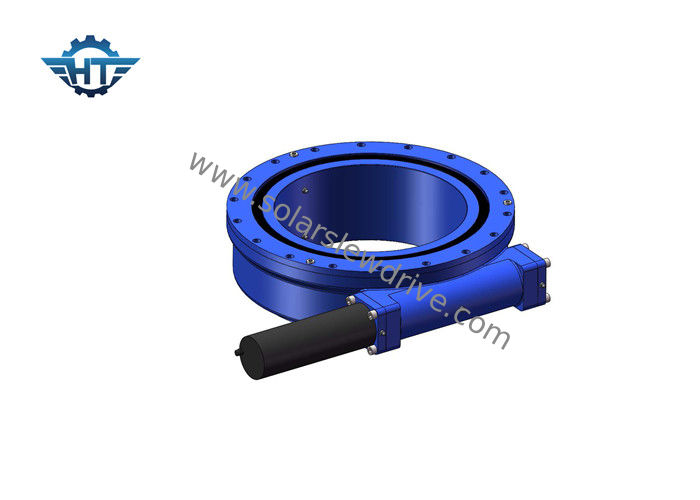

IP66 स्लीव ड्राइव गियरबॉक्स क्रेन और मशीनरी के लिए उच्च सटीकता कम गति के साथ चित्रित किया गया है
विवरण
1. काम कर रहे तापमान
स्लीविंग रिंग बेयरिंग का उपयोग अक्सर घर के अंदर किया जाता है, और बाहर जहां नमी और महत्वपूर्ण संदूषण के संपर्क में संभव है। सामान्य तापमान पर्वतमाला -40 ° F से + 140 ° F (-40 ° C से + 60 ° C) मानक हैं। हमारे विशेष डिज़ाइन किए गए स्लीविंग रिंग बियरिंग्स -30 ℃ से + 120 ℃ तक की अवधि के हो सकते हैं। यह गर्म और शुष्क मौसम की स्थिति में अधिक उपयुक्त है। स्लीवरिंग रिंग्स को कठोर वातावरण में संचालित करने के लिए डिज़ाइन किया गया है।
2. स्नेहन
चिकनाई सबसे आम स्नेहक है जिसका उपयोग स्लीविंग रिंग बियरिंग्स और गियर अनुप्रयोगों में किया जाता है। प्रदान किए गए ग्रीस फिटिंग या ग्रीस छेद के माध्यम से नियमित स्नेहन मानक स्लीविंग रिंग पर उचित संचालन के लिए आवश्यक है।
3. बोल
यह हमेशा सुझाव दिया जाता है कि बोल्ट को हमारे इंजीनियरों की सलाह और सहायता से चुना जाना चाहिए।
४ । शुद्धता
हमारे स्टैर्डर्ड ल्युइंग रिंग बियरिंग्स आमतौर पर छोटे सहनशीलता के साथ प्रदान नहीं किए जाते हैं। कुछ स्लीविंग रिंग एप्लिकेशन को उच्च स्तर की सटीकता की आवश्यकता होती है। विशेष अनुप्रयोगों पर इंजीनियरिंग और डिजाइन समर्थन के लिए कृपया हमसे संपर्क करें।
एसई सीरीज के पैरामीटर
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
आवेदन
स्लीविंग रिंग बियरिंग का उपयोग कई प्रकार के अनुप्रयोगों के लिए किया जा सकता है। उत्खनन और क्रेन, opencast खनन और पवन टरबाइन से लेकर एंटीना तक तैनाती के क्षेत्र। आवेदन के अन्य क्षेत्रों में इंजीनियरिंग और सौर ट्रैकिंग प्रणाली शामिल हैं।
व्यक्ति से संपर्क करें: Jessie
दूरभाष: +86 18800586965
