अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SDE17 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 1000~1200/ pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| मॉडल संख्या: | SDE17 | टोर्क पकड़ना: | 53040 एनएम |
|---|---|---|---|
| झुका हुआ टोक़: | 67000 एनएम | आउटपुट टोक़: | 9460 एनएम |
| स्थिर अक्षीय भार: | 142 केएन | स्टेटिक रेडिकल लोड: | 390 केएन |
| कच्चे माल: | 50Mn, 42CrMo | वजन: | 320 किलो |
| अनुपात: | 102: 1 | रंगीन: | अनुरोध के रूप में |
| हाई लाइट: | slewing रिंग ड्राइव,वर्म ड्राइव मोटर |
||

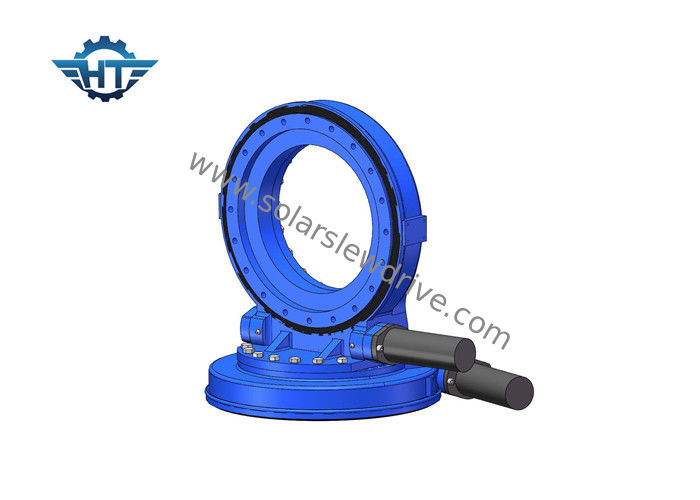

IP66 हाई प्रिवेंशन ड्यूल एक्सिस वर्म गियर स्लीव ड्राइव विथ सोलर एनर्जी के लिए लिप्त है
उत्पाद वर्णन
स्लीविंग ड्राइव एक गियरबॉक्स है जो एक ही समय में रेडियल और अक्षीय भार को सुरक्षित रूप से सहन कर सकता है और कम गति के साथ घूमने के लिए एक टोक़ संचारित कर सकता है। रोटेशन एक अक्ष में, या एक साथ कई अक्षों में हो सकता है। स्लीविंग ड्राइव को गियरिंग, बेयरिंग, सील, हाउसिंग, मोटर और अन्य सहायक घटकों द्वारा बनाया जाता है और उन्हें एक तैयार गियरबॉक्स में इकट्ठा किया जाता है। संलग्न आवास स्लीविंग ड्राइव में हाउसिंग, गियर, ग्लासग्लास वर्म और अन्य स्पेयर पार्ट्स होते हैं। इसके अलावा, हम स्लीविंग ड्राइव के साथ मैच करने के लिए इलेक्ट्रिक मोटर या हाइड्रोलिक मोटर प्रदान कर सकते हैं।
विशेषताएं
1. दक्षिणावर्त और वामावर्त रोटेशन प्राप्त करें
2. पानी और धूल को रोकने के लिए 66 ग्रेड की उच्च आईपी दर और बाहर में उपयोग के लिए बहुत उपयुक्त है
3. तीन प्रकार: एसई, वीई और एसडीई श्रृंखला स्लीव ड्राइव, वीई श्रृंखला ज्यादातर सौर ट्रैकिंग प्रणाली, परवलयिक संगीत शक्ति में लागू होती हैं, जबकि एसई श्रृंखला ज्यादातर निर्माण मशीनरी में लागू होती हैं। एसडीई सीरीज़ दोहरी अक्ष स्लीव ड्राइव हैं, वे सौर प्रणाली को किसी भी समय और किसी भी समय पर सूर्य को ट्रैक करने में मदद कर सकते हैं।
एसडीई सीरीज का प्रदर्शन
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
आवेदन
स्लीविंग ड्राइव आमतौर पर इस तरह के अनुप्रयोग में पाए जाते हैं: पवन टरबाइन, भारी लोड ट्रांसपोर्टर्स, सौर ट्रैकर, सीएसपी, सीपीवी, उपग्रह एंटीना, हार्बर क्रेन, हाइड्रोलिक उपकरण, क्रेन स्टीयरिंग तंत्र, स्वचालन प्रणाली, भारी लोड मैनिपुलेटर, यव और पिच नियंत्रण तालिकाओं ।
