अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SDE7 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 300~456/ pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | SDE7 " |
|---|---|---|---|
| गियर अनुपात: | 57: 1 | रेटेड उत्पादन टोक़: | 2000 एन.एम. |
| टोर्क पकड़ना: | 13500 एनएम | झुका हुआ टोक़: | 13200 एनएम |
| दक्षता: | 40% | मानक रंग: | RAL 9006 |
| हाई लाइट: | slewing रिंग ड्राइव,वर्म ड्राइव मोटर |
||

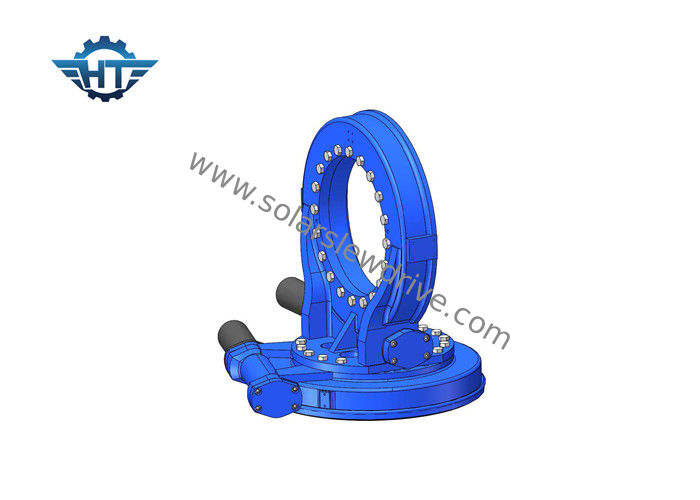

पीवी ट्रैकर के लिए संलग्न घर और छोटे बैकलैश के साथ दोहरी एक्सिस वर्म गियर स्लीविंग ड्राइव
विवरण
एक स्लीविंग ड्राइव या स्लीविंग बेयरिंग एक रोटेशन वाला हिस्सा है जो आमतौर पर एक भारी लेकिन धीमी गति से मोड़ने वाले भार का समर्थन करता है, अक्सर एक क्षैतिज प्लेटफॉर्म जैसे पारंपरिक क्रेन, एक स्विंग यार्डर, या एक क्षैतिज-अक्ष सौर ट्रैकिंग सिस्टम का पवन-सामना करने वाला प्लेटफॉर्म।स्लीविंग ड्राइव एक एनवेलप वर्म, गियर, हाउस आदि से बना होता है। सोलर ट्रैकर ड्यूल एक्सिस स्लीव ड्राइव डुअल एक्सिस सोलर ट्रैकिंग अनुप्रयोगों में सही समाधान है।
डुअल एक्सिस स्लीव ड्राइव में स्लीव ड्राइव के साथ तीन प्रकार के समाधान हैं:
सामान्य तौर पर, आसान ब्रैकेट संरचना के लिए, sde स्लीव ड्राइव सही समाधान होगा, लेकिन अन्य दो भी बहुत लोकप्रिय हैं।
पीवी ट्रैकिंग सिस्टम में लागू स्लीव ड्राइव
| उत्पाद का नाम | SDE7 स्लीविंग ड्राइव |
| आउटपुट टॉर्क | 980 एनएम;७२३ फीट। एलबीएस |
| मैक्स आउटपुट टॉर्क | 1938 एनएम;१४२९ फीट। एलबीएस |
| टिल्टिंग मोमेंट टॉर्क | 7000 एनएम;5163 फीट। एलबीएस |
| टोर्क पकड़ना | १३२०० एनएम;९७३६ फीट। एलबीएस |
| स्थिर अक्षीय रेटिंग | १३३.२० केएन;२९९४३ एलबी |
| स्टेटिक रेडियल रेटिंग | 53 केएन;11977 पौंड |
| गतिशील अक्षीय रेटिंग | 31.90 केएन;७१७१ पौंड |
| गतिशील रेडियल रेटिंग | २७.९१ केएन;6274 पौंड |
| मोटर विकल्प | 12 वी / 24 वी मोटर;स्टेपर मोटर ;Brushless मोटर |
| उत्पाद शैली | दोहरी धुरी;एकल अक्ष;सीपीवी/एचसीपीवी;सौर डिश;परवलयिक;सौर टावर |
| आवेदन सुविधा | सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनरी |
| सौर मंडल वर्ग मीटर | ३० |
एसडीई प्रदर्शन पैरामीटर्स
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | 0.1 | हाँ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | २७ | 40% | 0.1 | हाँ | 34 |
| 7" | 57:1 | 2000 | 7500 | १३२०० | 34 | 58 | 40% | 0.1 | हाँ | 56 |
| 9" | ६१:१ | 4300 | 16000 | २७२०० | 60 | 130 | 40% | 0.1 | हाँ | 92 |
| 12" | ७८:१ | 5800 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 160 |
| 14" | 85:1 | 6750 | 48000 | ४४२०० | 110 | २३० | 40% | 0.1 | हाँ | 224 |
| 17" | 102:1 | ९४६० | 67000 | 53040 | १४२ | 390 | 40% | 0.1 | हाँ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 492 |
| 25" | १५०:१ | २१४५० | ११२००० | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 705 |
विशेषताएं
1. सौर ट्रैकिंग सिस्टम की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़ torque
2. लिफाफा कृमि ड्राइव अंदर
3. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क contact
4. सुरक्षा में सुधार के लिए सेल्फ-लॉक
