अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | VE9 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| प्रकार: | संलग्न | आवेदन: | निर्माण साधन |
|---|---|---|---|
| चालक: | हाइड्रोलिक मोटर | आईपी ग्रेड: | IP66 |
| रंग: | के रूप में अनुरोध किया | effciency: | 40% |
| नमूना: | VE9 | अनुपात: | 61: 1 |
| हाई लाइट: | सौर ट्रैकिंग प्रणाली,सौर ट्रैकर ड्राइव के लिए ड्राइव |
||

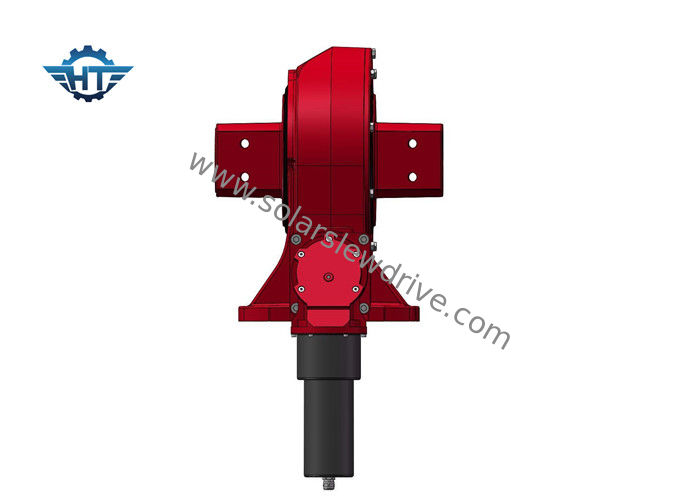

लिंकेज सिंगल एक्सिस ट्रैकिंग सिस्टम के लिए ऑवरग्लास वर्म के साथ वर्टिकल वर्म गियर स्लीव ड्राइव
विवरण
वर्टिकल डिजाइनिंग हैंगटूओ स्लीविंग ड्राइव्स का सबसे बड़ा ब्राइट स्पॉट है, वर्टिकल डिजाइनिंग का इस्तेमाल मुख्य रूप से सोलर ट्रैकर सिस्टम के लिए किया जाता है, विशेष संरचना सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम ब्रैकेट की जटिल संरचना को सरल बनाती है, पूरे सिस्टम की लागत को कम करती है, वर्टिकल डिजाइनिंग सौर ट्रैकर बाजार में अधिक प्रतिस्पर्धी भूमिका निभा रहा है।
| नमूना: | वीई9 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रांड | हांग्तुओ | प्रकार | संलग्न |
| सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 7320 एनएम |
| टिल्टिंग मोमेंट टॉर्क | १८३०० एनएम | टोर्क पकड़ना | 51000 एनएम |
| स्थिर अक्षीय रेटिंग | 90 केएन K | स्टेटिक रेडियल रेटिंग | १६० केएन |
| गतिशील अक्षीय रेटिंग | 45 केएन | गतिशील रेडियल रेटिंग | 80 केएन K |
| गियर अनुपात | ६१:१ | दक्षता | 40% |
अनुप्रयोग
डुअल-एक्सिस स्लीविंग ड्राइव्स के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल-एक्सिस सोलर ट्रैकर्स हैं, जैसे कि हेलियोस्टैट्स और कंसंट्रेट फोटोवोल्टिक्स (सीपीवी), और सैटेलाइट या रडार डिश।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोटिक आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
एसडीई डुअल-एक्सिस पोजिशनर निर्दिष्टीकरण Specific
विशेषताएं
1. सिंगल या डबल आउटपुट के साथ वर्टिकल संलग्न डिजाइनिंग।
2. ऑवरग्लास वर्म गियर, मल्टी-टूथ कॉन्टैक्टिंग का उपयोग करना, अधिक भार का सामना करने के लिए उच्च टोक़ को स्थानांतरित करना।
वीई सीरीज स्लीविंग ड्राइव का तकनीकी डाटा
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | २७ | 40% | 0.1 | हाँ | १८ |
| 7" | 57:1 | १७५० | 7000 | १३२०० | 34 | 58 | 40% | 0.1 | हाँ | 32 |
| 8" | 51:1 | २२५० | ११२०० | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
| 9" | ६१:१ | २२५० | 16000 | ३०८०० | 60 | 130 | 40% | 0.1 | हाँ | 52 |
| 12" | ७८:१ | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | ४४२०० | 110 | २३० | 40% | 0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | १४२ | 390 | 40% | 0.1 | हाँ | १३५ |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | १९२ |
| 25" | १५०:१ | २१४५० | ११२००० | 89000 | 476 | 950 | 40% | 0.1 | हाँ | २५१ |
अनुप्रयोग
ऐसे कई अनुप्रयोग हैं जहां एक रोटरी ड्राइव का उपयोग किया जा सकता है, प्राथमिक क्योंकि यह उन अनुप्रयोगों के लिए उपयुक्त है जिन्हें बिजली और घूर्णन टोक़ बनाए रखने के लिए लोड की आवश्यकता होती है।
विशिष्ट स्विंग ड्राइव अनुप्रयोगों में शामिल हैं, लेकिन इन तक सीमित नहीं हैं:
1.सौर ट्रैकर
2. पवन टर्बाइन
3. पुरुषों की लिफ्ट
4. हाइड्रोलिक मशीनरी
5. टेलीहैंडलर
6.खुदाई
7. लिफ्ट
8. क्रेन
9.ड्रिलिंग उपकरण
10.सैन्य उपकरण
