उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HANGTUO |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE5 |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
मूल्य: | 145~330 USD/PC |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 30 दिन |
आपूर्ति की क्षमता: | 12000 PCS / वर्ष |
प्रकार: | स्लीविंग ड्राइव | सामग्री: | 42CRMN या 50Mn |
---|---|---|---|
आवेदन: | सौर ऊर्जा प्रणाली | फील्ड लाइफ: | 30 साल |
रंग: | ग्राहक आवश्यक | आकार: | 3 इंच - 25 इंच |
मोटर: | 24V | फ़ीचर: | सेल्फ लॉक |
हाई लाइट: | सेल्फ लॉक सोलर स्लीव ड्राइव,वर्म गियर सोलर स्लीव ड्राइव,सिंगल एक्सिस सोलर स्लीव ड्राइव |

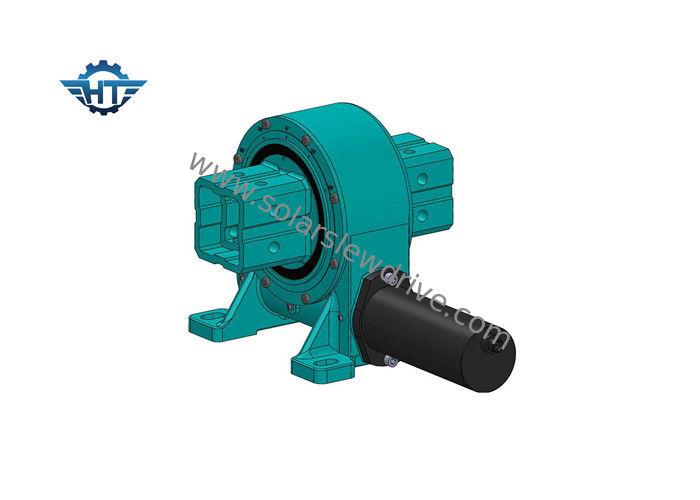

सोलर ट्रैकिंग सिस्टम के लिए सिंगल एक्सिस सोलर स्लीव ड्राइव, IP66 सेल्फ लॉक वर्म गियर स्ट्रक्चर
विवरण
Vertical single axis slew drive, commonly referred as a worm drive or slewing bearings, is a complete, ready to install system that consists of gear or slewing ring bearing, worm, base, and completely enclosed housing. वर्टिकल सिंगल एक्सिस स्लीव ड्राइव, जिसे आमतौर पर वर्म ड्राइव या स्लीविंग बियरिंग्स के रूप में जाना जाता है, एक पूर्ण, सिस्टम स्थापित करने के लिए तैयार होता है जिसमें गियर या स्लीविंग रिंग बेयरिंग, वर्म, बेस और पूरी तरह से संलग्न आवास होते हैं। It can be customized with hydraulic or electric motors, planetary gearboxes. इसे हाइड्रोलिक या इलेक्ट्रिक मोटर्स, ग्रहों के गियरबॉक्स के साथ अनुकूलित किया जा सकता है।
विशेषताएं
1. रोटेशन 360 डिग्री
2. IP66
3. स्व-ताला
4. तेल से भरा काम करता है
5. सरल स्थापना
6. कम रखरखाव
7. तर्कसंगत अंतरिक्ष उपयोग
8. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
9. उच्च होल्डिंग टोक़
वर्टिकल स्लीव ड्राइव परफॉर्मेंस पैरामीटर्स
नमूना | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | केएन | केएन | एनएम | डिग्री | हाँ | किलोग्राम | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 13kg |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 28kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | हाँ | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 51 किग्रा |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 78 किग्रा |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 105 किग्रा |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 185 किग्रा |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 244 किग्रा |
