उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE6 |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
---|---|
मूल्य: | USD 100~330/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
उत्पत्ति का स्थान: | चांगझौ, चीन | समारोह: | हाई बैकहोल्डिंग टॉर्क |
---|---|---|---|
सुरक्षा: | IP66, संलग्न | प्रकार: | VE6 |
सामग्री: | 42CrMo या 50Mn | गारंटी: | 5 ~ 10 साल |
आवेदन: | सौर ऊर्जा प्रणाली | रंग: | ग्राहक आवश्यक |
हाई लाइट: | 3 "वर्म गियर स्लीव ड्राइव,IP66 वर्म गियर स्लीव ड्राइव,सोलर ट्रैकर के लिए स्लीव ड्राइव |
IP66 वर्म गियर सिंगल एक्सिस स्लीविंग ड्राइव सोलर ट्रैकिंग सिस्टम के लिए हाई होल्डिंग टॉर्क के साथ
विवरण

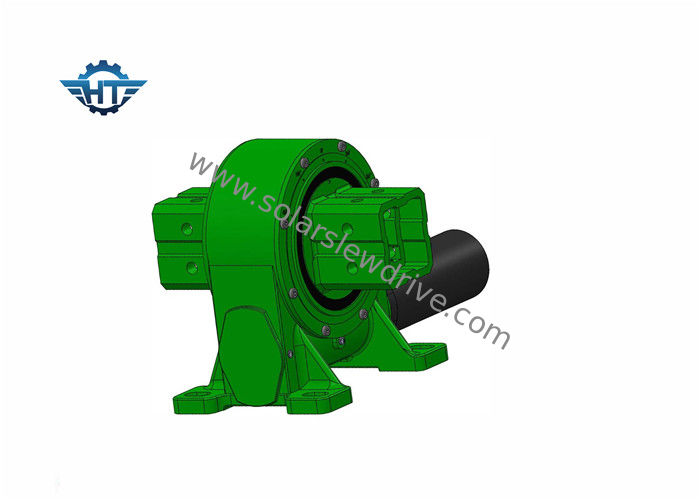

VE6 slewing drive is a half gear and limit stop inside which is designed for a single axis solar tracking system. वीई 6 स्लीविंग ड्राइव एक आधा गियर और सीमा स्टॉप है, जिसे एकल अक्ष सौर ट्रैकिंग सिस्टम के लिए डिज़ाइन किया गया है। Our slewing drives are powered with hourglass worm technology for maximum gear torque and the smoothest rotation. हमारे स्लीविंग ड्राइव अधिकतम गियर टॉर्क और सबसे स्मूथ रोटेशन के लिए ऑवरग्लास वर्म तकनीक से संचालित हैं।
The standard slew drives are fitted with an open housing and single self locking hourglass worm shaft. मानक स्लीव ड्राइव एक खुले आवास और सिंगल सेल्फ लॉकिंग ग्लासगर्म वर्म शाफ्ट के साथ लगे हैं। Once the power source input is returned to neutral, the worm shaft will lock the load into position without requiring any external braking device. एक बार पावर स्रोत इनपुट तटस्थ पर वापस आ जाता है, वर्म शाफ्ट लोड को किसी भी बाहरी ब्रेकिंग डिवाइस की आवश्यकता के बिना स्थिति में लॉक कर देगा।
वीई मॉडल प्रदर्शन पैरामीटर
नमूना | रेटेड उत्पादन टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | परिशुद्धता (डिग्री) | प्रेसिजन (°) | आईपी | स्व ताला | वजन (किग्रा) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 | 66 | हाँ | 12 किलो |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 | 66 | हाँ | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 | 66 | हाँ | 32kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 | 66 | हाँ | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 | 66 | हाँ | 52 किग्रा |
12 " | 5600 | 40,560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 | 66 | हाँ | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 | 66 | हाँ | 88 किग्रा |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 | 66 | हाँ | 135 किलो |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 | 66 | हाँ | 192 किग्रा |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 | 66 | हाँ | 251 किग्रा |
अनुप्रयोग
विशिष्ट स्लीव ड्राइव अनुप्रयोगों में सौर इंडस्ट्रीज़ शामिल हैंustry, truck cranes, man lifts, and utility equipment, hydraulic attachments, oil tool equipment, marine cranes, tire handlers, digger derricks and automotive lifts, but the slew drives are used in many other applications requiring load holding and rotational capability. उद्योग, ट्रक क्रेन, मैन लिफ्ट्स, और यूटिलिटी उपकरण, हाइड्रोलिक अटैचमेंट, ऑयल टूल उपकरण, समुद्री क्रेन, टायर हैंडलर, डिगर डेरिक और ऑटोमोटिव लिफ्ट, लेकिन कई अन्य अनुप्रयोगों में लोड होल्डिंग और घूर्णी क्षमता की आवश्यकता होती है। We offer different slew drive models with different moment load capacities. हम अलग-अलग पल लोड क्षमता के साथ अलग-अलग स्लीव ड्राइव मॉडल पेश करते हैं।
