अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | 7 इंच |
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
|---|---|
| मूल्य: | USD 300~350/ pc |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
| सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | 7 इंच |
|---|---|---|---|
| गियर अनुपात: | 51: 1 | दक्षता: | 40% |
| ठीक: | ≤ 0.1 | चालक: | बिजली की मोटर |
| रंग: | के रूप में अनुरोध किया | टोर्क पकड़ना: | 39kNm |
| हाई लाइट: | सी 3 कोटिंग सोलर स्लीव ड्राइव,वर्टिकल सोलर स्लीव ड्राइव,7 इंच सोलर स्लीव ड्राइव |
||

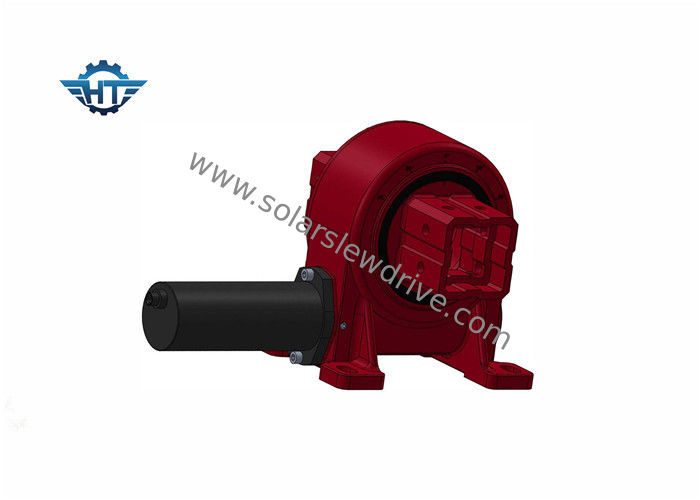

वीई वर्टिकल सी 3 कोटिंग सोलर ट्रैकिंग सिस्टम के लिए डबल लिविंग वर्म के साथ सोलर स्लीव ड्राइव
विवरण
Our company have profound expert knowledge and have 10 years' experience on designing, developing and manufacturing slewing drives. हमारी कंपनी के पास गहन ज्ञान है और डिजाइनिंग, डेवलपिंग और स्लीविंग ड्राइव के निर्माण पर 10 साल का अनुभव है। Our team is specialized in researches and develops in that particular area and covers the fields of tracking technologies for photovoltaic systems, concentrated solar power stations, mechanical engineering and slewing drive technology. हमारी टीम अनुसंधान में विशेषज्ञता प्राप्त है और उस विशेष क्षेत्र में विकसित होती है और फोटोवोल्टिक प्रणालियों, केंद्रित सौर ऊर्जा स्टेशनों, मैकेनिकल इंजीनियरिंग और स्लीविंग ड्राइव तकनीक के लिए ट्रैकिंग तकनीकों के क्षेत्र को कवर करती है।
लाभ
क्विक रिएक्शन टाइम्स
बड़े पैमाने पर उत्पादन के साथ-साथ ग्राहक-उन्मुख उत्पाद विकास में बुद्धिमान-प्रक्रिया नियंत्रण में दीर्घकालिक अनुभव।
विभिन्न प्रकार के
Slewing Drive (Enclosed Type, Vertical Type, Dual Axis Type, Precision Type) Hourglass worm slewing drive is based on the slewing bearing with strong tilting moment torque and static self-locking function. स्लीविंग ड्राइव (एनक्लोज्ड टाइप, वर्टिकल टाइप, ड्यूल एक्सिस टाइप, प्रिसिजन टाइप) ऑवरग्लास वर्म स्लीविंग ड्राइव मजबूत झुकाव वाले पल टॉर्क और स्टैटिक सेल्फ-लॉकिंग फंक्शन के साथ स्लीविंग बेयरिंग पर आधारित है। Much tooth contact surface is designed specially for driving high load. बहुत अधिक दांत संपर्क सतह विशेष रूप से उच्च भार ड्राइविंग के लिए डिज़ाइन की गई है।
स्थिर गुणवत्ता
Set up Critical Quality Inspection Points, Total 9 positions through the plant. प्लांट के माध्यम से क्रिटिकल क्वालिटी इंस्पेक्शन पॉइंट्स, कुल 9 पोजीशन सेट करें। We set up critical quality inspection points , make quality inspection instructions to control strictly in key process. हम महत्वपूर्ण गुणवत्ता निरीक्षण बिंदु निर्धारित करते हैं, कुंजी प्रक्रिया में कड़ाई से नियंत्रण करने के लिए गुणवत्ता निरीक्षण निर्देश बनाते हैं। We use high precision & measurement gauge calibration. हम उच्च परिशुद्धता और माप गेज अंशांकन का उपयोग करते हैं।
बिक्री आरेखण
आगे विस्तृत उत्पाद तकनीकी मानकों के लिए, उत्पाद सूची और विस्तृत बिक्री चित्र के लिए हमसे संपर्क करें।
वीई सीरीज स्लीवलेस ड्राइव्स के लिए डेटा शीट
| नमूना | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | केएन | केएन | एनएम | डिग्री | हाँ | किलोग्राम | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 13kg |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 28kg |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | हाँ | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 51 किग्रा |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 78 किग्रा |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 105 किग्रा |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 185 किग्रा |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 244 किग्रा |
अनुप्रयोग
The vertical slewing bearing drive is generally installed perpendicular to the ground and is widely used in various photovoltaic power generation projects, such as parabolic or trough Csp power generation, fresnel Csp power generation, flat single axis solar tracking system, oblique solar tracking system. वर्टिकल स्लीविंग बेयरिंग ड्राइव को आम तौर पर जमीन के लिए लंबवत स्थापित किया जाता है और व्यापक रूप से विभिन्न फोटोवोल्टिक विद्युत उत्पादन परियोजनाओं में उपयोग किया जाता है, जैसे कि परवलयिक या गर्त Csp विद्युत उत्पादन, फ्रेस्नेल Csp विद्युत उत्पादन, फ्लैट एकल अक्ष सौर ऊर्जा प्रणाली, तिरछा सौर ट्रैकिंग प्रणाली। It is with high precision, usually this model with enclosed housing, it can prevent dust and water from entering the inside. यह उच्च परिशुद्धता के साथ है, आमतौर पर संलग्न आवास के साथ यह मॉडल, यह धूल और पानी को अंदर प्रवेश करने से रोक सकता है।
