अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SE14 " |
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
|---|---|
| मूल्य: | USD 330~360/ pc |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
| मॉडल संख्या: | SE14 | टोर्क पकड़ना: | 54200 एनएम |
|---|---|---|---|
| झुका हुआ टोक़: | 68000 एनएम | आउटपुट टोक़: | 6550 एनएम |
| स्थिर अक्षीय भार: | 680 केएन | स्टेटिक रेडिकल लोड: | 230 केएन |
| कच्चा माल: | 50 एमएन, 42 क्रॉमो | वजन: | 63 किग्रा |
| हाई लाइट: | सोलर ट्रैकर के लिए वर्म स्लीव ड्राइव,वर्म गियर हाइड्रोलिक स्लीव ड्राइव गियरबॉक्स,संलग्न हाउसिंग हाइड्रोलिक स्लीव ड्राइव गियरबॉक्स |
||

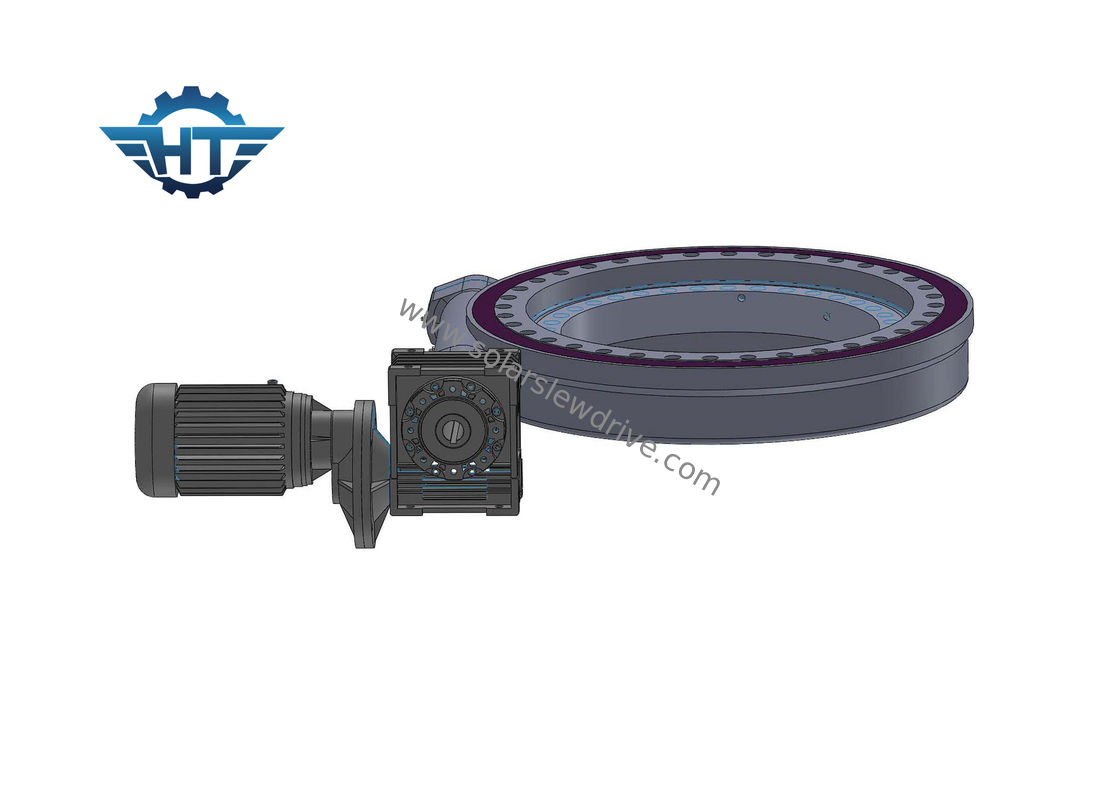

सौर ट्रैकर्स के लिए संलग्न आवास के साथ SE14 वर्म गियर हाइड्रोलिक स्लीव ड्राइव गियरबॉक्स
उत्पाद वर्णन
मानक स्लीव ड्राइव एक खुले आवास के साथ लगे होते हैं जबकि एक खुला आवास भागों को एक अच्छी आईपी रेटिंग देने में विफल रहता है।Hangtuo के स्लीविंग ड्राइव संलग्न आवास के साथ हैं जो स्लीपिंग ड्राइव को IP66 प्रवेश सुरक्षा प्रदान करता है।इससे कठोर वातावरण में स्लीविंग ड्राइव को काम करने में मदद मिलती है।हमारे स्लीविंग ड्राइव में सेल्फ लॉकिंग ऑवरग्लास वर्म शाफ्ट की सुविधा है।एक बार जब पावर स्रोत इनपुट न्यूट्रल में वापस आ जाता है, तो वर्म शाफ्ट किसी बाहरी ब्रेकिंग डिवाइस की आवश्यकता के बिना लोड को स्थिति में लॉक कर देगा।मैं
एसई सीरीज के प्रदर्शन पैरामीटर्स
| आदर्श | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हां | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हां | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | ६८ | २७ | 40% | 0.1 | हां | 12 |
| 7" | 57:1 | 2000 | १३५०० | १३२०० | १३२ | 58 | 40% | 0.1 | हां | 21 |
| 9" | ६१:१ | 4400 | 45000 | ३०८०० | 340 | 130 | 40% | 0.1 | हां | 49 |
| 12" | ७८:१ | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हां | ६१ |
| 14" | 85:1 | ६५५० | 68000 | 54200 | 680 | २३० | 40% | 0.1 | हां | 63 |
| 17" | 102:1 | 9400 | १३५६०० | 65040 | 980 | 390 | 40% | 0.1 | हां | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हां | १४९ |
| 25" | १५०:१ | २१००० | २७११६० | 89000 | २४०० | 950 | 40% | 0.1 | हां | 204 |
आवेदन
विशिष्ट अनुप्रयोगों में सौर ट्रैकर्स, पवन टरबाइन, उपग्रह एंटीना और रडार डिश, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर एस, और ऑटोमोटिव लिफ्ट, रोबोट इत्यादि शामिल हैं।
परिवहन, हैंडलिंग और भंडारण
केवल क्षैतिज स्थिति में परिवहन, प्रभावों से बचा जाना चाहिए।
वर्क ग्लव्स पहनें और स्लीव ड्राइव को हैंडल करते समय सावधान रहें।
सुरक्षित उत्थापन, हैंडलिंग और प्लेसमेंट के लिए बोल्ट को ठीक करने के लिए स्लीव ड्राइव में रिंगों के छेद का उपयोग करें।
केवल एक क्षैतिज स्थिति में और बंद कमरों में स्टोर करें, इसे भीगने से दूर रखें, उजागर संभोग सतहों की सतह जंग संरक्षण बंद पैकेजिंग में लगभग 1 महीने तक रहता है।लंबी अवधि के भंडारण के लिए विशेष सुरक्षात्मक उपायों की आवश्यकता होती है।
अनपैक्ड स्लीव रिंग्स को ट्रांसपोर्ट करना
उपयुक्त लिफ्टिंग गियर का उपयोग करें / उत्पाद को लंबवत रूप से परिवहन न करें
अनपैक्ड स्लीव ड्राइव को निम्नलिखित परिस्थितियों में लिफ्टिंग गियर के साथ ले जाया जा सकता है:
1.यूनिट ट्रांसपोर्ट लोड के लिए लिफ्टिंग गियर को उचित रूप से कॉन्फ़िगर किया जाना चाहिए।
2. रिंग बोल्ट को परिवहन इकाई के वजन के लिए उचित रूप से कॉन्फ़िगर किया जाना चाहिए।
3.स्लीव ड्राइव को केवल अपने आप ले जाया जाएगा।
4. कंपनी के भीतर परिवहन केवल क्षैतिज रूप से निष्पादित किया जाएगा।
