उच्च टोक़ शक्ति के साथ वेल्डिंग मशीन के लिए IP66 SE9 हाइड्रोलिक स्लीविंग रिंग असर;

उच्च टोक़ शक्ति के साथ वेल्डिंग मशीन के लिए IP66 SE9 हाइड्रोलिक स्लीविंग रिंग असर;

उच्च टोक़ शक्ति के साथ वेल्डिंग मशीन के लिए IP66 SE9 हाइड्रोलिक स्लीविंग रिंग असर;

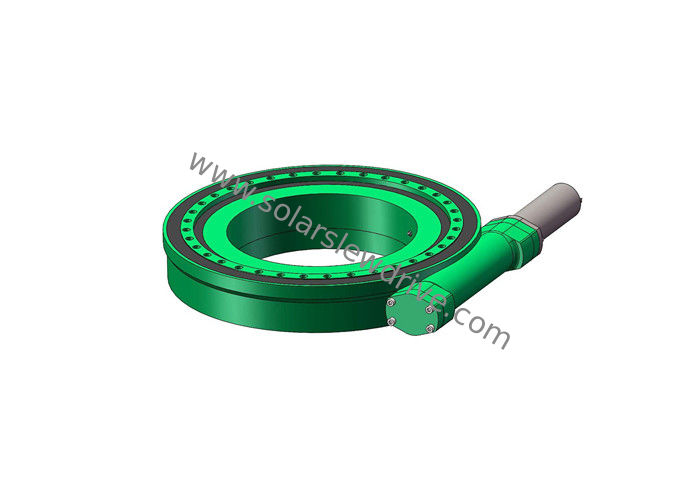

Ip66 Se9 Hydraulic Slewing Ring Bearing For Welding Machine With High Torque Strength
उच्च टोक़ शक्ति के साथ वेल्डिंग मशीन के लिए IP66 SE9 हाइड्रोलिक स्लीविंग रिंग असर;
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SE9 "
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक टुकड़ा
मूल्य: USD 100-1600/ pc
पैकेजिंग विवरण: परतदार लकड़ी वाला बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 2000 पीसी प्रति माह
संपर्क करें
विस्तृत उत्पाद विवरण
नमूना: SE9 गियर अनुपात: 57: 1
आवेदन: निर्माण साधन नाम: हाइड्रोलिक स्लीव ड्राइव
चालक: हाइड्रोलिक मोटर गारंटी: 5 ~ 10 साल
प्रमाणपत्र: ISO9001, CE स्थापना: क्षैतिज
हाई लाइट:

ip66 स्लीविंग बेयरिंग

,

ip66 स्लीविंग रिंग बेयरिंग

,

वेल्डिंग मशीन के लिए स्लीविंग रिंग बेयरिंग;

IP66 हाइड्रोलिक स्लीविंग रिंग निर्माण मशीनरी के लिए उच्च टोक़ के साथ असर



विवरण



वेल्डिंग कनवर्टर अनुप्रयोग

दो सीटों वाला वेल्डिंग कनवर्टर एक ट्रांसपोज़िंग मशीन है जो फ्लिप और स्विंग फ़ंक्शन को जोड़ती है।फ्लिप और स्विंग दो अक्षों द्वारा संचालित होते हैं, कार्यक्षेत्र के वर्कपीस को अपनी धुरी के चारों ओर स्विंग करने के अलावा, लेकिन झुकाव या फ्लिप करने के लिए एक और धुरी के चारों ओर, इसे वेल्डर पर क्षैतिज या "विभिन्न पदों पर वेल्ड किया जा सकता है" जहाज प्रकार" आसान-से-वेल्ड स्थिति वेल्डिंग का, फ्रेम प्रकार, बॉक्स प्रकार, डिस्क प्रकार और अन्य गैर-लंबी वर्कपीस वेल्डिंग के लिए उपयुक्त।



कार्यक्षेत्र को "यू" फ्रेम पर रखा गया है, जो वांछित वेल्डिंग गति पर झूल रहा है, और "यू" फ्रेम सीट के दोनों किनारों पर है, ज्यादातर स्थिर गति या क्षैतिज अक्ष के चारों ओर आवश्यक वेल्डिंग गति पर है।मशीन में न केवल अच्छी समग्र स्थिरता है, लेकिन अगर ठीक से डिज़ाइन किया गया है, तो कार्यक्षेत्र पर वर्कपीस को रखने के बाद, झुकाव गति के गुरुत्वाकर्षण का केंद्र झुकाव अक्ष से गुजरेगा या उसके पास जाएगा, और झुकाव ड्राइव टोक़ बहुत कम हो जाएगा, इसलिए हेवी-ड्यूटी शिफ्टर इस संरचना को अपनाता है।इसकी एप्लिकेशन रेंज फ्लिप शिफ्ट स्थिति के 50t से अधिक भारी-शुल्क वाले बड़े आकार के वर्कपीस है, ज्यादातर बड़े दरवाजे वेल्डिंग ऑपरेटरों या टेलीस्कोपिक आर्म वेल्डिंग ऑपरेटरों के साथ।



एसई श्रृंखला स्लीविंग रिंग बेयरिंग ड्राइव के बढ़ते कोण और स्थिति की कोई सीमा नहीं है।इसे क्षैतिज, लंबवत और झुका हुआ रखा जा सकता है।संलग्न स्लीविंग रिंग बेयरिंग ड्राइव संलग्न आवास, स्लीविंग बेयरिंग, वर्म शाफ्ट और अन्य भागों से इकट्ठे होते हैं।उपयोगकर्ता ड्राइविंग पावर के रूप में इलेक्ट्रिक मोटर या हाइड्रोलिक मोटर चुन सकते हैं।यह 360 डिग्री आगे घूम सकता है या रिवर्स रोटेटिंग कर सकता है।स्लीविंग रिंग बेयरिंग ड्राइव कॉम्पैक्ट डिज़ाइन है और इसे अन्य प्रकार के ड्राइविंग उपकरणों की तुलना में माउंट करना और आसान रखरखाव करना भी आसान है।



एसई सीरीज की प्रदर्शन तालिका

आदर्श अनुपात रेटेड आउटपुट टॉर्क (एनएम) झुकाव टोक़ (एनएम) होल्डिंग टॉर्क (एनएम) अक्षीय भार (केएन) रेडियल लोड (केएन) क्षमता प्रेसिजन (डिग्री) स्व ताला वजन (किग्रा)
1" 32:1 400 1000 1800 22 12 40% 0.1 हां 6
3" 31:1 600 1500 3000 30 16 40% 0.1 हां 8
5" 37:1 800 6000 9200 ६८ २७ 40% 0.1 हां 12
7" 57:1 2000 १३५०० १३२०० १३२ 58 40% 0.1 हां 21
9" ६१:१ 4400 45000 ३०८०० 340 130 40% 0.1 हां 49
12" ७८:१ 5800 54400 40560 480 190 40% 0.1 हां ६१
14" 85:1 ६५५० 68000 54200 680 २३० 40% 0.1 हां 63
17" 102:1 9400 १३५६०० 65040 980 390 40% 0.1 हां 105
21" 125:1 16000 203400 81000 1600 640 40% 0.1 हां १४९
25" १५०:१ २१००० २७११६० 89000 २४०० 950 40% 0.1 हां 204



उच्च टोक़ शक्ति के साथ वेल्डिंग मशीन के लिए IP66 SE9 हाइड्रोलिक स्लीविंग रिंग असर; 0



स्थापाना निर्देश

एसई श्रृंखला स्लीविंग ड्राइव आमतौर पर क्षैतिज रूप से स्थापित होते हैं।और हम स्लीविंग ड्राइव के प्रदर्शन को देखते हुए क्षैतिज रूप से स्थापित करने की भी सलाह देते हैं।
