उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE9 |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
---|---|
मूल्य: | USD 100~1600/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 500 पी.सी. |
ब्रांड नाम: | Hangtuo | कृमि गियर सामग्री: | 50Mn, 42CrMo |
---|---|---|---|
उत्पाद प्रकार: | सिंगल एक्सिस | प्रमाणपत्र: | आईएसओ 9 001, सीई |
मोटर: | 220VAC | रखरखाव: | हर 5 साल |
रंग: | के रूप में अनुरोध किया | स्व ताला: | हां |
हाई लाइट: | कस्टम वर्म गियर स्लीव ड्राइव,हॉरिजॉन्टल वर्म गियर स्लीव ड्राइव,vE9 हॉरिजॉन्टल स्लीव ड्राइव |
2

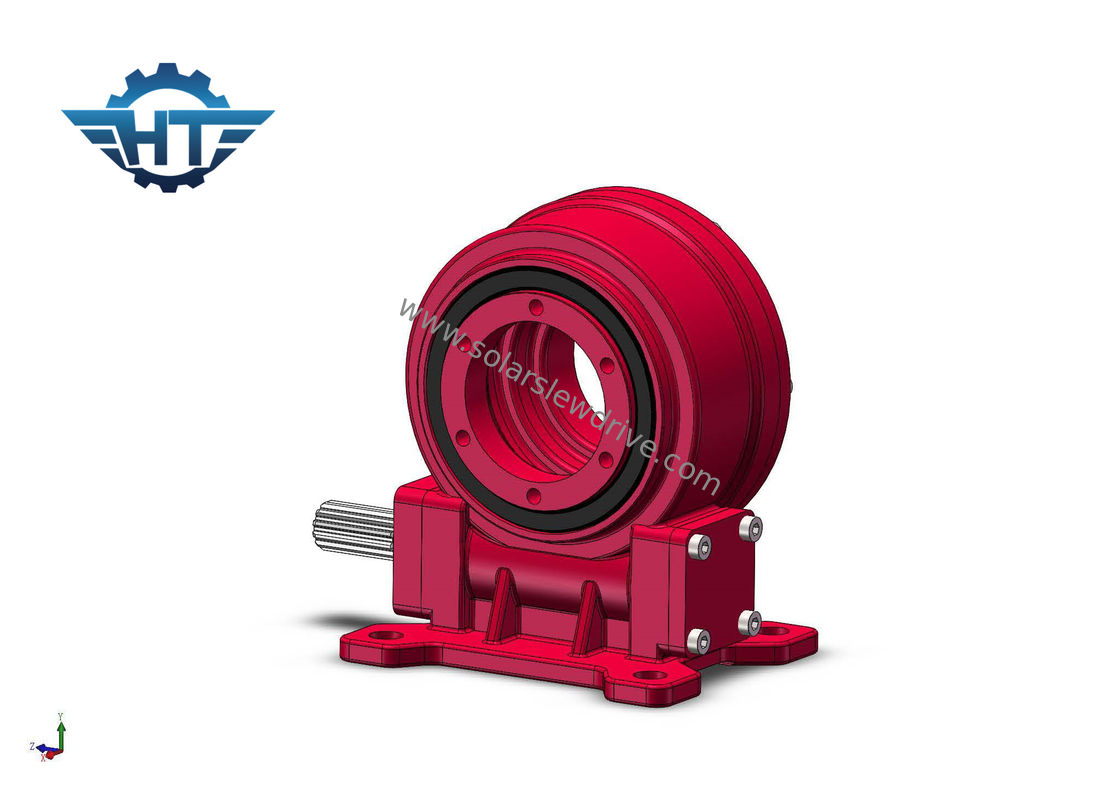

VE9 कस्टम वर्म गियर स्लीव ड्राइव, क्षैतिज सिंगल सोलर ट्रैकिंग सिस्टम के लिए 30 साल का फील्ड लाइफ
मानक कृमि गियर विवरण
VE9 एक मानक प्रकार की स्लीविंग ड्राइव है जिसका व्यापक रूप से क्षैतिज एकल अक्ष सौर ट्रैकिंग सिस्टम में उपयोग किया जाता है।
सौर ट्रैकिंग प्रणाली के लिए, उनकी निर्माण विशेषताओं के अनुसार, सौर ट्रैकर्स को इसमें विभाजित किया गया है:
1. झुका हुआ ट्रैकर्स
टिल्ट ट्रैकर्स पूर्व-पश्चिम अक्ष के चारों ओर बनाने और घुमाने के लिए सबसे सरल हैं।सौर पैनल क्षितिज की ओर बढ़ता या गिरता है (आमतौर पर मैन्युअल रूप से वर्ष में दो बार), ताकि जमीन पर कोण मौसमी के अनुसार सांख्यिकीय रूप से इष्टतम हो।ये ट्रैकर्स 10% से कम के उत्पादन में वृद्धि की पेशकश करते हैं, शायद ही कभी किसी सर्वोमैकेनिज्म को सही ठहराने के लिए।
2. क्षैतिज एकल ट्रैकर्स
फ्लैट सिंगल ट्रैकर्स का लक्ष्य उपयोग के मौसम की परवाह किए बिना, अपनी दैनिक यात्रा पर पूरे आकाश में सूर्य का अनुसरण करना है।इस मामले में, रोटेशन की धुरी उत्तर-दक्षिण है, जबकि क्षितिज के ऊपर सूर्य की ऊंचाई को नजरअंदाज कर दिया जाता है।ये ट्रैकर्स विशेष रूप से निम्न-अक्षांश देशों के लिए उपयुक्त हैं, जहां वर्ष के दौरान सूर्य का मार्ग औसतन चौड़ा होता है।इन संरचनाओं के लिए आवश्यक घुमाव झुकाव से अधिक व्यापक है, कभी-कभी ± 60 ° तक।
ये अनुयायी एक निश्चित फोटोवोल्टिक प्रणाली की तुलना में ऊर्जा उत्पादन को लगभग 15% तक बढ़ाने की अनुमति देते हैं।
3. दोहरी धुरी ट्रैकर्स
दो डिग्री स्वतंत्रता के साथ सौर ट्रैकर
सबसे परिष्कृत सौर ट्रैकर्स में दो डिग्री स्वतंत्रता होती है, जिसका उद्देश्य वास्तविक समय में सूर्य की किरणों के साथ ऑर्थोगोनल फोटोवोल्टिक पैनलों को पूरी तरह से संरेखित करना है।उन्हें करने का सबसे सस्ता, लेकिन एकमात्र तरीका नहीं है, एक ट्रैकर को दूसरे पर माउंट करना।इन सोलर ट्रैकर्स से बिजली के उत्पादन में वृद्धि होती है जो 35% -40% तक पहुंच जाती है।
वीई मॉडल तकनीकी पैरामीटर्स
आदर्श | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | हां | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | २७ | 40% | हां | १८ |
7" | 57:1 | १७५० | 7000 | १३२०० | 34 | 58 | 40% | हां | 32 |
8" | 51:1 | २२५० | ११२०० | 20400 | 50 | 80 | 40% | हां | 28 |
9" | ६१:१ | २२५० | 16000 | ३०८०० | 60 | 130 | 40% | हां | 52 |
12" | ७८:१ | 4300 | 25000 | 40560 | 77 | 190 | 40% | हां | 65 |
14" | 85:1 | 5600 | 48000 | ४४२०० | 110 | २३० | 40% | हां | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | १४२ | 390 | 40% | हां | १३५ |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | हां | १९२ |
25" | १५०:१ | २१४५० | ११२००० | 89000 | 476 | 950 | 40% | हां | २५१ |
स्लीविंग ड्राइव सोलर ट्रैकर के फायदे
सूर्य निरंतर गतिमान लक्ष्य है।सिंगल एक्सिस स्लीविंग ड्राइव सोलर ट्रैकर सबसे अधिक धूप प्राप्त करने के लिए प्रतिदिन पूर्व से पश्चिम की ओर चलते हैं, जबकि दोहरे अक्ष वाले सोलर ट्रैकर सूर्य के साथ सुबह से शाम तक न केवल पूर्व से पश्चिम की ओर बल्कि उत्तर से दक्षिण की ओर बढ़ते हैं ताकि पूरे ऊर्जा उत्पादन को अधिकतम किया जा सके। दिन।
