उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई7" |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | वर्म गियर बैकलैश: | 0.1 डिग्री से कम |
---|---|---|---|
गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 5060 एनएम |
टोर्क पकड़ना: | 40 kNm | झुकाव टोक़: | 5 kNm |
क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
हाई लाइट: | हाई बैकहोल्डिंग स्मॉल स्लीव ड्राइव,गियर मेशिंग स्मॉल स्लीव ड्राइव,गियर मेशिंग सोलर स्लीव ड्राइव |

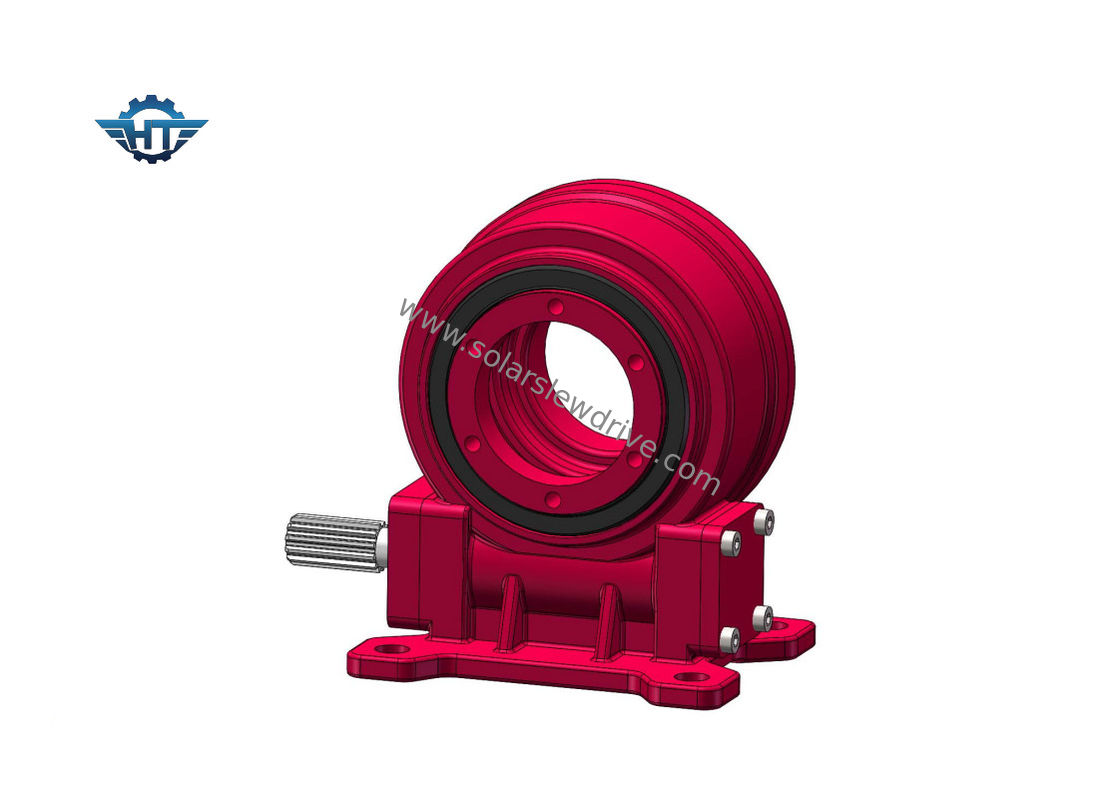

सेल्फ लॉकिंग वर्म ड्राइव गियर्स, क्षैतिज सिंगल एक्सिस सोलर ट्रैकर्स के लिए VE7 स्लीव ड्राइव गियरबॉक्स
विवरण
Hangtuo का वर्म गियर स्लीविंग ड्राइव अच्छे e . के साथ चित्रित किया गया हैलिफाफा वर्म और गियर मेशिंग और मल्टी टूथ कॉन्टैक्ट जो h . के साथ स्लीविंग ड्राइव बनाता हैसौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़।यह सेल्फ-लॉकिंग है और अधिकतम ± 65 ° घुमा सकता है।यदि अधिक बड़ी रेंज की आवश्यकता है, तो इसे अनुकूलित किया जा सकता है।
वीई स्लीविंग ड्राइव का तकनीकी डाटा
आदर्श | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हां | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हां | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हां | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हां | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हां | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हां | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हां | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हां | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हां | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हां | 251 |
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
प्रमुख पैरामीटर की शब्दावली
झुकाव क्षण टोक़:यह टोक़ भार की स्थिति और स्लीविंग बेयरिंग के केंद्र के बीच की दूरी से गुणा किया गया गुरुत्वाकर्षण भार है।यदि वास्तविक टॉर्क रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव को उलट दिया जाएगा।
रेडियल लोड: स्लीविंग बेयरिंग की धुरी के लिए लंबवत भार
अक्षीय भार: स्लीविंग बेयरिंग की धुरी के समानांतर भार
टोर्क पकड़ना: यह रिवर्स टॉर्क है। जब ड्राइव उल्टा घूम रहा होता है, और पुर्जे क्षतिग्रस्त नहीं होते हैं, तो प्राप्त किए गए अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है, इसे टूटे हुए टॉर्क के रूप में भी देखा जाता है।
सेल्फ-लॉकिंग: केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होता है और इस प्रकार इसे सेल्फ-लॉकिंग कहा जाता है।
