उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई5" |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
सामग्री: | 50Mn, 42CrMo | स्लीविंग रेड्यूसर: | वीई5" |
---|---|---|---|
गियर अनुपात: | 37:1 | क्षमता: | 40% |
रंग: | के रूप में अनुरोध किया | आवेदन: | सौर ट्रैकर |
उत्पत्ति के प्लेस: | चीन | चालक: | 12V/24VDC मोटर |
गारंटी: | 10 वर्ष | प्रमाणपत्र: | आईएसओ 9 001, सीई |
स्थापना वेबसाइट: | खुला मैदान | जीवन काल: | 30 साल का फील्ड लाइफ |
हाई लाइट: | VE5 स्मॉल स्लीव ड्राइव,24VDC मोटर स्मॉल स्लीव ड्राइव,ओपन फील्ड स्लीव ड्राइव गियरबॉक्स |

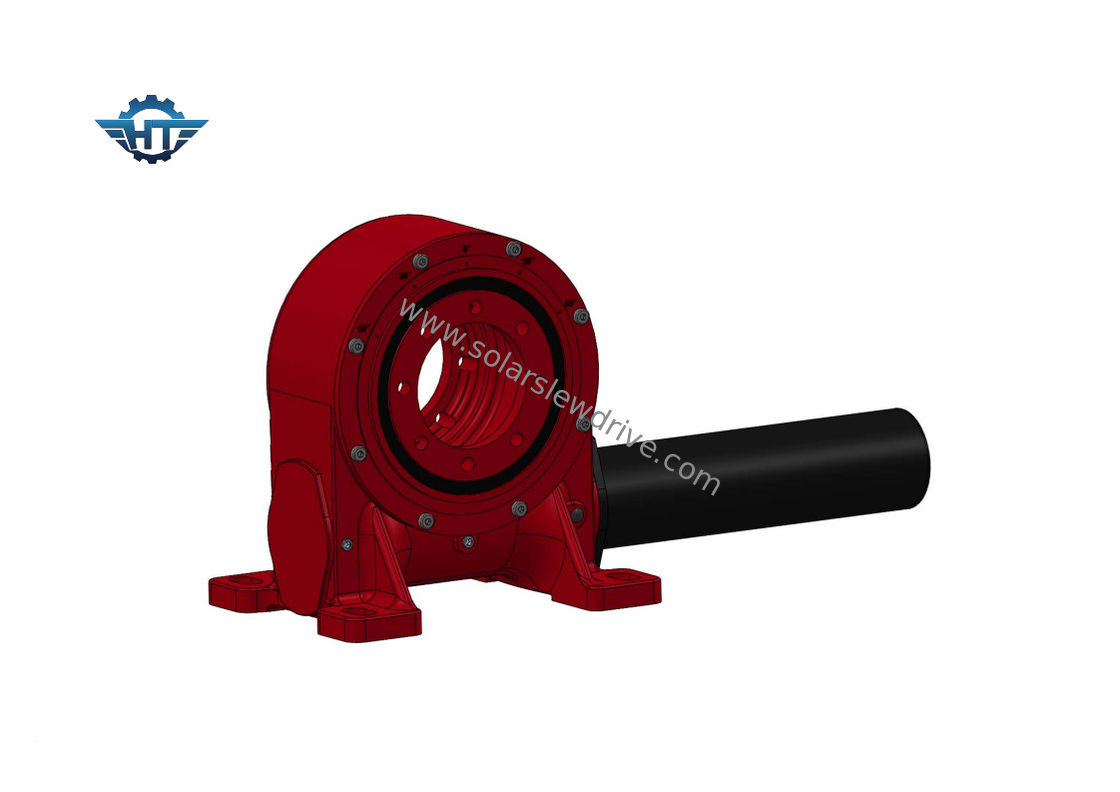

सौर पैनल क्षैतिज सिंगल एक्सिस ट्रैकर्स के लिए वीई 5 40 से 1 गियरबॉक्स
लिफाफा कृमि गियर विवरण
स्लीविंग ड्राइव एक नए प्रकार का रोटरी और ट्रांसमिशन उत्पाद है।इसे आमतौर पर स्लीविंग ड्राइव या स्लीविंग बेयरिंग कहा जाता है, जो आमतौर पर डबल एनवेलपिंग वर्म, गियर, हाउसिंग, मोटर और अन्य घटकों से बना होता है।चूंकि मुख्य घटक डबल लिफाफा वर्म हैं, यह गियर के साथ अधिक बारीकी से जाल कर सकता है और मल्टी टूथ संपर्क प्राप्त कर सकता है, इस प्रकार सटीकता और होल्डिंग पल टोक़ में सुधार करता है।वे एक साथ अक्षीय बलों, रेडियल बलों और पलटने वाले क्षणों का सामना कर सकते हैं।पारंपरिक रोटरी उत्पादों की तुलना में, नई स्लीविंग ड्राइव में आसान इंस्टॉलेशन, आसान रखरखाव और अधिक से अधिक इंस्टॉलेशन स्पेस की सुविधा है।
वीई सीरीज के प्रदर्शन पैरामीटर्स
आदर्श | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | क्षमता | शुद्धता | स्व ताला | वज़न |
एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हां | किलोग्राम | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हां | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | हां | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | हां | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | हां | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | हां | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हां | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | हां | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | हां | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हां | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | हां | 244 |
अनुप्रयोग
वीई टाइप स्लीविंग ड्राइव के 10 अलग-अलग आकार हैं, जो 3 'आकार से 25" इंच तक शुरू होते हैं, उनमें से 5 ", 7", 9 "12", 14 ", 17", 19 "और 21" हैं। वे दोनों हैं सौर ट्रैकिंग सिस्टम (पीवी, सीपीवी, एचसीपीवी और हेलीओस्टेट) और नियमित वाहनों, जैसे मैन लिफ्ट, ट्रक क्रेन, साथ ही मॉड्यूलर वाहनों में व्यापक रूप से उपयोग किया जाता है।
