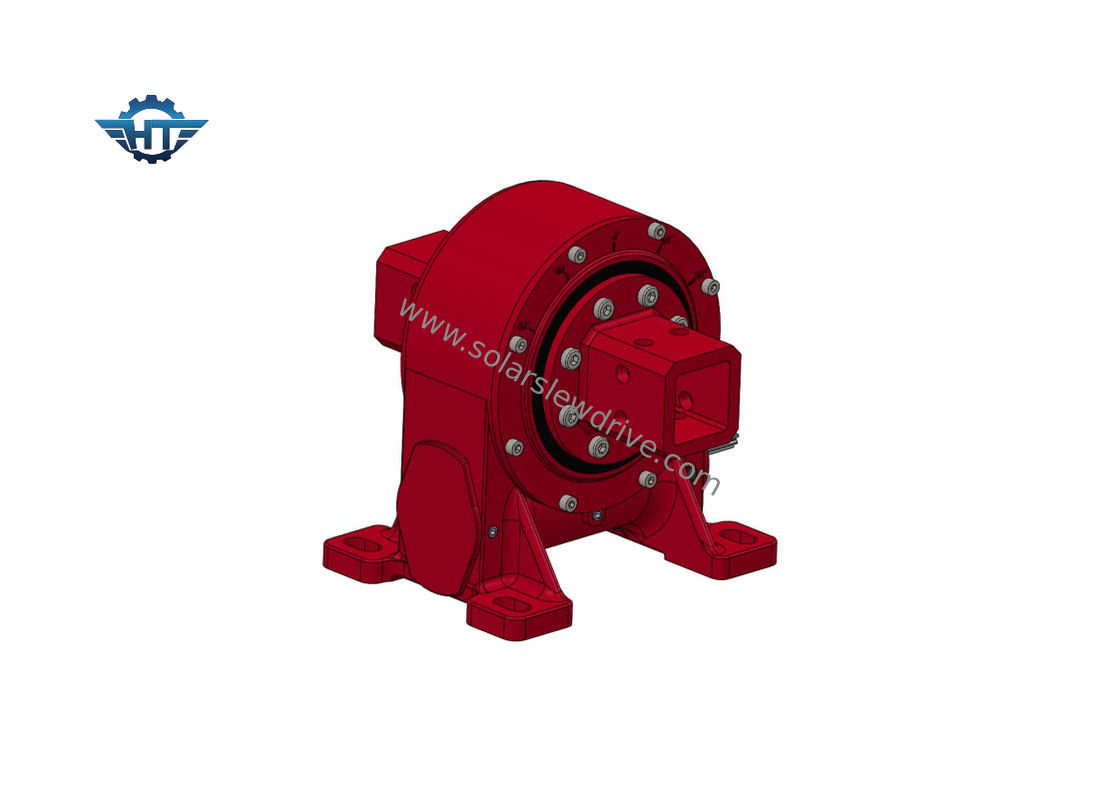

एक्सिस सोलर ट्रैकर के लिए VE9 कॉम्पैक्ट वर्म गियरबॉक्स स्लीविंग ड्राइव
कॉम्पैक्ट वर्म गियरबॉक्सविवरण
भरोसेमंद डिलीवरी - अधिकांश ऑर्डर 15 दिनों या उससे कम समय में, व्यस्त सीज़न के लिए, 30 दिनों में शिप हो जाते हैं
तकनीकी सहायता - इंजीनियर मदद के लिए खड़े हैं
उचित मूल्य पर उच्च गुणवत्ता वाली स्लीविंग ड्राइव - हमारे पास सभी प्रमुख ब्रांडों की गुणवत्ता से मिलने या उससे अधिक उत्पादों के साथ हमारा अपना कारखाना है और हम आपको बजट के भीतर रखने के लिए विभिन्न आदेशों के आधार पर आर्थिक शिपिंग विधियों का उपयोग करेंगे।
संचालन और रखरखाव-संचालन और रखरखाव आसान है और आपका शुल्क कम है
VE9 वर्म गियर डेटा शीट सेट करता है
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | हां | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | हां | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | हां | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | हां | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | हां | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | हां | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | हां | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | हां | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | हां | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | हां | 251 |
इंस्टालेशन
1. तैयारी
1.1 भौतिक क्षति के लिए स्लीव ड्राइव की जाँच करें।
1.2 सहायक सतहों को साफ करें
2. बढ़ते बोल्ट
गियरबॉक्स निर्माता के रूप में, हम उपयोग किए गए माउंटिंग फास्टनरों की आपूर्ति, वारंट या अनुशंसा नहीं करते हैं।कृपया इस आइटम को निर्दिष्ट करने में बहुत सावधानी बरतें जो हमारे उत्पाद को आपके साथ जोड़ देगा।
निर्धारित आकार, संख्या और गुणवत्ता ग्रेड का उपयोग किया जाएगा।
ग्रिप अनुपात (पकड़ की लंबाई से बोल्ट के व्यास तक) को न्यूनतम 1.5 से अधिकतम ≤2 तक देखा जाना चाहिए।
पूरी तरह से थ्रेडेड शाफ्ट वाले बोल्ट की अनुमति नहीं होनी चाहिए।
गैर-अनुपालन के मामले में स्लीव ड्राइव फ़ंक्शन, जीवनकाल और बोल्ट कनेक्शन का स्थायित्व प्रभावित होता है।
उपयुक्त आकार के फ्लैट वाशर का उपयोग करें और कसने वाले टोरों की ताकत पसंद करें ताकि अनुमेय इंटरफेसियल दबाव से अधिक न हो।
माउंटिंग बोल्ट सामान्य मामलों में सही प्रीलोडिंग द्वारा पर्याप्त रूप से सुरक्षित होते हैं।
सूचना: स्प्लिट रिंग्स, स्प्लिट वाशर आदि का उपयोग अनुमन्य नहीं है।
बढ़ते बोल्ट के लिए कसने वाला टोक़ और प्रारंभिक प्रीलोड।
कसने वाला टॉर्क |
बढ़ते बोल्ट आयाम |
|||||
कक्षा |
एम6 (1/4-20UNC) |
एम8 (5/16-18UNC) |
एम10 (3/8-16UNC) |
एम12 (7/16-14UNC) |
एम16 (5/8-11UNC) |
एम20 (3/4-10UNC) |
कक्षा 8.8 | 10.2 एनएम | 24.7 एनएम | 49 एनएम | 85.5 एनएम | 212.2 एनएम | 414 एनएम |
कक्षा 10.9 | 14.3 एनएम | 34.8 एनएम | 68.9 एनएम | 120.2 एनएम | 298.4 एनएम | 582.1 एनएम |
कक्षा 12.9 | 17.2 एनएम | 41.7 एनएम | 82.7 एनएम | 144.2 एनएम | 358.1 एनएम |
689.5 एनएम |
