अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | वीई9 |
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
| प्रकार: | स्लीविंग ड्राइव | उत्पत्ति का स्थान: | चांगझौ, चीन (मुख्यभूमि) |
|---|---|---|---|
| मोटर: | ब्रशलेस डीसी मोटर | विशेषता: | पूरी तरह से संलग्न |
| सामग्री: | 42CrMo या 50Mn | गारंटी: | 5~10 वर्ष |
| आकार: | 3 इंच से 25 इंच | आवेदन: | सौर ऊर्जा प्रणाली |
| हाई लाइट: | VE9 कॉम्पैक्ट स्लीव ड्राइव गियरबॉक्स,24V रेड्यूसर स्लीव ड्राइव गियरबॉक्स,सोलर एनर्जी स्लीव ड्राइव गियरबॉक्स |
||

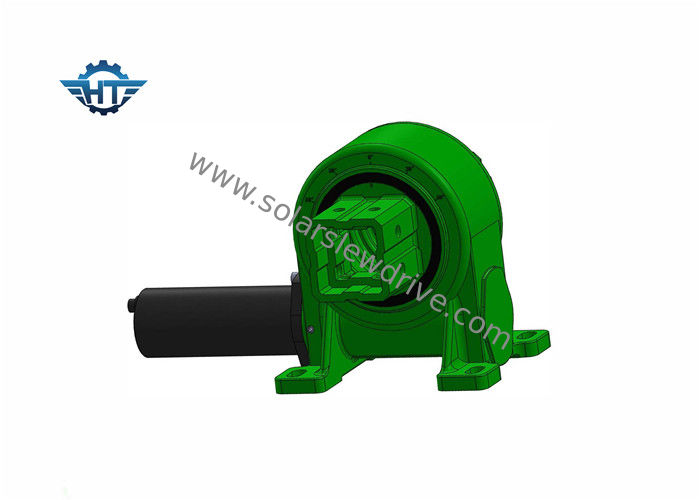

सौर ऊर्जा के लिए 24V गियरबॉक्स रेड्यूसर के साथ वीई 9 कॉम्पैक्ट वर्म गियरबॉक्स स्लीविंग ड्राइव
ऑवरग्लास वर्म गियर स्लीव ड्राइव विवरण:
एक स्लीव ड्राइव को उच्च घूर्णी टोक़ का उपयोग करके रेडियल या अक्षीय भार को संभालने के लिए डिज़ाइन किया गया है।खनन, निर्माण, धातु कार्य, पीवी सौर ऊर्जा, सांद्रित सौर ऊर्जा और अन्य अनुप्रयोगों के लिए उपकरण जिन्हें असंबद्ध शक्ति की आवश्यकता होती है, सुरक्षा और सटीकता के लिए दोषरहित सटीक उपयोग स्लीविंग तकनीक का उपयोग करते हैं।
सिंगल एक्सिस स्लीव ड्राइव का उपयोग फ्लैट सिंगल एक्सिस ट्रैकिंग सिस्टम में किया जाता है, जो ब्रैकेट एक उत्तर-दक्षिण व्यवस्था, पूर्व-पश्चिम ट्रैकिंग सिस्टम है।खगोलीय एल्गोरिथ्म के अनुसार, मोटर द्वारा संचालित स्लीव ड्राइव पूरे सिस्टम को चलाने के लिए उच्च टॉर्क को सहन करेगा, ताकि सिस्टम सूर्य के दिगंश को ट्रैक कर सके, जहां तक संभव हो फोटोवोल्टिक मॉड्यूल विकिरण की सतह पर सूर्य को बेहतर बनाने के लिए। , और इस प्रकार बिजली उत्पादन में वृद्धि।
यह मुख्य रूप से ट्रैकिंग सिस्टम के डिजाइन सिद्धांत पर आधारित है, पृथ्वी के घूर्णन के प्रभाव के कारण, पृथ्वी पर एक निश्चित स्थान के लिए, पूरे वर्ष सूर्य चक्र, इसका रोशनी कोण भी लगातार बदल रहा है।सूर्य को ट्रैक करने के लिए सौर पैनलों को ऊपर रखने और फोटोवोल्टिक सरणियों द्वारा प्राप्त सौर विकिरण की मात्रा को बढ़ाने के लिए सौर ट्रैकिंग प्रणाली स्थापित की जाती है, जिससे सौर फोटोवोल्टिक बिजली उत्पादन प्रणालियों की समग्र क्षमता में वृद्धि होती है।
वीई वर्म गियरबॉक्स स्लीव ड्राइव तकनीकी डेटा
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हां | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हां | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हां | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हां | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हां | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हां | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हां | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हां | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हां | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हां | 251 |
मोटर डेटा
रेटेड वोल्टेज वी / डीसी: 24vdc
नो-लोड स्पीड आरपीएम: 1200 ± 10%
नो-लोड करंट ए: <0.1 ए
रेटेड टोक़ एनएम: 0.12
स्पीड आरपीएम: 800 ± 10%
लोड करेंट ए:＜1ए
रेटेड पावर डब्ल्यू: ＜10W
गियर आउटपुट पैरामीटर:
गति अनुपात: 399:1
रेटेड आउटपुट टॉर्क एनएम: 32
आउटपुट स्पीड आरपीएम: 2±0.5
हॉल आउटपुट: 2
हॉल का प्रकार: 40F/39
हॉल इनपुट वोल्टेज वी: 5 ~ 24
तार परिभाषित करें:
1. मोटा लाल: मोटर +
2. मोटा काला: मोटर -
3. पीला हरा: GND
4. पतला पीला: हॉल बी
5. पतला लाल: हॉल +24V
6. पतला काला: हॉल GND
7. पतला हरा: हॉल ए
आयाम
