उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HANGTUO |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई5 |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
मूल्य: | 145~226 USD/PC |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 30 दिन |
आपूर्ति की क्षमता: | 12000 पीसी/वर्ष |
रेड्यूसर और मोटर: | वीई5 और 24वी | सामग्री: | 42CRMN या 50Mn |
---|---|---|---|
आवेदन: | सौर पैनल ट्रैकर | गारंटी: | 5~10 साल |
रंग: | जैसी ज़रूरत | आकार: | 3 से 25 इंच |
मापांक: | कृमि गियर मॉड्यूल | विशेषता: | IP66, लॉन्ग लाइफ |
हाई लाइट: | सिंगल एक्सिस स्लीव ड्राइव गियरबॉक्स,लो बैकलैश स्लीव ड्राइव गियरबॉक्स,लो बैकलैश स्लीविंग गियरबॉक्स |

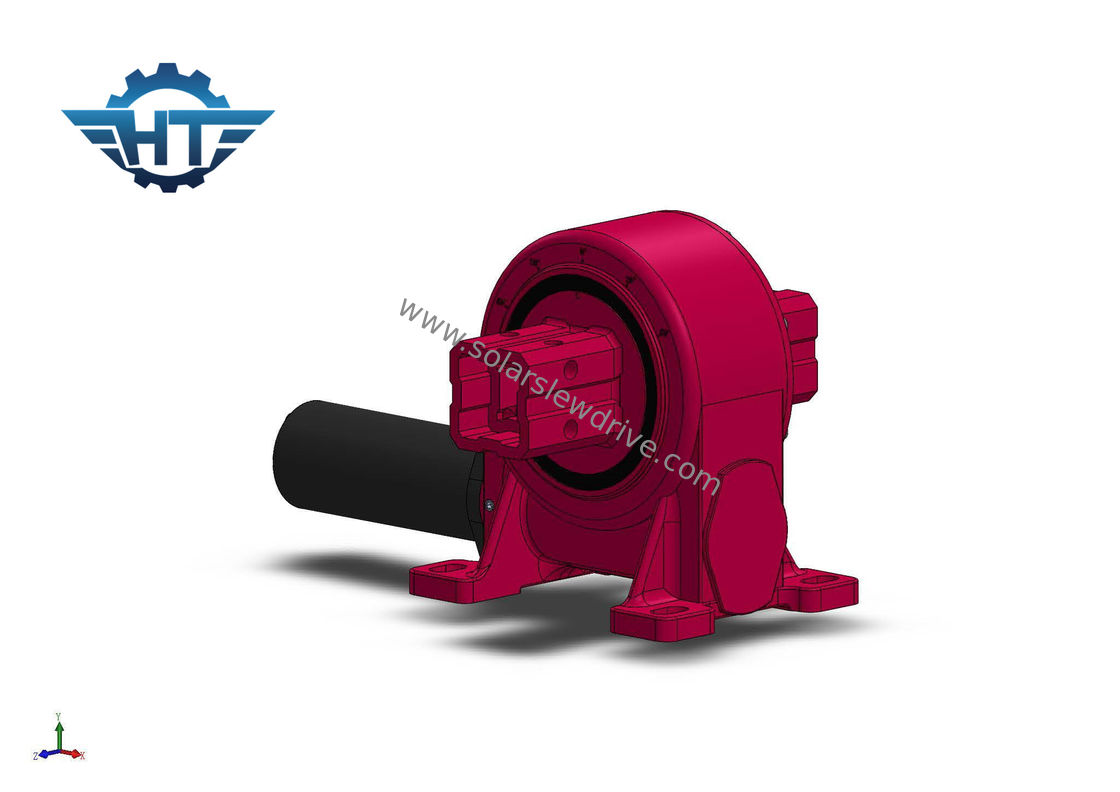

VE5 सिंगल एक्सिस सोलर ट्रैकर स्लीव ड्राइव एक्सिस विथ लो बैकलैश प्लैनेटरी गियरबॉक्स
स्लीव ड्राइव विवरण
सन ट्रैकिंग सिस्टम में स्लीविंग ड्राइव का व्यापक रूप से उपयोग किया जाता है।फोटोवोल्टिक पावर स्टेशन ट्रैकिंग में फ्लैट सिंगल-एक्सिस लिंकेज, ओब्लिक सिंगल-एक्सिस लिंकेज, ओब्लिक सिंगल-एक्सिस और टू-एक्सिस ट्रैकिंग सिस्टम शामिल हैं।
स्लीविंग ड्राइव के अनुप्रयोग
1. फ्लैट सिंगल एक्सिस लिंकेज के लिए SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21।इस प्रकार की प्रणाली 30 डिग्री से नीचे के अक्षांशों और 12 डिग्री से कम जमीनी ढलानों के लिए उपयुक्त है।
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 ओब्लिक सिंगल एक्सिस लिंकेज के लिए स्लीविंग ड्राइव।इस तरह का यह सिस्टम मध्यम से उच्च अक्षांशों के लिए उपयुक्त है, जमीन को लगभग समतल होना चाहिए।
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, VE9 ओब्लिक सिंगल-एक्सिस यूनिट के लिए स्लीविंग ड्राइव।इस प्रकार की प्रणाली मध्यम से उच्च अक्षांशों के लिए उपयुक्त है।
4. दोहरी सौर ट्रैकिंग प्रणाली के लिए एसडीई1, एसडीई3, एसडीई5, एसडीई7, एसडीई9, एसडीई12, एसडीई17, एसडीई21 स्लीविंग ड्राइव।इस प्रकार की प्रणालियाँ सभी प्रकार के भू-आकृतियों के लिए उपयुक्त हैं।
विशेषताएं
1. 0~180° . से घुमाएं
2. ड्राइविंग मोटर को बाईं या दाईं ओर कनेक्ट करें
3. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. उच्च बैकहोल्डिंग टोक़, लंबवत स्थापना के लिए उपयुक्त
9. कम रखरखाव
लंबवत वीई श्रृंखला आईपी 66 स्लीविंग ड्राइव प्रदर्शन पैरामीटर्स
नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वज़न |
एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हां | किलोग्राम | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हां | 13 किलो |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | हां | 18 किलो |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | हां | 28 किग्रा |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | हां | 35 किग्रा |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | हां | 51किग्रा |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हां | 61 किग्रा |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | हां | 78 किग्रा |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | हां | 105 किग्रा |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हां | 185 किग्रा |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | हां | 244 किलो |
