उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई7" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
सामग्री: | 50Mn, 42CrMo | आवेदन पत्र: | क्षैतिज सिंगल एक्सिस सोलर ट्रैकर्स |
---|---|---|---|
गियर अनुपात: | 57:1 | मैक्स रेटेड आउटपुट टॉर्क: | 5060 एनएम |
टोर्क पकड़ना: | 40,000 एनएम | झुकाव टोक़: | 5,000 एनएम |
क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
हाई लाइट: | क्षैतिज सौर ट्रैकर्स के लिए स्लीव ड्राइव गियरबॉक्स,50Mn सिंगल एक्सिस स्लीव ड्राइव गियरबॉक्स,लिफाफा स्लीव ड्राइव गियरबॉक्स |

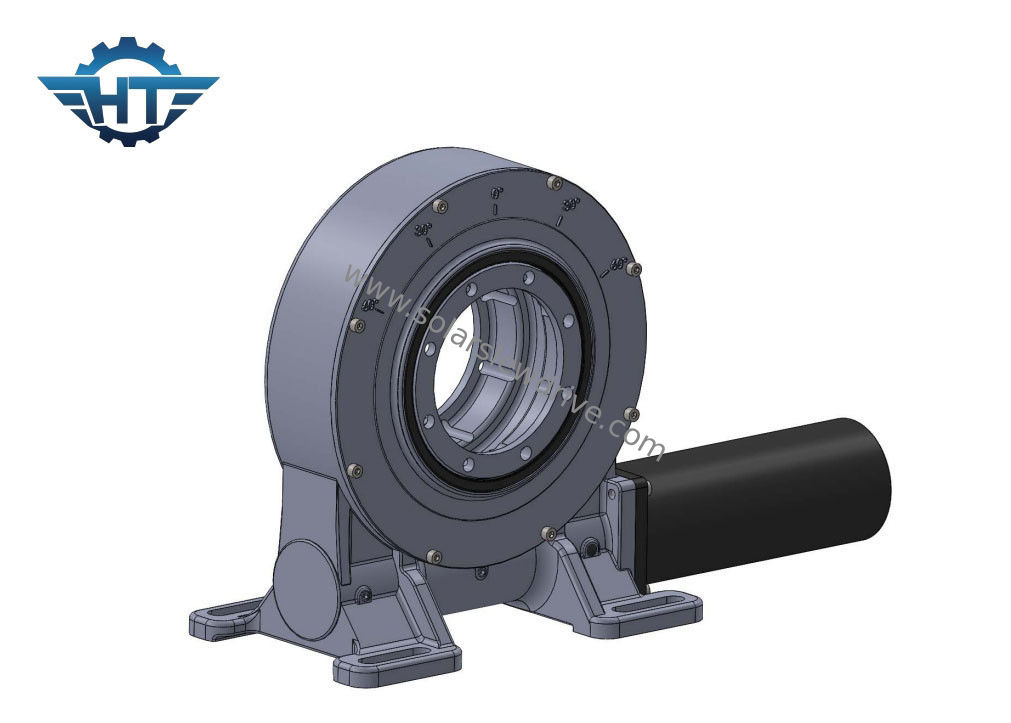

क्षैतिज सिंगल एक्सिस सोलर ट्रैकर्स के लिए 9 इंच वर्टिकल लिफाफा स्लीव गियरबॉक्स
लंबवत लिफाफा स्लीव गियरबॉक्स विवरण:
हमारा स्लीविंग ड्राइव एक साथ अक्षीय बल, रेडियल बल और टिल्टिंग मोमेंट के प्रभावों को सहन कर सकता है, क्योंकि स्लीविंग ड्राइव के मुख्य घटक लिफाफा और मल्टी टूथ संपर्क को अपनाते हैं।पारंपरिक स्लीविंग उत्पादों की तुलना में, हमारे उत्पादों में सरल स्थापना, आसान रखरखाव और स्थापना स्थान को अधिक हद तक बचाने की विशेषताएं हैं।
स्लीविंग ड्राइव ट्रांसमिशन मैकेनिज्म के खुलेपन के अनुसार, स्लीविंग ड्राइव को ओपन टाइप और क्लोज्ड टाइप में विभाजित किया जा सकता है।आमतौर पर, खुले प्रकार की संरचना का उपयोग ज्यादातर उन अनुप्रयोगों में किया जाता है जहां पर्यावरण बहुत कठोर होता है और रखरखाव और रखरखाव चक्र छोटा होता है, और खुले प्रकार की संरचना भागों के लिए अधिक सुविधाजनक होती है।निरीक्षण, रखरखाव और रखरखाव, और अधिक सुविधाजनक प्रतिस्थापन।दूसरी ओर, जहां पर्यावरण की स्थिति ज्यादा नहीं बदलती है और पर्यावरण प्रदूषण का स्तर मध्यम स्तर से नीचे है, बंद संरचना एक लंबा रखरखाव जीवन चक्र प्रदान कर सकती है।
वीई स्लीविंग ड्राइव का तकनीकी डाटा
आदर्श | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हां | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हां | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हां | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हां | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हां | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हां | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हां | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हां | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हां | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हां | 251 |
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
प्रमुख पैरामीटर की शब्दावली
झुकाव क्षण टोक़:यह टोक़ भार की स्थिति और स्लीविंग बेयरिंग के केंद्र के बीच की दूरी से गुणा किया गया गुरुत्वाकर्षण भार है।यदि वास्तविक टॉर्क रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव को उलट दिया जाएगा।
रेडियल लोड:स्लीविंग बेयरिंग की धुरी के लिए लंबवत भार
अक्षीय भार:स्लीविंग बेयरिंग की धुरी के समानांतर भार
टोर्क पकड़ना:यह रिवर्स टॉर्क है। जब ड्राइव उल्टा घूम रहा होता है, और पुर्जे क्षतिग्रस्त नहीं होते हैं, तो प्राप्त किए गए अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है, इसे टूटे हुए टॉर्क के रूप में भी देखा जाता है।
स्व-लॉकिंग:केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होता है और इस प्रकार इसे सेल्फ-लॉकिंग कहा जाता है।
