उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | 9 इंच |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~380/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
सामग्री: | 50Mn, 42CrMo | आदर्श: | 9 इंच |
---|---|---|---|
टोर्क पकड़ना: | 30800 एनएम | गियर अनुपात: | 61:1 |
क्षमता: | 40% | शुद्धता: | 0.1° |
मोटर: | बिजली की मोटर | रंग: | के रूप में अनुरोध किया |
हाई लाइट: | वर्टिकल ट्रैकर स्लीव ड्राइव गियरबॉक्स,ऑवरग्लास वर्म के साथ स्लीव ड्राइव गियरबॉक्स,रिन्यूएबल एनर्जी के लिए स्लीव ड्राइव गियरबॉक्स |

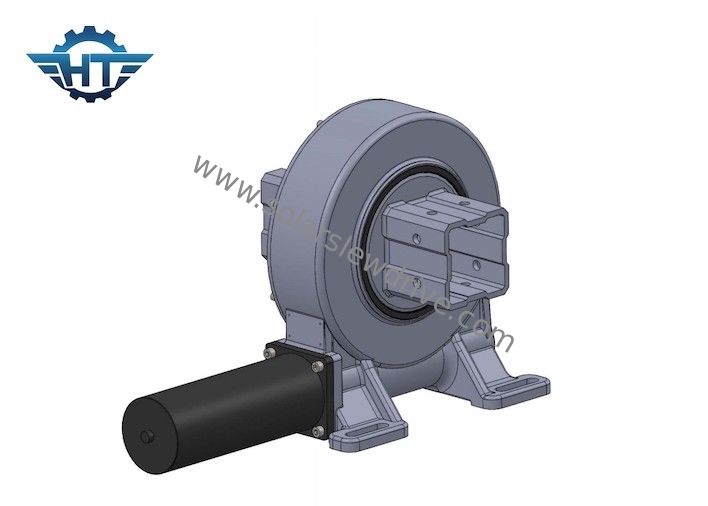

सौर अक्षय ऊर्जा के लिए वर्टिकल सोलर ट्रैकर स्लीव ड्राइव गियरबॉक्स ऑवरग्लास वर्म के साथ
स्लीव ड्राइव गियरबॉक्सविवरण
Hangtuo के पास स्लीविंग ड्राइव को डिजाइन करने, विकसित करने और निर्माण करने का समृद्ध और विशेषज्ञ ज्ञान है।हमारे पास 10 से अधिक वर्षों का अनुभव है।हमारी टीम उस विशेष क्षेत्र में शोध और विकास में विशिष्ट है।हमारा अनुभव फोटोवोल्टिक सिस्टम, मैकेनिकल इंजीनियरिंग, स्लीविंग ड्राइव टेक्नोलॉजी के लिए ट्रैकिंग तकनीकों के क्षेत्र को कवर करता है।
त्वरित प्रतिक्रिया टाइम्स
बड़े पैमाने पर उत्पादन के साथ-साथ ग्राहक-उन्मुख उत्पाद विकास के लिए बुद्धिमान-प्रक्रिया नियंत्रण में दीर्घकालिक अनुभव।
उत्पाद लाभ
स्लीविंग ड्राइव (एनक्लोज्ड टाइप, वर्टिकल टाइप, डुअल एक्सिस टाइप, प्रिसिजन टाइप) ऑवरग्लास वर्म स्लीविंग ड्राइव मजबूत टिल्टिंग मोमेंट टॉर्क और स्टैटिक सेल्फ-लॉकिंग फंक्शन के साथ स्लीविंग बियरिंग पर आधारित है।बहुत अधिक दांत संपर्क सतह को विशेष रूप से उच्च भार को चलाने के लिए डिज़ाइन किया गया है।
स्थिर गुणवत्ता
संयंत्र के माध्यम से क्रिटिकल क्वालिटी इंस्पेक्शन पॉइंट, कुल 9 पद स्थापित करें।हम महत्वपूर्ण गुणवत्ता निरीक्षण बिंदु स्थापित करते हैं, मुख्य प्रक्रिया में सख्ती से नियंत्रित करने के लिए गुणवत्ता निरीक्षण निर्देश बनाते हैं।हम उच्च परिशुद्धता और माप गेज अंशांकन का उपयोग करते हैं।
परिक्षण
उन्नत माप उपकरण
माप को अंशांकित किया जाना चाहिए, जाँच की जानी चाहिए और केवल योग्य गेज का उपयोग किया जा सकता है।
तकनीकी शीट
आदर्श | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हां | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हां | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हां | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हां | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हां | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हां | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हां | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हां | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हां | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हां | 251 |
अनुप्रयोग
स्लीविंग ड्राइव एक नए प्रकार का यांत्रिक घटक है, जो एक बड़ा असर है जो व्यापक भार सहन कर सकता है, और एक ही समय में बड़े अक्षीय और रेडियल भार और पलटने वाले क्षणों को सहन कर सकता है।
निर्माण मशीनरी रोटरी ड्राइव उपकरणों का मूल अनुप्रयोग है, और इसका व्यापक रूप से उपयोग किया जाता है, जैसे कि पृथ्वी पर चलने वाली मशीनरी, उत्खनन, विघटनकर्ता, स्टैकर और रिक्लेमर्स, ग्रेडर, रोड रोलर्स, डायनेमिक कम्पेक्टर, रॉक ड्रिलिंग मशीनरी, रोडहेडर, आदि। इसके अलावा मुख्य रूप से उपयोग किया जाता है: ट्रक क्रेन, रेलवे क्रेन, पोर्ट क्रेन, समुद्री क्रेन, धातुकर्म क्रेन, कंटेनर क्रेन, उत्खनन, भरने वाली मशीनें, और सीटी स्टैंडिंग वेव थेरेपी उपकरण, नेविगेशन उपकरण, रडार एंटीना बेस, मिसाइल लॉन्चर, टैंक और घूमने वाले रेस्तरां। आदि। हाल के वर्षों में, नई ऊर्जा उद्योगों, जैसे फोटोवोल्टिक, सौर तापीय, पवन ऊर्जा आदि में स्लीविंग ड्राइव का व्यापक रूप से उपयोग किया गया है।
स्लीविंग ड्राइव ने औद्योगिक रोबोट के विकास में महत्वपूर्ण भूमिका निभाई है, इसलिए इसे व्यापक रूप से "मशीन का जोड़" कहा जाता है, और औद्योगिक रोबोटों का व्यापक रूप से विनिर्माण कार्यशालाओं में उपयोग किया जाता है।
