उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE9" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
आदर्श: | 9 इंच | गियर अनुपात: | 61:1 |
---|---|---|---|
क्षमता: | 40% | प्रकार: | क्षैतिज |
आवेदन पत्र: | होम पीवी ट्रैकिंग माउंटिंग | OEM सेवा: | उपलब्ध |
उत्पत्ति के प्लेस: | चांगझौ, चीन | मोटर: | 24 वी डीसी मोटर |
हाई लाइट: | उच्च सटीकता स्लीव ड्राइव गियरबॉक्स,एंटी डस्ट स्लीव ड्राइव गियरबॉक्स,टॉवर केंद्रित के लिए स्लीव ड्राइव गियरबॉक्स |

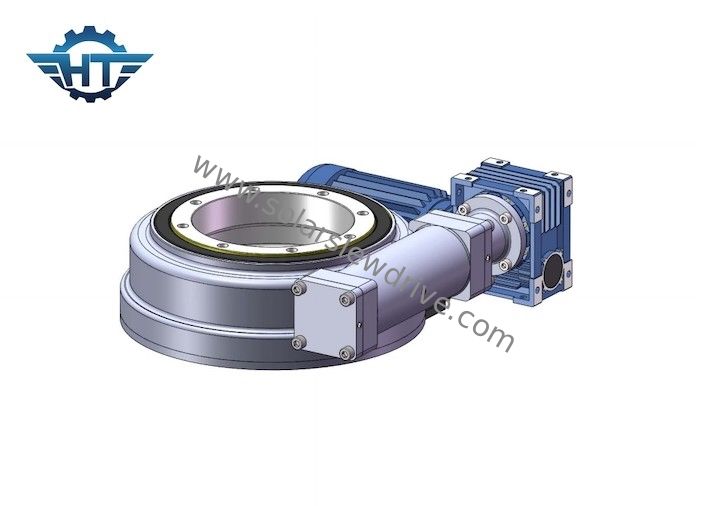

टॉवर केंद्रित सौर ऊर्जा के लिए उच्च सटीकता एंटी डस्ट स्लीव ड्राइव गियरबॉक्स
स्लीव ड्राइव गियरबॉक्स विवरण
टावर पावर प्लांट की दक्षता के लिए हेलीओस्टेट ड्राइव महत्वपूर्ण हैं।एक टावर सीएसपी प्लांट में, हजारों हेलीओस्टैट उच्च तापमान एकत्र करने और गर्मी एकत्र करने के लिए गर्मी अवशोषण टावर के अंत में गर्मी अवशोषक पर सौर विकिरण को केंद्रित करते हैं।गर्मी के निरंतर और स्थिर संग्रह को सुनिश्चित करने के लिए, हेलियोस्टैट को हर समय सूर्य की स्थिति को ट्रैक करना चाहिए, और ट्रांसमिशन डिवाइस के माध्यम से क्षैतिज दिगंश और पिच दिशाओं (दोहरी-अक्ष) में जाना चाहिए।
टॉवर हेलियोस्टैट्स के सामान्य संचरण घटक --- रोटरी रेड्यूसर
वर्तमान में, हेलियोस्टैट प्रणाली में सबसे आम संचरण घटक रोटरी रेड्यूसर नामक उपकरण है जैसा कि नीचे दिए गए चित्र में दिखाया गया है।रोटरी रेड्यूसर आम तौर पर द्विअक्षीय दिशा में हेलीओस्टेट के घूर्णन को चलाने के लिए मोटर द्वारा संचालित होता है।एक प्रकार की सटीक मशीनरी के रूप में, सौर तापीय विद्युत उत्पादन उद्योग में रोटरी रेड्यूसर के अनुप्रयोग को 1mrad के भीतर ट्रैकिंग सटीकता को नियंत्रित करने की आवश्यकता होती है।डबल-लिफाफा वर्म गियर में दांतों की सतह, उच्च संचरण परिशुद्धता और मजबूत प्रभाव प्रतिरोध के साथ एक बड़ा जाल क्षेत्र होता है।इसकी कम पहनने की दर लंबी अवधि के उपयोग की शर्तों के तहत सटीकता और जीवन सुनिश्चित कर सकती है, और उत्तर पश्चिमी क्षेत्र के लिए अधिक उपयुक्त है जहां घरेलू सीएसपी स्टेशन स्थित है।कठोर वातावरण।
टॉवर पावर स्टेशन में, क्षैतिज अभिविन्यास में ड्राइविंग घटक ज्यादातर रोटरी रेड्यूसर का उपयोग करते हैं, लेकिन पिच कोण पुश रॉड या रोटरी रेड्यूसर चुन सकता है।
एसई सीरीज स्लीविंग ड्राइव के पैरामीटर्स
आदर्श | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हां | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हां | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | हां | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | हां | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | हां | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हां | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | हां | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | हां | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हां | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | हां | 204 |
विशेषताएँ
1. प्रतिस्पर्धी गियर संपर्क और जीवन के लिए घंटा-कांच कीड़ा, और स्थिर भार क्षमता
2. एकाधिक सटीक स्तर: विभिन्न अनुप्रयोग आवश्यकताओं के लिए परिवर्तनीय प्रतिक्रिया
3. मानक सीलिंग और ग्रीस भरें
4. ग्रेट एंटी-वॉटर और एंटी-डस्ट डिज़ाइन, IP66
5. सेल्फ लॉकिंग, ब्रेक की कोई जरूरत नहीं
6. लिफाफा कीड़ा
7. मुख्य अनुप्रयोग: पीवी सोलर, एरियल वर्क प्लेटफॉर्म, ट्रक क्रेन, मरीन क्रेन्स
