उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HANGTUO |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई5" |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
मूल्य: | 145~226 USD/PC |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 30 दिन |
आपूर्ति की क्षमता: | 12000 पीसी/वर्ष |
प्रकार: | सिंगल एक्सिस स्लीविंग ड्राइव | सामग्री: | क्यूटी |
---|---|---|---|
आवेदन पत्र: | सीएसपी केंद्रित सौर ट्रैकर्स | गारंटी: | 10 वर्ष |
रंग: | के रूप में अनुरोध किया | आकार: | 5 इंच |
मोटर: | 24वी | विशेषता: | लॉन्ग लाइफ और सेल्फ लॉकिंग |
हाई लाइट: | सोलर स्लीव ड्राइव सेल्फ लॉकिंग,सोलर ट्रैकिंग सिस्टम स्लीव ड्राइव,सीएसपी केंद्रित के लिए सोलर स्लीव ड्राइव |

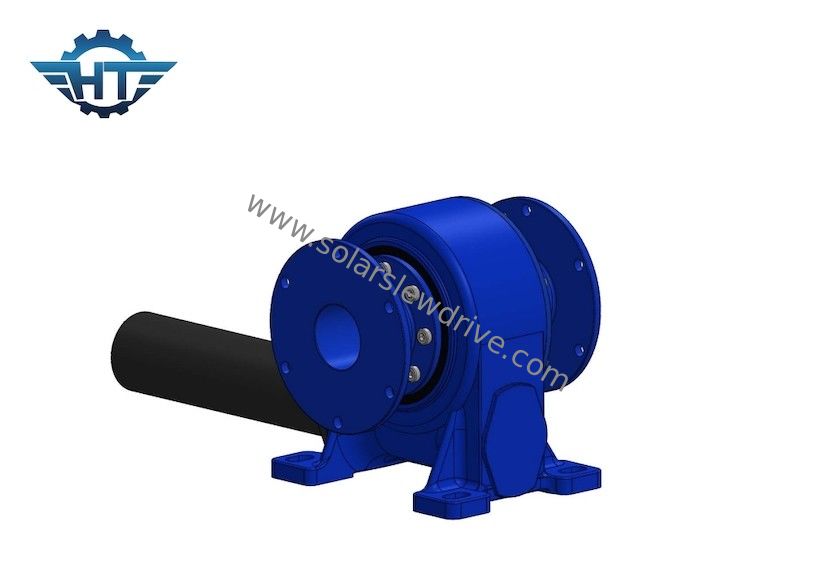

सीएसपी केंद्रित सोलर ट्रैकिंग सिस्टम के लिए सेल्फ लॉकिंग सोलर स्लीविंग ड्राइव
सोलर स्लीविंग ड्राइव विवरण
स्लीविंग बेयरिंग मुख्य रूप से फेरूल, रोलिंग एलिमेंट्स, केज, सीलिंग रिंग आदि से बना होता है। चूंकि विभिन्न भागों में व्यावहारिक अनुप्रयोगों में विशेष कार्य होते हैं, इसलिए सामग्री के डिजाइन और चयन में अलग-अलग विचार होते हैं।
सामान्य तौर पर, स्लीविंग रिंग के रोलिंग तत्व कार्बन-क्रोमियम असर वाले स्टील से बने होते हैं, जो पूरी तरह से कठोर होते हैं।स्लीविंग बेयरिंग रिंग सतह के कठोर स्टील से बनी होती है।जब उपयोगकर्ता की कोई विशेष आवश्यकता नहीं होती है, तो यह आम तौर पर 50Mn स्टील से बना होता है।हालांकि, कभी-कभी कुछ विशेष अनुप्रयोगों में मेजबान की जरूरतों को पूरा करने के लिए, उपयोगकर्ता द्वारा प्रदान की गई विशिष्ट उपयोग शर्तों के अनुसार सतह के अन्य ग्रेड भी चुने जा सकते हैं।कठोर स्टील, जैसे 42CrMo, 5CrMnMo, आदि।
लंबवत स्लीव ड्राइव प्रदर्शन पैरामीटर्स
आदर्श | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | क्षमता | शुद्धता | स्व ताला | वज़न |
एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हां | किलोग्राम | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हां | 13 किलो |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | हां | 18 किलो |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | हां | 28 किग्रा |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | हां | 35 किग्रा |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | हां | 51किग्रा |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हां | 61 किग्रा |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | हां | 78 किग्रा |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | हां | 105 किग्रा |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हां | 185 किग्रा |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | हां | 244 किलो |
विशेषताएँ
1. 0~180° . से घुमाएं
2. ड्राइविंग मोटर को बाईं या दाईं ओर कनेक्ट करें
3. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना
5. तर्कसंगत स्थान उपयोग
6. गियर सेल्फ-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. उच्च बैकहोल्डिंग टोक़, लंबवत स्थापना के लिए उपयुक्त
9. कम रखरखाव
