उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE12" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1600/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 500 पीसीएस प्रति माह |
सामग्री: | क्यूटी | स्व ताला: | हाँ |
---|---|---|---|
झुकाव टोक़: | 54.4 kNm | टोर्क पकड़ना: | 40.5 kNm |
आवेदन पत्र: | सारस | स्थापना वेबसाइट: | निर्माण साधन |
पैकेजिंग: | प्लाईवुड | मोटर: | एसी मोटर |
हाई लाइट: | रिवर्स सेल्फ लॉक स्लीव ड्राइव गियरबॉक्स,एसी मोटर स्लीव ड्राइव गियरबॉक्स,हाई ट्रांसमिशन रेश्यो स्लीव ड्राइव गियरबॉक्स |

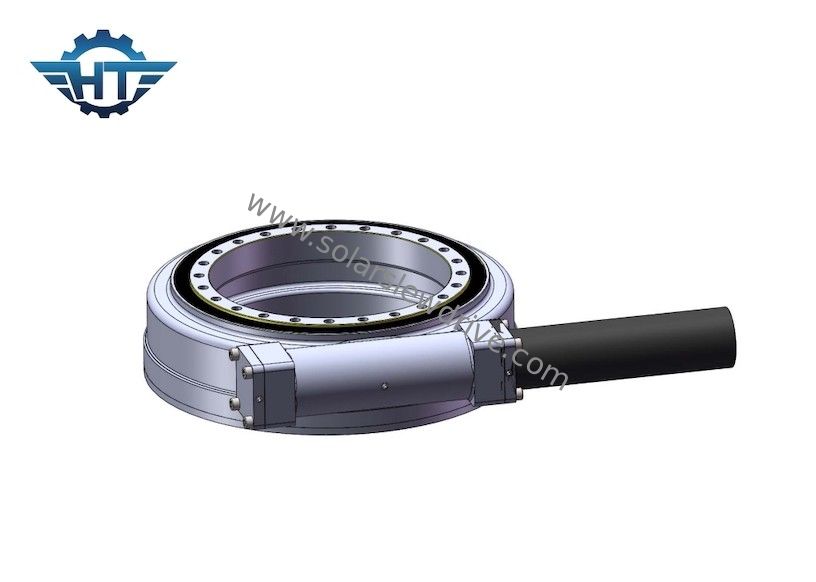

क्रेन के लिए उच्च संचरण अनुपात के साथ IP66 रिवर्स सेल्फ लॉक स्लीव ड्राइव गियरबॉक्स
सेल्फ लॉक स्लीव ड्राइव विवरण
स्लीविंग ड्राइव डिवाइस में ड्राइविंग पावर सोर्स का फुल-सर्फेरेंशियल स्लीविंग डिसेलेरेशन ट्रांसमिशन मैकेनिज्म शामिल है।यह स्लीविंग बेयरिंग का उपयोग ट्रांसमिशन सिस्टम के संचालित भाग और तंत्र के अटैचमेंट भाग के रूप में करता है।ड्राइविंग पार्ट के अटैचमेंट के अनुसार, ड्राइविंग सोर्स और स्लीविंग बेयरिंग के इनर और आउटर रिंग में से एक पर कवर दूसरी रिंग का इस्तेमाल ट्रांसमिशन सिस्टम के ड्रिवेन पार्ट के रूप में और ड्रिवेन वर्किंग पार्ट के कनेक्शन बेस के रूप में किया जाता है। , इसलिए स्लीविंग बेयरिंग का उपयोग ही फुल-सर्कल स्लीविंग कनेक्शन की विशेषता है, और ड्राइविंग पावर स्रोत और मुख्य ट्रांसमिशन सिस्टम भागों को कॉन्फ़िगर किया गया है।, इसे एक प्रकार का सार्वभौमिक मंदी संचरण तंत्र बनाता है जो रोटेशन, मंदी और ड्राइविंग के कार्यों को एकीकृत करता है, और साथ ही साथ एक सरल संरचना होती है और निर्माण और रखरखाव के लिए सुविधाजनक होती है।
एसई सीरीज के पैरामीटर्स
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हाँ | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हाँ | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | हाँ | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | हाँ | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | हाँ | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | हाँ | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | हाँ | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हाँ | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | हाँ | 204 |
आवेदन पत्र
स्लीविंग रिंग बेयरिंग का उपयोग अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए किया जा सकता है।परिनियोजन के क्षेत्र उत्खनन और क्रेन, ओपनकास्ट माइनिंग और विंड टर्बाइन से लेकर एंटीना तक हैं।आवेदन के अन्य क्षेत्रों में इंजीनियरिंग और सौर ट्रैकिंग सिस्टम शामिल हैं।
