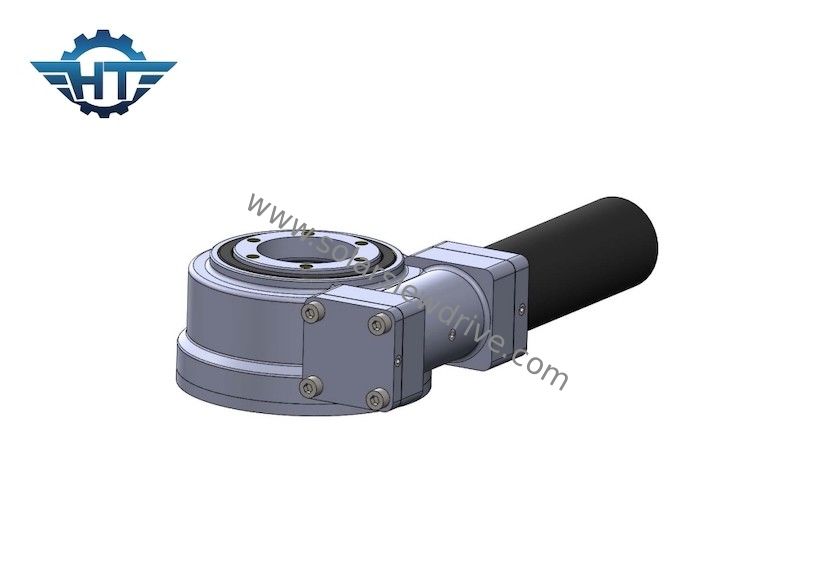

सौर ट्रैकिंग सिस्टम के लिए मोटर 68000 एनएम के साथ क्षैतिज वर्म गियर स्लीव ड्राइव

सौर ट्रैकिंग सिस्टम के लिए मोटर 68000 एनएम के साथ क्षैतिज वर्म गियर स्लीव ड्राइव

  • सौर ट्रैकिंग सिस्टम के लिए मोटर 68000 एनएम के साथ क्षैतिज वर्म गियर स्लीव ड्राइव
  • सौर ट्रैकिंग सिस्टम के लिए मोटर 68000 एनएम के साथ क्षैतिज वर्म गियर स्लीव ड्राइव
सौर ट्रैकिंग सिस्टम के लिए मोटर 68000 एनएम के साथ क्षैतिज वर्म गियर स्लीव ड्राइव
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SE14"
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 330~360/ pc
पैकेजिंग विवरण: परतदार लकड़ी वाला बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 2000 पीसी प्रति माह
संपर्क करें
विस्तृत उत्पाद विवरण
मॉडल संख्या: SE14" कच्चा माल: क्यूटी
टोर्क पकड़ना: 54200 एनएम झुकाव टोक़: 68000 एनएम
आउटपुट टॉर्क: 6550 एनएम स्थिर अक्षीय भार: 680 kN
स्टेटिक रेडिकल लोड: 230 kN वज़न: 63 किग्रा
हाई लाइट:

गियर मोटर के साथ वर्म स्लीव ड्राइव

,

68000 एनएम गियर स्लीव ड्राइव

,

एसई 14 "वर्म गियर स्लीव ड्राइव

सौर ट्रैकिंग सिस्टम के लिए गियर मोटर के साथ एसई क्षैतिज स्लीव ड्राइव वर्म गियरबॉक्स



स्लीव ड्राइव वर्म गियरबॉक्स विवरण



एसई स्लीविंग ड्राइव ऑवरग्लास वर्म ड्राइव तकनीक का उपयोग करता है और अच्छे प्रभाव प्रतिरोध के साथ एक मल्टी-गियर कॉन्टैक्ट ऑवरग्लास वर्म संरचना को अपनाता है और अधिकतम गियर टॉर्क और सबसे स्थिर रोटेशन प्राप्त करने के लिए अधिक सटीक अनुप्रयोगों के लिए उपयुक्त है।एक मानक स्विंग ड्राइव एक संलग्न आवास और एक सेल्फ-लॉकिंग ऑवरग्लास वर्म से सुसज्जित है।जब पावर इनपुट को न्यूट्रल में वापस कर दिया जाता है, तो वर्म बिना किसी बाहरी ब्रेकिंग के लोड को लॉक कर देगा।यह डिज़ाइन एसई स्लीविंग ड्राइव को दो वस्तुओं के सापेक्ष रोटेशन के मिलान के लिए एक आदर्श समाधान बनाता है।



एसई सीरीज का प्रदर्शन



नमूना अनुपात रेटेड आउटपुट टॉर्क (एनएम) झुकाव टोक़ (एनएम) होल्डिंग टॉर्क (एनएम) अक्षीय भार (केएन) रेडियल लोड (केएन) क्षमता प्रेसिजन (डिग्री) स्व ताला वजन (किग्रा)
1" 32:1 400 1000 1800 22 12 40% 0.1 हाँ 6
3" 31:1 600 1500 3000 30 16 40% 0.1 हाँ 8
5" 37:1 800 6000 9200 68 27 40% 0.1 हाँ 12
7" 57:1 2000 13500 13200 132 58 40% 0.1 हाँ 21
9" 61:1 4400 45000 30800 340 130 40% 0.1 हाँ 49
12" 78:1 5800 54400 40560 480 190 40% 0.1 हाँ 61
14" 85:1 6550 68000 54200 680 230 40% 0.1 हाँ 63
17" 102:1 9400 135600 65040 980 390 40% 0.1 हाँ 105
21" 125:1 16000 203400 81000 1600 640 40% 0.1 हाँ 149
25" 150:1 21000 271160 89000 2400 950 40% 0.1 हाँ 204



परिवहन, हैंडलिंग और भंडारण



केवल क्षैतिज स्थिति में परिवहन, प्रभावों से बचा जाना चाहिए।

वर्क ग्लव्स पहनें और स्लीव ड्राइव को हैंडल करते समय सावधान रहें।

सुरक्षित उत्थापन, हैंडलिंग और प्लेसमेंट के लिए बोल्ट को ठीक करने के लिए स्लीव ड्राइव में रिंगों के छेद का उपयोग करें।

केवल एक क्षैतिज स्थिति में और बंद कमरों में स्टोर करें, इसे भीगने से दूर रखें, उजागर संभोग सतहों की सतह जंग संरक्षण बंद पैकेजिंग में लगभग 1 महीने तक रहता है।लंबी अवधि के भंडारण के लिए विशेष सुरक्षात्मक उपायों की आवश्यकता होती है।



अनपैक्ड स्लीव रिंग्स को ट्रांसपोर्ट करना

उपयुक्त लिफ्टिंग गियर का उपयोग करें / कभी भी उत्पाद को लंबवत रूप से परिवहन न करें

अनपैक्ड स्लीव ड्राइव को निम्नलिखित परिस्थितियों में लिफ्टिंग गियर के साथ ले जाया जा सकता है:

  • यूनिट ट्रांसपोर्ट लोड के लिए लिफ्टिंग गियर को उचित रूप से कॉन्फ़िगर किया जाना चाहिए।
  • परिवहन इकाई के वजन के लिए रिंग बोल्ट को उचित रूप से कॉन्फ़िगर किया जाना चाहिए।
  • स्लीव ड्राइव को केवल अपने आप ले जाया जाएगा।
  • कंपनी के भीतर परिवहन केवल क्षैतिज रूप से निष्पादित किया जाएगा।
