उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई7" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1600/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
सामग्री: | क्यूटी | नमूना: | वीई7 इंच |
---|---|---|---|
गियर अनुपात: | 57:1 | शुद्धता: | 0.1 डिग्री |
चालक: | डीसी यंत्र | रंग: | के रूप में अनुरोध किया |
टोर्क पकड़ना: | 30800 एनएम | पैकेट: | प्लाईवुड मामले |
हाई लाइट: | हॉरिजॉन्टल ऑवरग्लास वर्म गियर स्लीव ड्राइव,VE7 इंच गियर स्लीव ड्राइव,पीवी पैनल ट्रैकिंग सिस्टम स्लीव ड्राइव |

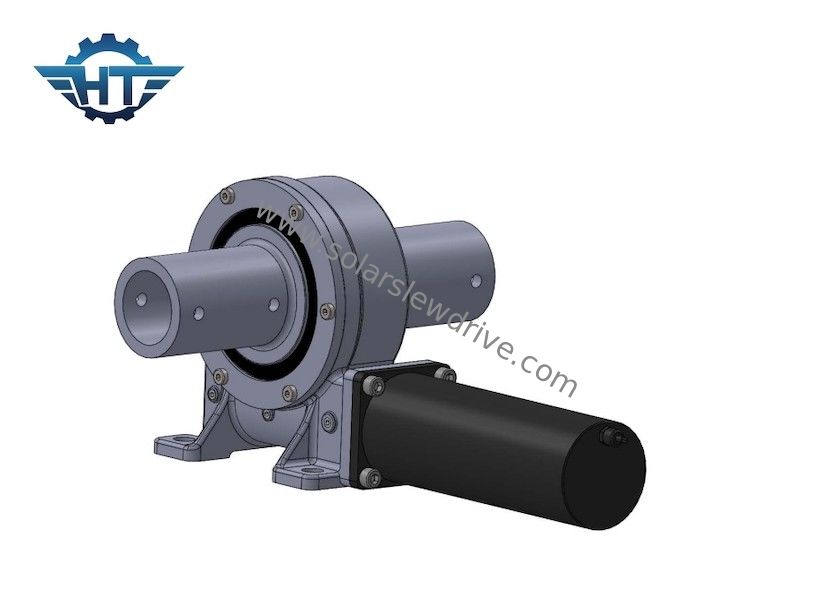

क्षैतिज सिंगल एक्सिस पीवी पैनल ट्रैकिंग सिस्टम के लिए वीई 7 ऑवरग्लास वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीव ड्राइवविवरण
ड्राइव को दो प्रकारों में विभाजित किया जा सकता है: विभिन्न ट्रांसमिशन रूपों के अनुसार गियर ड्राइव और वर्म गियर ड्राइव, और इसे दो प्रकारों में विभाजित किया जा सकता है: ट्रांसमिशन के विभिन्न बंद रूपों के अनुसार खुले प्रकार और बंद प्रकार।रोटरी ड्राइव का सबसे सरल रूप उत्खनन, टॉवर क्रेन और अन्य निर्माण मशीनरी में उपयोग किया जाता है।उत्पाद पर ड्राइव टर्नटेबल कमी संचरण श्रृंखला की अंतिम कड़ी है।यह रोटरी ड्राइव एक ओपन गियर ट्रांसमिशन है, और इसके फ्रंट एंड को पावर इनपुट के रूप में बड़े कमी अनुपात के साथ एक ग्रहीय रेड्यूसर से लैस करने की आवश्यकता है, इसलिए इसे केवल रोटरी ड्राइव कहा जा सकता है।इस तरह के उत्पादों की एप्लिकेशन रेंज का विस्तार करने और उत्पाद के उपयोग और रखरखाव की सुविधा में और सुधार करने के लिए ड्राइव का प्रोटोटाइप, एकीकृत वर्म गियर और वर्म ड्राइव के साथ एक रोटरी ड्राइव विकसित किया गया है।ऐसे उत्पादों के लिए लागू, लिफाफा कीड़ा से लैस रोटरी ड्राइव न केवल ड्राइविंग टोक़ को बढ़ाता है, बल्कि ड्राइविंग सटीकता में भी सुधार करता है, और इसे डिजिटल रूप से नियंत्रित किया जा सकता है, इसलिए इसका व्यापक रूप से सौर और पवन पर ट्रैकिंग और फ़ाइन-ट्यूनिंग उपकरणों में उपयोग किया जाता है। बिजली उत्पादन उपकरण।रोबोट, रडार, कम गति वाले भारी शुल्क उठाने, उठाने के उपकरण, सटीक सीएनसी टर्नटेबल्स और अन्य उत्पादों के क्षेत्र में इसके अच्छे अनुप्रयोग परिणाम हैं।
वीई सीरीज स्लीविंग ड्राइव तकनीकी शीट
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | हाँ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | हाँ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | हाँ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | हाँ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | हाँ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | हाँ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | हाँ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | हाँ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | हाँ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | हाँ | 251 |
आवेदन पत्र
हम उच्च गुणवत्ता वाले स्लीविंग ड्राइव पर शोध, विकास और लागू करने के लिए प्रतिबद्ध हैं।हम क्षैतिज सिंगल एक्सिस, डुअल-एक्सिस पीवी ट्रैकिंग सिस्टम, सीएसपी, सीपीवी सोलर ट्रैकिंग डिजाइन के लिए विश्वसनीय मैकेनिकल स्लीविंग ड्राइव प्रदान करते हैं। हमारे पेशेवर और उच्च गुणवत्ता वाले उत्पादों को एरियल वर्किंग प्लेटफॉर्म, ट्रक क्रेन, टिम्बर ग्रैब पर एक स्थिर समाधान के रूप में भी लागू किया जाएगा। , ड्रिलिंग रिग, स्प्रे उपकरण, हाइड्रोलिक मॉड्यूल वाहन, स्वचालित असेंबली लाइन, विंड यॉ सिस्टम, आदि।
