उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई7" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 200~300/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
सामग्री: | क्यूटी | नमूना: | वीई7" |
---|---|---|---|
क्षमता: | 40% | मानक रंग: | के रूप में अनुरोध किया |
गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 7320 एनएम |
टोर्क पकड़ना: | 3.9 kNm | झुकाव टोक़: | 8 kNm |

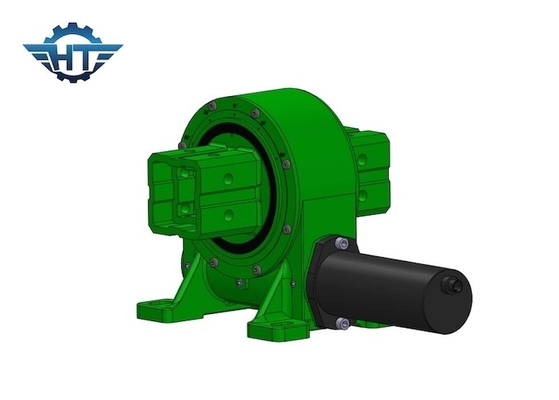

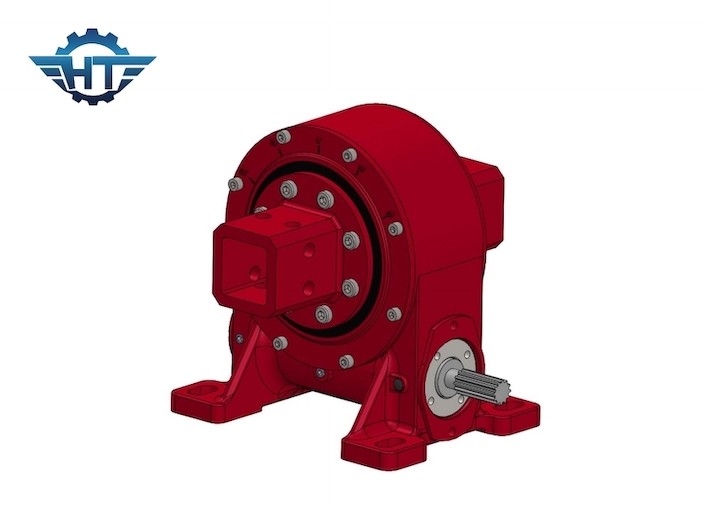

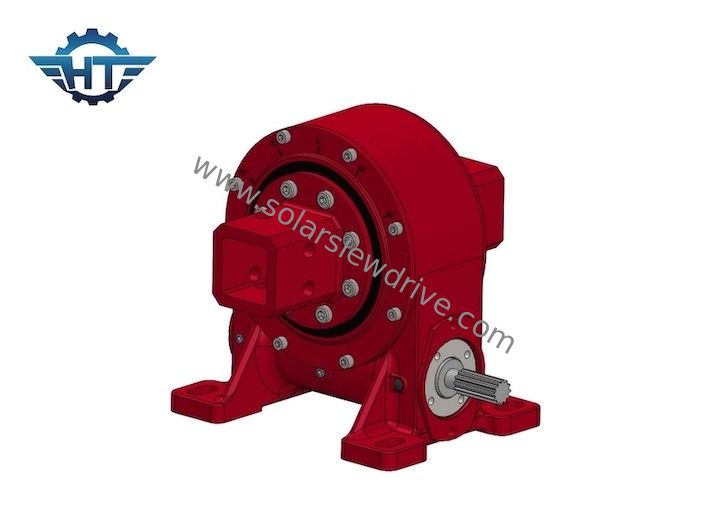

फ्लैट ऑटो पीवी ट्रैकर्स के लिए वर्टिकल सिंगल एक्सिस सोलर स्लीविंग ड्राइव गियरबॉक्स
वर्टिकल सिंगल एक्सिस स्लीविंग ड्राइवविवरण
स्लीविंग ड्राइव वर्म गियर तकनीक का उपयोग करते हैं, जहां एक क्षैतिज शाफ्ट पर एक कीड़ा गियर के लिए ड्राइव के रूप में कार्य करता है।क्षैतिज पेंच का घूर्णन गियर को पेंच की धुरी के लंबवत अक्ष के बारे में घुमाता है।यह संयोजन संचालित घटक की गति को कम करता है और इसके टोक़ को भी बढ़ाता है।जैसे-जैसे गति घटती है, यह कमी अनुपात से बढ़ती है।कमी अनुपात कीड़ा पर धागे की संख्या और कीड़ा पहिया या गियर में दांतों की संख्या के बीच संबंध पर निर्भर करता है।
जैसे-जैसे प्रौद्योगिकी आगे बढ़ती है, अधिक रोटरी ड्राइव गोलाकार आवरण वाली वर्म तकनीक का उपयोग कर रहे हैं, जहां कीड़ा गियर में अधिक दांतों के साथ जाली के आकार का होता है।यह बढ़ी हुई दांतों की जुड़ाव स्लीविंग ड्राइव की अधिक ताकत, दक्षता और स्थायित्व की अनुमति देती है।
कार्यक्षेत्र श्रृंखला की तकनीकी तिथि
नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | क्षमता | शुद्धता | स्व ताला | वज़न |
एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हाँ | किलोग्राम | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हाँ | 13 किलो |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | हाँ | 18 किलो |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | हाँ | 28 किग्रा |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | हाँ | 35 किग्रा |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | हाँ | 51किग्रा |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हाँ | 61 किग्रा |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | हाँ | 78 किग्रा |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | हाँ | 105 किग्रा |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हाँ | 185 किग्रा |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | हाँ | 244 किलो |
सेवाएं
1. OEM सेवा
2. हम मानक उत्पाद और गैर-मानक उत्पाद प्रदान करते हैं;
3. हम अनुकूलित नमूने, अनुकूलित चित्र, डोर-टू-डोर मैपिंग और अन्य सेवाएं प्रदान करते हैं;
4. हम डिजाइन, प्रसंस्करण, पैकेजिंग, परिवहन आदि सहित सेवाओं की एक पूरी श्रृंखला प्रदान करते हैं।
पैकेजिंग और शिपिंग
1. जंग प्रूफ तेल से भरना
2. सुरक्षात्मक परतों के साथ पैकिंग
3. प्लाईवुड मामले, फूस, स्टील फ्रेम में फिक्स्ड
