उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई9" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~380/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
नमूना: | 9 इंच | गियर अनुपात: | 61:1 |
---|---|---|---|
सामग्री: | क्यूटी | शुद्धता: | 0.1° |
चालक: | बिजली की मोटर | टाइप: | सिंगल एक्सिस |
आवेदन पत्र: | सौर संयंत्र | रंग: | के रूप में अनुरोध किया |

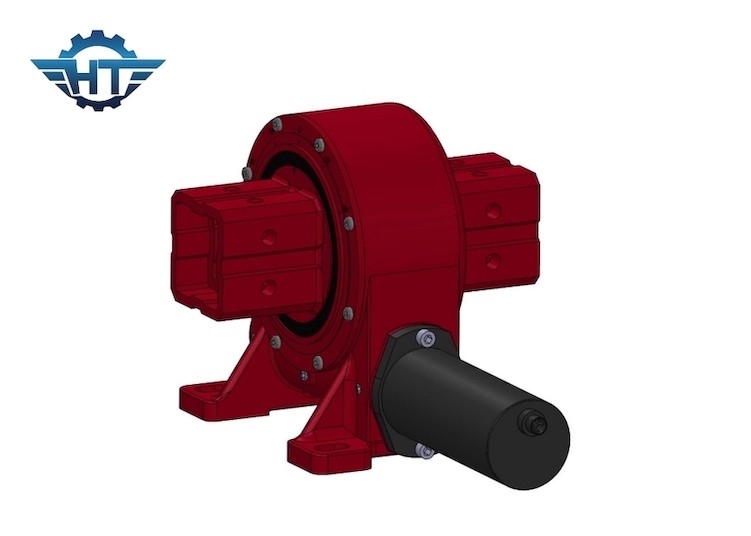

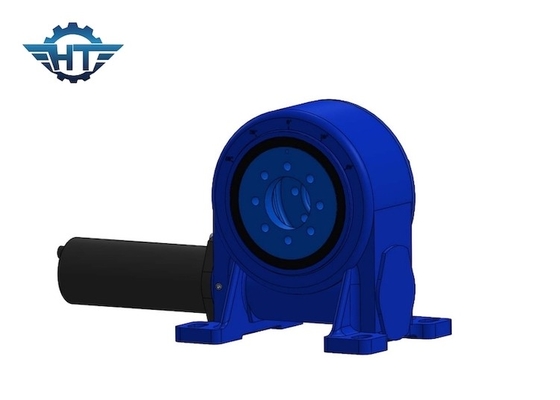

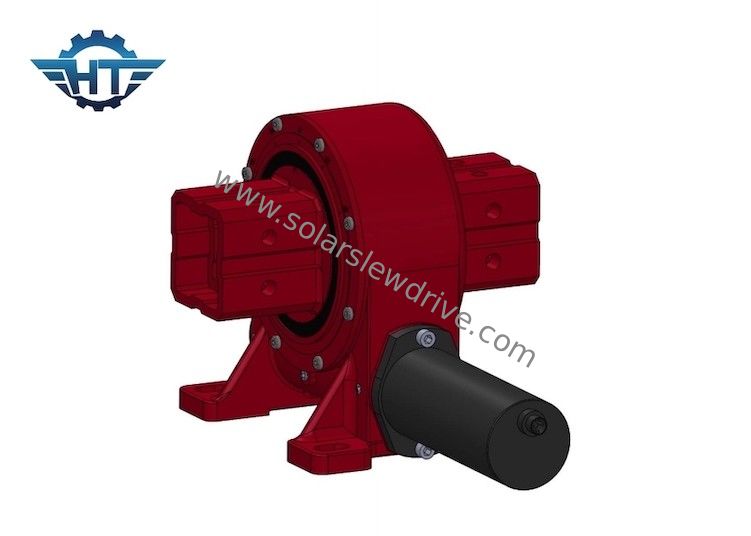

लिंकेज सोलर ट्रैकिंग सिस्टम के लिए हाई टॉर्क के साथ VE9 सिंगल वर्म गियर स्लीव ड्राइव
विवरण
स्लीविंग ड्राइव या स्लीविंग रिंग बियरिंग्स घूर्णन मॉड्यूल हैं जो एक कच्चा लोहा आवास में एकीकृत कॉम्पैक्ट घूर्णी इकाइयाँ हैं जिनमें गियर के साथ एक टर्निंग रिंग होती है।गियर टर्निंग रिंग को बड़ी सटीकता के साथ घुमाता है और सुचारू रोटेशन और अधिकतम प्रयास की अनुमति देता है।
विशेषताएँ
1. वर्म गियर सेल्फ-लॉकिंग विशेषताओं के कारण रिवर्स सेल्फ-लॉकिंग।यह सुविधा मेजबान के संचालन और सुरक्षा कारक की स्थिरता को बहुत बढ़ाती है।
2. पारंपरिक स्विंग उत्पादों की तुलना में, स्लीविंग ड्राइव गियरबॉक्स स्थापित करना आसान है, बनाए रखना आसान है, और काफी स्थापना स्थान बचाता है।
वीई स्लीविंग ड्राइव के पैरामीटर
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हाँ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 251 |
लाभ
1. स्लीविंग रिंग के आधार पर मजबूत पलटने वाला क्षण
2. लिफाफा कृमि ड्राइव अंदर
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा भार
4. स्टेटिक सेल्फ-लॉकिंग फंक्शन
5. अंदर रुकना
अनुप्रयोग
विशिष्ट स्लीविंग ड्राइव या स्लीविंग रिंग अनुप्रयोगों में सौर ऊर्जा, पवन टर्बाइन, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर और ऑटोमोटिव लिफ्ट शामिल हैं।
