उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई9" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
सामग्री: | क्यूटी | नमूना: | वीई9" |
---|---|---|---|
क्षमता: | 40% | गियर अनुपात: | 61:1 |
रेटेड आउटपुट टॉर्क: | 4300 एनएम | टोर्क पकड़ना: | 27200 एनएम |
झुकाव टोक़: | 16000 एनएम | सटीक: | 0.1 डिग्री से कम |

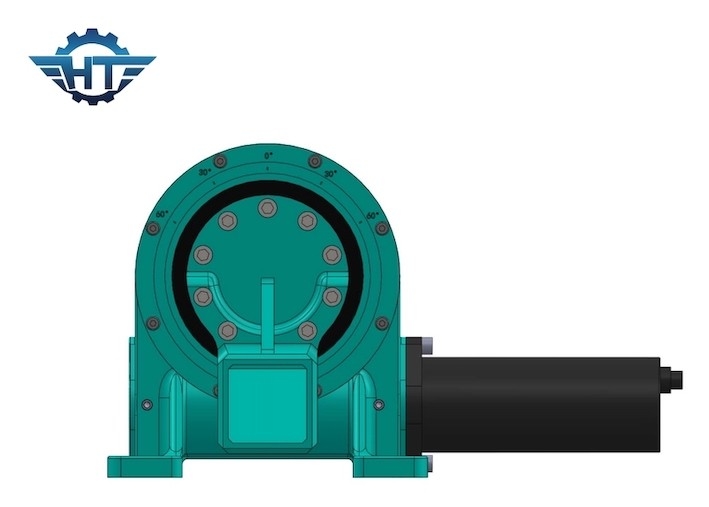

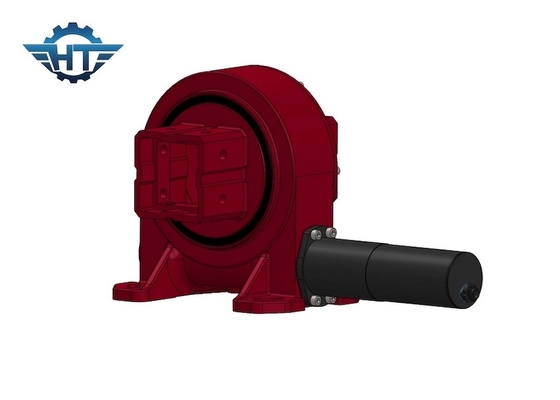

इलेक्ट्रिक मोटर सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए IP66 हैवी ड्यूटी स्लीव ड्राइव गियरबॉक्स
हैवी ड्यूटी स्लीव ड्राइव गियरबॉक्सविवरण
रोटरी ड्राइव डिवाइस को रोटरी रेड्यूसर, गियर रेड्यूसर, टर्नटेबल रेड्यूसर और स्लीविंग मैकेनिज्म के रूप में भी जाना जाता है।वे सभी प्रकार के रेड्यूसर हैं जो मुख्य समर्थन के रूप में स्लीविंग बेयरिंग का उपयोग करते हैं, और मंदी और पूर्ण-चक्र रोटेशन के कार्यों को महसूस करने के लिए सहायक ड्राइव स्रोत के रूप में गियर या वर्म्स का उपयोग करते हैं।स्लीविंग ड्राइव की संरचना में मुख्य रूप से गियर (या वर्म), स्लीविंग बेयरिंग, मोटर, केसिंग और बेस शामिल हैं।स्लीविंग ड्राइव को मूल रूप से सिंगल वर्म ड्राइव स्लीविंग ड्राइव, डबल वर्म ड्राइव स्लीविंग ड्राइव और स्पेशल टाइप स्लीविंग ड्राइव में विभाजित किया जा सकता है।
तकनीकी डेटा
नमूना: | वीई9 | उत्पत्ति का स्थान | चांगझौ, चीन |
ब्रैंड | हांग्तुओ | टाइप | संलग्न करना |
सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 4300 एनएम |
टिल्टिंग मोमेंट टॉर्क | 16 के एनएम | टोर्क पकड़ना | 27 के एनएम |
स्थिर अक्षीय रेटिंग | 60 केएन | स्टेटिक रेडियल रेटिंग | 130 केएन |
गतिशील अक्षीय रेटिंग | 30 केएन | गतिशील रेडियल रेटिंग | 65 केएन |
गियर अनुपात | 37:1 | क्षमता | 40% |
वीई स्लीव ड्राइव तकनीकी डेटा
नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | क्षमता | शुद्धता | स्व ताला | वज़न |
एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हाँ | किलोग्राम | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हाँ | 13 किलो |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | हाँ | 18 किलो |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | हाँ | 28 किग्रा |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | हाँ | 35 किग्रा |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | हाँ | 51किग्रा |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हाँ | 61 किग्रा |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | हाँ | 78 किग्रा |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | हाँ | 105 किग्रा |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हाँ | 185 किग्रा |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | हाँ | 244 किलो |
लाभ
1. रोटेशन ± 60 डिग्री, सॉफ़्टवेयर नियंत्रण विफलता के मामले में ड्राइव के अंदर हार्ड स्टॉप / हार्ड सीमा
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही सेट कर दिया जाता है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
