उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई5" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
नमूना: | वीई5" | सामग्री: | क्यूटी |
---|---|---|---|
समारोह: | गति कम करें टोक़ बढ़ाएं | प्रमाणन: | ISO, CE |
सुरक्षा: | संलग्न IP66 | उत्पत्ति का स्थान: | चांगझौ, चीन |
गारंटी: | 5~10 वर्ष | आकार: | 3 इंच से 25 इंच |

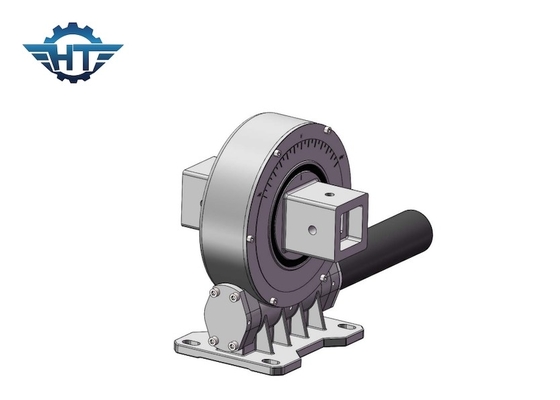

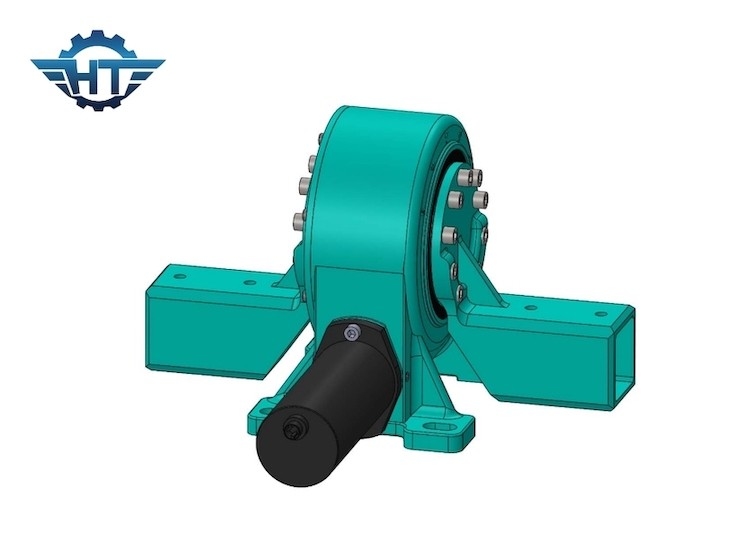

सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए IP66 सीलिंग और कॉम्पैक्ट स्लीविंग ड्राइव रेड्यूसर
कॉम्पैक्ट स्लीविंग ड्राइव रेड्यूसरविवरण
एक स्लीविंग ड्राइव एक गियरबॉक्स है जिसे विशेष रूप से उच्च घूर्णी आउटपुट टॉर्क प्रदान करते हुए उच्च अक्षीय, रेडियल और झुकाव पल भार को संभालने के लिए डिज़ाइन किया गया है।विभिन्न अनुप्रयोगों में, स्लीविंग ड्राइव को वर्म गियर स्लीविंग ड्राइव, स्लीविंग ड्राइव, बुर्ज बेयरिंग, वर्म ड्राइव, रोटरी यूनिट आदि के रूप में भी संदर्भित किया जा सकता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | प्रेसिजन (डिग्री) | प्रेसिजन (डिग्री) | आईपी | स्व ताला | वजन (किग्रा) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | 0.1 | 66 | हाँ | 12 किलो |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | 0.1 | 66 | हाँ | 18 किलो |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | 0.1 | 66 | हाँ | 32 किग्रा |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | 0.1 | 66 | हाँ | 28 किग्रा |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | 0.1 | 66 | हाँ | 52 किग्रा |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | 0.1 | 66 | हाँ | 65 किग्रा |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | 0.1 | 66 | हाँ | 88 किग्रा |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | 0.1 | 66 | हाँ | 135 किग्रा |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | 0.1 | 66 | हाँ | 192 किग्रा |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | 0.1 | 66 | हाँ | 251 किग्रा |
लाभ
स्लीविंग ड्राइव पारंपरिक गियरबॉक्स सिस्टम के लिए एक शक्तिशाली और लागत प्रभावी विकल्प है।इसके फायदों में शामिल हैं:
उच्च शक्ति घनत्व: जबकि स्लीविंग रिंग का उपयोग आमतौर पर स्लीविंग रोटेशन उत्पन्न करने के लिए किया जाता है, स्लीविंग ड्राइव तकनीक वर्म गियर के माध्यम से बिल्ट-इन ड्राइव को पेश करते हुए अपनी आंतरिक स्लीविंग रिंग की क्षमता का उपयोग करती है।मानक स्लीविंग रिंग और पिनियन की तुलना में, वर्म गियर डिज़ाइन के माध्यम से गति और कमी अनुपात को बेहतर ढंग से नियंत्रित किया जा सकता है।
स्पेस सेविंग: स्लीविंग ड्राइव वर्टिकल प्लेन में काफी जगह बचा सकते हैं, क्योंकि स्पीड में कमी के लिए किसी अतिरिक्त गियरबॉक्स की आवश्यकता नहीं होती है।
आंतरिक घटकों की सुरक्षा: कठोर वातावरण में, संलग्न हाउसिंग स्लीविंग ड्राइव आंतरिक घटकों को विभिन्न सीलिंग समाधानों के साथ मलबे और संदूषण से बचाते हैं।
प्लग एंड प्ले: एक बार जब स्विंग ड्राइव चालू हो जाती है और एक शक्ति स्रोत से जुड़ जाती है, तो इसे किसी भी सिस्टम में एकीकृत और स्थापित किया जा सकता है।
अनुकूलन योग्य: स्लीविंग ड्राइव को उनके एप्लिकेशन के अनुरूप अनुकूलित किया जा सकता है, जैसे कि कई ड्राइव मोटर्स को डबल टॉर्क क्षमता में शामिल करना।
अनुप्रयोग
स्लीविंग ड्राइव सहित कई अनुप्रयोगों में पाया जा सकता है:
निर्माण उपकरण
अक्षय ऊर्जा सौर ट्रैकर
पवन चक्की
टर्नटेबल्स और वेल्डिंग पोजिशनर्स
पैकेजिंग और पैकेजिंग उपकरण
समनुक्रम
हवाई मंच
वैक्यूम ट्रक
सार्वजनिक परिवहन आदि
