उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HANGTUO |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई5" |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
मूल्य: | 145~226 USD/PC |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 30 दिन |
आपूर्ति की क्षमता: | 12000 पीसी/वर्ष |
टाइप: | स्लीविंग ड्राइव | सामग्री: | क्यूटी |
---|---|---|---|
आवेदन पत्र: | सौर ताप भंडारण प्रणाली | गारंटी: | 10 वर्ष |
रंग: | ग्राहक की आवश्यकता | आकार: | 3 इंच - 25 इंच |
मोटर: | 24वीडीसी | विशेषता: | 30 साल का जीवन कर्तव्य |

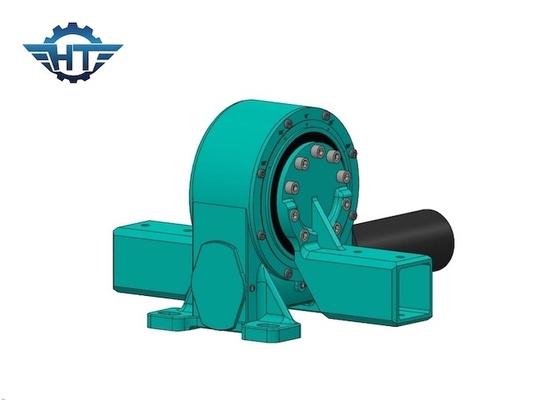

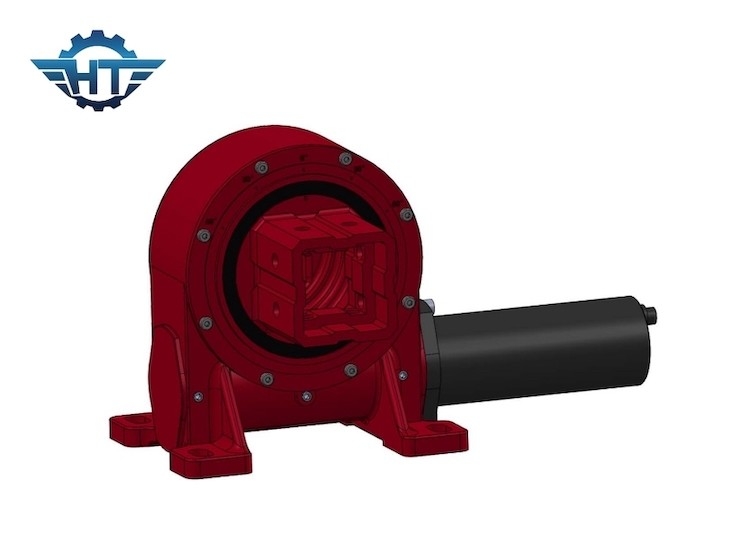

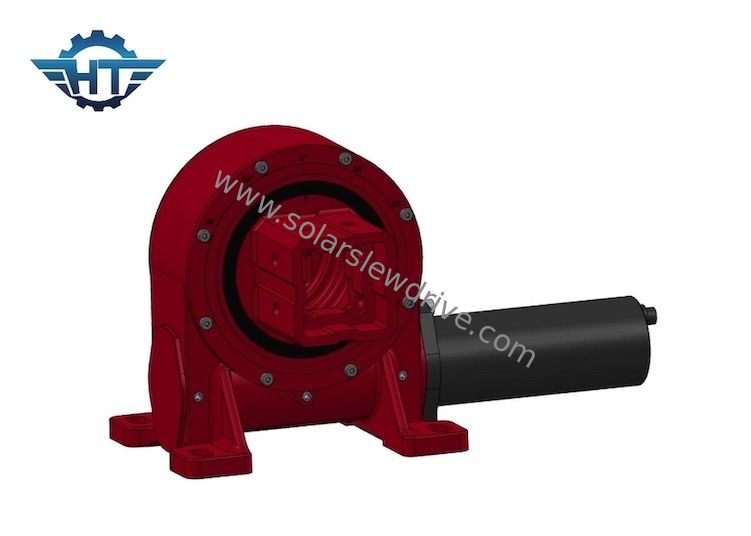

सौर ताप भंडारण प्रणाली के लिए कॉम्पैक्ट छोटे आकार के वर्म गियर स्लीव ड्राइव गियरबॉक्स:
छोटे आकार के कृमि गियर स्लीव ड्राइवविवरण
क्योंकि रोटरी रेड्यूसर स्लीविंग बेयरिंग और कुंडलाकार लिफाफा वर्म संरचना को अपनाता है, यह मल्टी-टूथ संपर्क प्राप्त कर सकता है, इसलिए ट्रांसमिशन टॉर्क बड़ा है, ऑपरेशन स्थिर है, और यह बड़े रेडियल और अक्षीय भार और मजबूत पलटने वाले क्षणों का सामना कर सकता है (विरोधी) -रोटेशन टॉर्क)।पवन प्रतिरोध), व्यापक रूप से सौर फोटोवोल्टिक ट्रैकिंग सिस्टम और अन्य नई ऊर्जा उद्योगों में उपयोग किया जाता है।
लंबवत स्लीव ड्राइव प्रदर्शन पैरामीटर्स
नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | क्षमता | शुद्धता | स्व ताला | वज़न |
एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हाँ | किलोग्राम | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हाँ | 13 किलो |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | हाँ | 18 किलो |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | हाँ | 28 किग्रा |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | हाँ | 35 किग्रा |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | हाँ | 51किग्रा |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हाँ | 61 किग्रा |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | हाँ | 78 किग्रा |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | हाँ | 105 किग्रा |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हाँ | 185 किग्रा |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | हाँ | 244 किलो |
विशेषताएँ
1. 0~180° या ±60° . से घुमाएं
2. बाईं या दाईं ओर 12V/24V मोटर कनेक्ट करें
3. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना
5. तर्कसंगत स्थान उपयोग
6. गियर सेल्फ लॉकिंग है
7. उच्च बैकहोल्डिंग टोक़, लंबवत स्थापना के लिए उपयुक्त
8. कम रखरखाव
