अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HANGTUO |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | वीई7" |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | 145~226 USD/PC |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 15 ~ 30 दिन |
| आपूर्ति की क्षमता: | 12000 पीसीएस/वर्ष |
| आवेदन: | सौर ट्रैकिंग सिस्टम | आकार: | 5 इंच |
|---|---|---|---|
| सुरक्षा स्तर: | IP66 | एक्सिस: | वर्टिकल सिंगल एक्सिस |
| निरीक्षण रिपोर्ट: | हाँ | ओएम: | उपलब्ध |
| स्टॉक: | स्टॉक में नमूना | वोल्टेज: | 24वी/48वी/110वी/220वी/380वी |

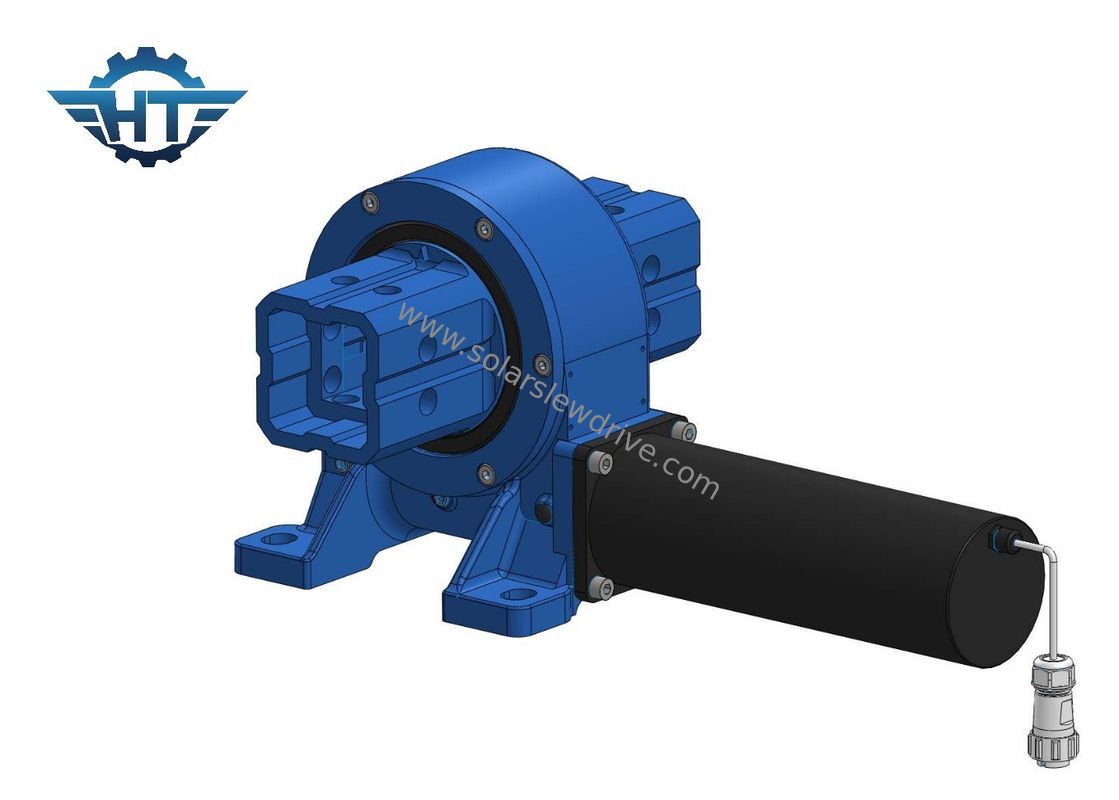

सौर ट्रैकिंग सिस्टम के लिए कॉम्पैक्ट डिजाइन सोलर स्लीविंग ड्राइव
कॉम्पैक्ट डिजाइन सोलर स्लीविंग ड्राइव विवरण
वर्म गियर सौर ट्रैकिंग स्लीविंग ड्राइव सौर ट्रैकिंग सिस्टम में सौर पैनलों के सटीक आंदोलन और अभिविन्यास के लिए डिज़ाइन किया गया एक विशेष यांत्रिक घटक है।यहाँ इसकी मुख्य विशेषताओं और कार्यक्षमताओं का एक विस्तृत विवरण है.
सौर ट्रैकिंग स्लीविंग ड्राइव की मुख्य विशेषता एक वर्म गियर तंत्र का उपयोग है। इसमें एक वर्म स्क्रू शामिल है जो एक दांत वाले पहिया (वर्म व्हील) के साथ जुड़ता है।कीड़ा पेंच और कीड़ा पहिया पर दांतों की हेलिकल व्यवस्था गति के एक दिशा हस्तांतरण सुनिश्चित करता है, ड्राइव को उत्कृष्ट पकड़ क्षमता प्रदान करता है और पीछे की ओर ड्राइविंग को रोकता है।
कृमि गियर का डिजाइन घुमावदार ड्राइव को उच्च परिशुद्धता और सटीकता प्रदान करता है।यह सौर ट्रैकिंग प्रणालियों के लिए आवश्यक है क्योंकि यह सौर पैनलों को सूर्य के मार्ग का पालन करने के लिए सटीक समायोजन की अनुमति देता हैकृमि गियर प्रणाली में प्रतिकूल प्रतिक्रिया की कमी यह सुनिश्चित करती है कि सौर ट्रैकर बिना किसी खेल या विचलन के अपनी स्थिति बनाए रखे, जिससे कुशल ऊर्जा कैप्चर में योगदान मिले।
ऊर्ध्वाधर सौर ट्रैकिंग स्विंग ड्राइव प्रदर्शन मापदंड
| मॉडल | अनुपात | नामित आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | रखरखाव टोक़ | दक्षता | सटीकता | स्व-लॉकिंग | वजन |
| एन.एम. | एन.एम. | kN | kN | एन.एम. | डिग्री | हाँ | किलो | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | ४०% | ≤0.1 | हाँ | 13 किलो |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | ४०% | ≤0.1 | हाँ | 18 किलो |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | ४०% | ≤0.1 | हाँ | 28 किलो |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | ४०% | ≤0.1 | हाँ | 35 किलो |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | ४०% | ≤0.1 | हाँ | 51 किलोग्राम |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | ४०% | ≤0.1 | हाँ | 61 किलोग्राम |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | ४०% | ≤0.1 | हाँ | 78 किलोग्राम |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | ४०% | ≤0.1 | हाँ | 105 किलो |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | ४०% | ≤0.1 | हाँ | 185 किलो |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | ४०% | ≤0.1 | हाँ | 244 किलो |
विशेषताएं
गियर कम करना:
वे आम तौर पर एक गियर कमी तंत्र को शामिल करते हैं जो कम टोक़ वाले मोटर्स या अन्य बिजली स्रोतों द्वारा संचालित होने पर भी उच्च आउटपुट टोक़ की अनुमति देता है।
सील डिजाइनः
कई घुमावदार ड्राइवों को धूल, नमी और अन्य प्रदूषकों जैसे पर्यावरणीय कारकों के खिलाफ सील करने के लिए डिज़ाइन किया गया है, विभिन्न परिस्थितियों में स्थायित्व और विश्वसनीयता प्रदान करता है।
आवेदन
निर्माण उपकरण:
घुमावदार ड्राइव का उपयोग निर्माण मशीनरी जैसे कि क्रेन, खुदाई मशीन और कंक्रीट पंप में नियंत्रित घूर्णन और आंदोलन के लिए किया जाता है।
औद्योगिक टर्नटेबल:
विनिर्माण और सामग्री हैंडलिंग अनुप्रयोगों में उपयोग किए जाने वाले औद्योगिक टर्नटेबल्स में अक्सर चिकनी और सटीक घूर्णन के लिए घुमावदार ड्राइव शामिल होते हैं।
हवाई प्लेटफार्म और मैनलिफ्ट:
घुमावदार ड्राइव को नियंत्रित रोटेशन और पोजिशनिंग की सुविधा के लिए हवाई कार्य प्लेटफार्मों, लिफ्टों और क्रेन में पाया जाता है।
