उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | ZSE 7 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
नमूना: | 7 इंच | गियर अनुपात: | 57: 1 |
---|---|---|---|
आवेदन: | सीपीवी, सीएसपी | उत्पत्ति के प्लेस: | चांगझौ, चीन |
चालक: | हॉल सेंसर के साथ 24VDC गियर मोटर | स्थापना: | खड़ा |
रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.05 डिग्री से कम है |
हाई लाइट: | स्लीव ड्राइव मोटर,वर्म गियर स्लीव ड्राइव |

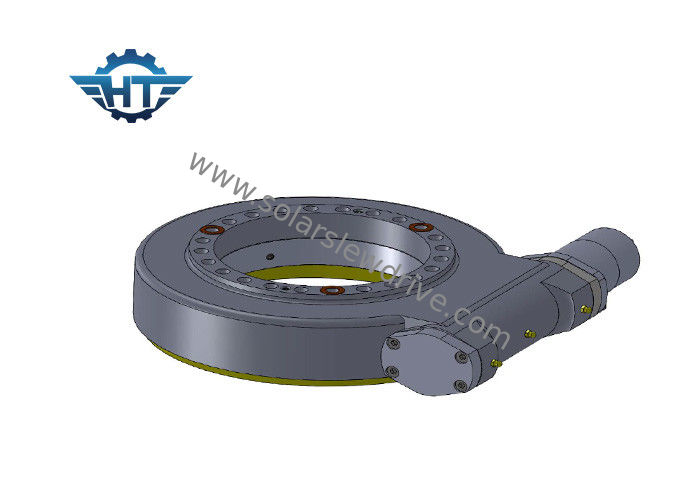

24 VDC इलेक्ट्रिक प्लैनेटरी गियर मोटर्स के साथ उच्च परिशुद्धता जेडएसई सीरीज सोलर स्लीविंग ड्राइव
विवरण
बैकलैश - गियर दांतों और कीड़ा के बीच मौजूदा निकासी अंतराल एक बहुत ही सामान्य और अक्सर गियर और ड्राइव सिस्टम के डिजाइन में एक महत्वपूर्ण और महत्वपूर्ण कारक है।उनके बीच अंतराल कमरे में स्नेहन को लागू करने की अनुमति देता है और अंदर ऑपरेशन गर्मी के तनाव को समायोजित करने में मदद कर सकता है।
गियर और वर्म निकट संपर्क की स्थिति में संपर्क करते हैं।यह बदले में ड्राइविंग बल के एक अत्यधिक कुशल हस्तांतरण, वर्दी लोड वितरण और ड्राइव में स्थिति सटीकता का एक बहुत प्रभावशाली स्तर के लिए अनुमति देता है
हमारे स्लीविंग गियरबॉक्स ने चरम ऑपरेटिंग परिस्थितियों में अच्छा प्रदर्शन किया है।हमने मानक भागों से लागत बचत के साथ स्लीव ड्राइव प्रदान की, लीड रेंज को कम किया, पूरे रेंज में परीक्षण और सिद्ध डिज़ाइन और विशेष रूप से बड़े पैमाने पर उत्पादन में सेवा के लिए आसानी से उपलब्ध पुर्जों को उपलब्ध कराया।
जेडएसई स्लीपिंग ड्राइव के पैरामीटर
नमूना | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन | अनुपात |
एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हाँ | किलोग्राम | ||||
3 " | 31: 1 | 150 | 1500 | ३० | १५ | 1750 है | 40% | 0 ° है | हाँ | 9 किलो | 31: 1 |
5 " | 37: 1 | 317.5 है | 6000 है | ६ 68 | २। | 2300 है | 40% | 0 ° है | हाँ | 14 किलो | 37: 1 |
7 " | 57: 1 | 875 है | 10500 है | 132 | ५ 58 | 3300 है | 40% | 0 ° है | हाँ | 23 किग्रा | 57: 1 |
9 " | 61: 1 | 1425 है | 49900 है | 340 | 130 | 7700 है | 40% | 0 ° है | हाँ | 44 किग्रा | 61: 1 |
एसई स्लीविंग ड्राइव के पैरामीटर
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
1 ” | 32: 1 | 400 | 1000 | 1800 | २२ | १२ | 40% | ≤0.1 | हाँ | ६ |
3 ” | 31: 1 | 600 | 1500 | 3000 | ३० | १६ | 40% | ≤0.1 | हाँ | । |
5 ” | 37: 1 | 800 | 6000 है | 9200 रु | ६ 68 | २। | 40% | ≤0.1 | हाँ | १२ |
7 ” | 57: 1 | 2000 | 13500 है | 13200 रु | 132 | ५ 58 | 40% | ≤0.1 | हाँ | २१ |
9 ” | 61: 1 | 4400 है | 45000 रु | 30800 है | 340 | 130 | 40% | ≤0.1 | हाँ | ४ ९ |
12 ” | 78: 1 | 5800 | 54400 है | 40560 है | 480 | 190 | 40% | ≤0.1 | हाँ | ६१ |
14 ” | 85: 1 | 6550 है | 68000 है | ५४२०० | 680 है | 230 | 40% | ≤0.1 | हाँ | 63 |
17 ” | 102: 1 | 9400 रु | 135600 है | 65040 है | 980 है | 390 है | 40% | ≤0.1 | हाँ | 105 |
21 ” | 125: 1 | 16000 | 203400 है | 81000 | 1600 रु | 640 है | 40% | ≤0.1 | हाँ | 149 |
25 ” | 150: 1 | 21000 | 271160 है | 89000 रु | 2400 है | 950 है | 40% | ≤0.1 | हाँ | 204 |
जो आवेदन उच्च परिशुद्धता की आवश्यकता है
1. रोटरी टेबल
2. रोबोट प्रणाली
3. केंद्रित सौर ऊर्जा स्टेशन
4. एंटीना सैटेलाइट
