उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE7 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
नमूना: | SE7 | गियर अनुपात: | 57: 1 |
---|---|---|---|
दक्षता: | 40% | रंग: | RAL 9006 या अनुरोध के अनुसार |
आवेदन: | सोलर ट्रैकर | उत्पत्ति के प्लेस: | चांगझौ, चीन |
चालक: | 220VAC / 380VAC / 24VDC मोटर | गारंटी: | 5 ~ 10 साल |
प्रमाणपत्र: | ISO9001, CE | स्थापना वेबसाइट: | खुला मैदान या छत ऊपर |
फ़ीचर: | सुरक्षित, आसान स्थापना, लंबे जीवन | रखरखाव: | नि: शुल्क |
हाई लाइट: | वर्म गियर स्लीव ड्राइव,स्लीविंग रिंग गियर |

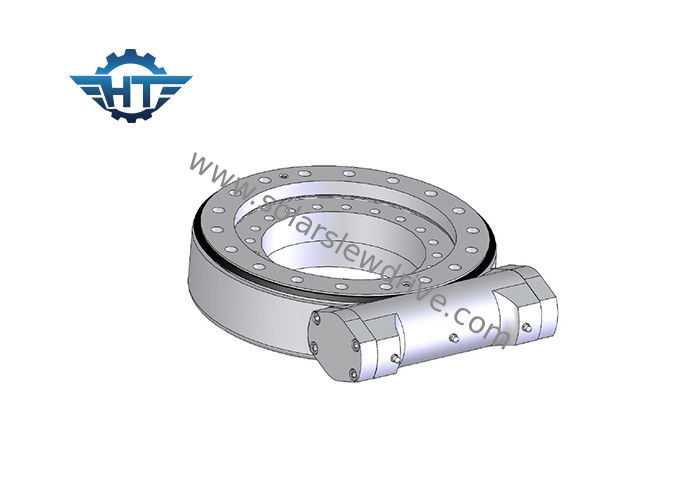

सोलर ट्रैकिंग सिस्टम के लिए गियर पेंटिंग 57 के साथ पाउडर पेंटिंग वर्म स्लीव ड्राइव गियरबॉक्स
विवरण
स्लीव ड्राइव के बारे में जानकारी- एक उपयुक्त स्लीव ड्राइव कैसे चुनें
कई प्रकार के स्लीव ड्राइव हैं, जिन्हें निम्नलिखित कारकों को ध्यान में रखते हुए चुना जा सकता है।
1. लोड क्षमता, दिशा और गुण: स्लीव ड्राइव हल्के भार वहन करने के लिए उपयुक्त है, और रोलर बीयरिंग भारी भार और प्रभाव भार के लिए उपयुक्त हैं।जब रोलिंग असर शुद्ध अक्षीय भार के अधीन होता है, तो थ्रस्ट बेयरिंग का चयन आम तौर पर किया जाता है, और जब रोलिंग असर शुद्ध रेडियल भार के अधीन होता है, तो गहरी नाली बॉल बेयरिंग या शॉर्ट बेलनाकार रोलर असर आमतौर पर चुना जाता है, और जब रोटरी डिवाइस होता है शुद्ध रेडियल भार के संपर्क में, एक छोटी अक्षीय भार भी है, आप गहरी नाली बॉल बेयरिंग, कोणीय संपर्क बॉल बेयरिंग, पतला रोलर बीयरिंग और सेंटिंग बॉल या सेंटिंग रोलर बियरिंग चुन सकते हैं।जब अक्षीय भार बड़ा होता है, तो कोणीय संपर्क बॉल बेयरिंग और पतला रोलर बीयरिंग के संपर्क कोण का चयन किया जा सकता है, या सेंट्रिपेटल बियरिंग्स और थ्रस्ट बियरिंग्स का उपयोग किया जाता है, जो विशेष रूप से उच्च अक्षीय भार या बड़े अक्षीय के लिए विशेष आवश्यकताओं के लिए उपयुक्त है। कठोरता।
2. अनुमत गति: अलग-अलग चालक प्रकार की स्लीव ड्राइव के लिए, सामान्य तौर पर, छोटे घर्षण और कम ताप क्षमता वाले बियरिंग्स उच्च गति के लिए उपयुक्त होते हैं।डिजाइन को अपनी अंतिम घूर्णी गति से नीचे की परिस्थितियों में काम करने के लिए रोटरी रोलिंग बीयरिंग के लिए प्रयास करना चाहिए।
3. कठोरता: जब स्लीव ड्राइव यूनिट का बीयरिंग भार वहन करता है, तो असर वाली रिंग और रोलिंग बॉडी का संपर्क स्थान लोचदार विरूपण का उत्पादन करेगा, विरूपण राशि लोड के लिए आनुपातिक है, और इसका अनुपात असर कठोरता का आकार निर्धारित करता है।असर की कठोरता को आम तौर पर असर के पूर्व-कसने से बेहतर किया जा सकता है।इसके अलावा, असर समर्थन डिजाइन में, बीयरिंग के संयोजन और व्यवस्था पर विचार करने से भी असर समर्थन कठोरता में सुधार हो सकता है।
4. ट्यूनिंग प्रदर्शन और स्थापना त्रुटि: असर के काम की स्थिति में लोड होने के बाद, खराब स्थापना और स्थिति विनिर्माण त्रुटियों के कारण होगी।इस समय, शाफ्ट मछली पकड़ने और थर्मल विस्तार और अन्य कारणों के कारण, असर बहुत अधिक भार वहन करता है, जिससे प्रारंभिक क्षति होती है।स्वचालित केंद्रित बीयरिंग अपने आप स्थापना त्रुटियों के कारण उत्पन्न दोषों को दूर कर सकते हैं और इसलिए ऐसे उपयोगों के लिए उपयुक्त हैं।
5. स्लीव ड्राइव इंस्टॉलेशन और डिसएस्पैरेज़: टैप किए गए रोलर बेयरिंग, रोलर बेयरिंग और टेपर्ड रोलर बेयरिंग इत्यादि, आंतरिक और बाहरी रिंग से संबंधित होते हैं, इन्हें असर प्रकार (जिसे तथाकथित अलग-अलग बेयरिंग) कहा जा सकता है, स्थापित करना और अलग करना आसान है ।
SE14 की प्रदर्शन तालिका
नमूना | क्षैतिज 14 इंच कीड़ा ड्राइव |
अनुपात | 85: 1 |
आईपी ग्रेड | IP66 |
रेटेड उत्पादन टोक़ | 44 kNm |
झुका हुआ टोक़ | 135 kNm |
अक्षीय भार | 680 केएन |
रेडियल लोड | 230 केएन |
टोर्क पकड़ना | 68 kNm |
दक्षता | 40% |
शुद्धता | °0.1 ° |
स्व ताला | हाँ |
वजन | 62 किग्रा |
वर्किंग टेम्परेचर | -30 ~ + 120 ℃ |
आवेदन की गुंजाइश
विशिष्ट अनुप्रयोगों में सौर ट्रैकर, पवन टर्बाइन, उपग्रह और रडार व्यंजन, ट्रक क्रेन, मैन लिफ्ट्स, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर एस और ऑटोमोटिव लिफ्ट शामिल हैं।
हमारी सेवाएं
10 से अधिक विभिन्न आकार हैं, 3 'आकार से 25 "इंच के आकार के साथ शुरू होते हैं, उनमें से 5", 7 ", 9" 12 ", 14", 17 ", 19" और 21 "हैं। वे दोनों व्यापक रूप से उपयोग किए जाते हैं। सौर ट्रैकिंग सिस्टम (पीवी, सीपीवी, एचसीपीवी और हेलियोस्टेट) और नियमित वाहन, जैसे कि मैन लिफ्ट, ट्रक क्रेन, साथ ही मॉड्यूलर वाहन।
