उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE9 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1100 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
प्रकार: | वीई स्लीविंग ड्राइव | सामग्री: | 42CrMo या 50Mn |
---|---|---|---|
गारंटी: | 5 ~ 10 साल | आकार: | 3 इंच से 25 इंच |
दाँत का प्रकार: | पेचदार दांत | मोटर: | एसी या डीसी या हाइडारुलिक |
रंग: | ग्राहक आवश्यक | आवेदन: | सोलर ट्रैकर |
हाई लाइट: | solar slew drive,slewing drive for solar tracking system |

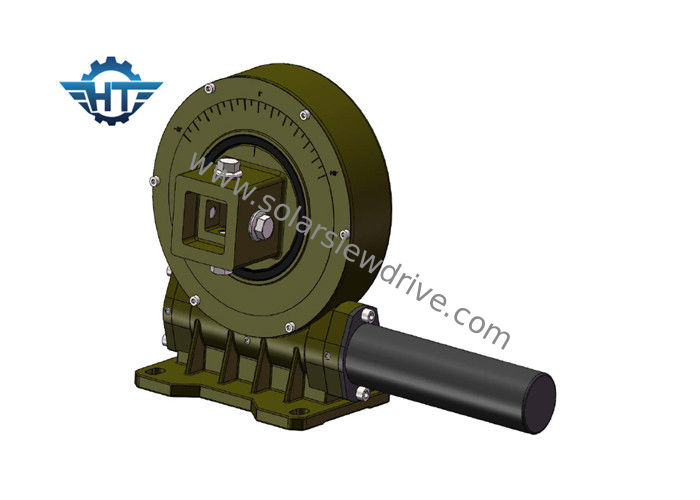

वीवाई 9 वर्टिकल वर्म गियर स्लीव ड्राइव विथ 12 वी डीसी गियर मोटर एंड एनक्लोज्ड हाउसिंग फॉर आउटडोर यूज
विवरण
स्लीव ड्राइव एकीकृत ड्राइव पावर स्रोत के साथ एक पूर्ण-चक्र रोटरी गति में कमी ड्राइव तंत्र है। इसका उपयोग ड्राइव अनुयायी और तंत्र के लगाव के रूप में किया जाता है।
लाभ
1. प्रतिरूपकता
रोटरी ड्राइव के एकीकरण की उच्च डिग्री के कारण, उपयोगकर्ता को उन घटकों के प्रत्येक टुकड़े को खरीदने और संसाधित करने की आवश्यकता नहीं होती है जो घूर्णन उपकरण बनाते हैं, और एक निश्चित सीमा तक उत्पाद उत्पादन की शुरुआत में तैयारी की प्रक्रिया को कम करते हैं, जिससे श्रम उत्पादकता में बहुत सुधार हुआ।
2. सुरक्षा
वर्म गियर ड्राइव रिवर्स सेल्फ-लॉकिंग विशेषताओं के साथ, रिवर्स सेल्फ-लॉकिंग को प्राप्त कर सकता है, जिसे केवल वर्म द्वारा संचालित किया जा सकता है, और वर्म गियर द्वारा संचालित नहीं किया जा सकता है। यह सुविधा अनुमति देती है कि वैज्ञानिक और तकनीकी सामग्री की मेजबानी में सुधार करते हुए रोटरी ड्राइव को उठाने, हवाई काम और अन्य उपकरणों में व्यापक रूप से उपयोग किया जा सकता है, लेकिन मेजबान संचालन और संचालन सुरक्षा कारक की स्थिरता को भी बढ़ाता है। स्थापना के साथ तुलना में आसान, बनाए रखने के लिए आसान है, स्थापना के लिए जगह बचाने के लिए, पारंपरिक रोटरी उत्पादों के साथ स्लीव ड्राइव।
3. मेजबान डिजाइन को सरल बनाएं
पारंपरिक गियर ड्राइव की तुलना में, वर्म गियर ड्राइव अपेक्षाकृत बड़ी कमी अनुपात हो सकता है, कुछ मामलों में, मेजबान reducer भागों को बचा सकता है, ताकि ग्राहकों के लिए खरीद लागत को कम किया जा सके, लेकिन मेजबान विफलता दर को भी काफी कम कर देता है।
अनुप्रयोगों
हमारे उत्पादों में स्लीविंग ड्राइव और संबंधित घटक शामिल हैं, जो मुख्य रूप से एकल या दोहरी अक्ष सौर ट्रैकिंग सिस्टम, निर्माण वाहनों, पोर्ट मशीनरी, मॉड्यूलर वाहनों और छोटे पवन ऊर्जा प्रणालियों में लागू होते हैं।
स्लीविंग ड्राइव / रिड्यूसर को घर से ग्राहक द्वारा पीवी / सीपीवी / सीएसपी सोलर थर्मल ट्रैकिंग सिस्टम के लिए चुना जा रहा है, जिसमें घंटे के वर्म शाफ्ट के साथ स्लीविंग रिंग के संयोजन के कारण, जो अधिक दांतों का संपर्क प्रदान करता है, ड्राइव डिस्क और स्मूथ रोटेशन को बढ़ाता है। पीवी, सीपीवी, सीएसपी और सौर तापीय विद्युत ट्रैकिंग क्षेत्रों में नियमित और सटीक ट्रैकिंग आवश्यकताओं को पूरा करने के लिए 60 से अधिक मॉडलों के साथ 3 इंच से 25 इंच तक के विभिन्न आकार उपलब्ध हैं।
तकनीकी डेटा
VE मॉडल प्रदर्शन पैरामीटर | ||||||||||||
आदर्श | रेटेड उत्पादन टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | परिशुद्धता (डिग्री) | शुद्धता | आईपी | काम कर रहे टेप (℃) | स्व ताला | वजन (किग्रा) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 12 किलो |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 32kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 52 किग्रा |
12 " | 5600 | 40,560 | 25000 | 77 | 190 | 78: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 88 किग्रा |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 135 किलो |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 192 किग्रा |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 251 किग्रा |
