उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE3" |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
---|---|
मूल्य: | USD 200~300/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
आदर्श: | SE3 | प्रकार: | कृमि और गियर |
---|---|---|---|
रंग: | के रूप में अनुरोध किया | गियर अनुपात: | 31:1 |
ओईएम: | उपलब्ध | सामग्री: | क्यूटी और 42सीआरएमओ |
प्रमाणपत्र: | आईएसओ 9 001, सीई | चित्र: | उपलब्ध |
हाई लाइट: | No input file specified.,iP66 protection slew drive gearbox,Worm Gear Envelope slew drive |

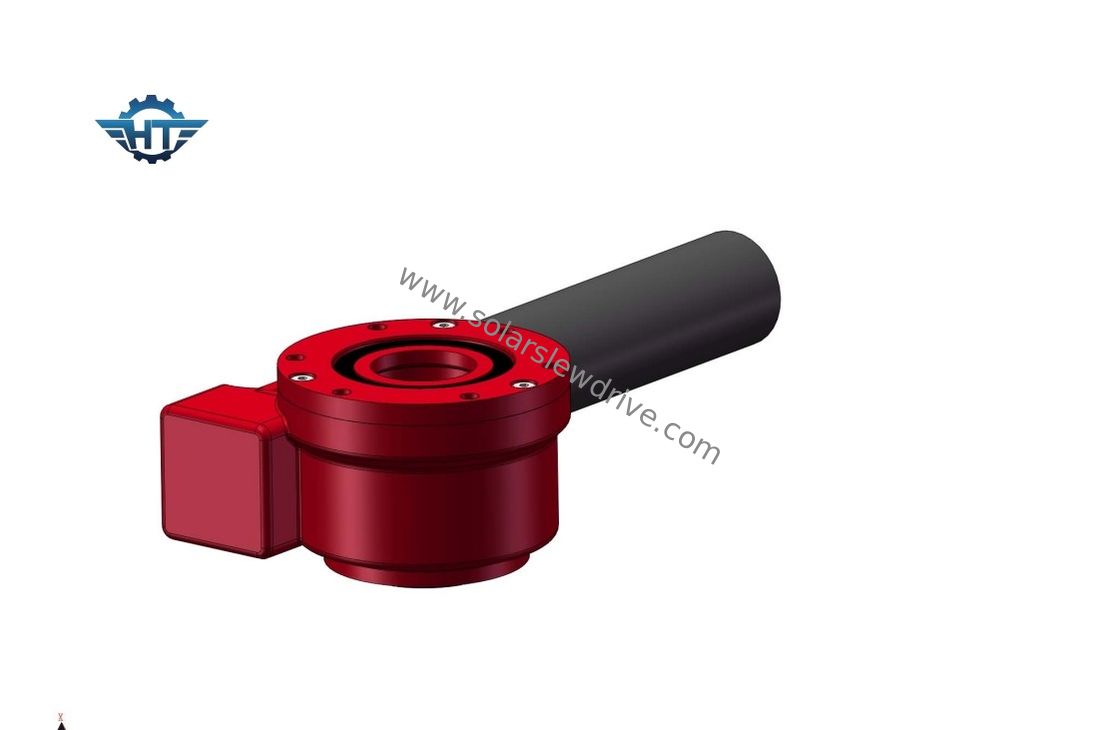

SE3 वर्म गियर लिफाफा सोलर स्लीव ड्राइव IP66 प्रोटेक्शन के साथ आउटडोर सोलर ट्रैकिंग सिस्टम के लिए
वर्म गियर स्लीविंग ड्राइव विवरण
जैसे-जैसे तकनीक में सुधार हुआ है, अधिक स्लीविंग ड्राइव ऑवरग्लास वर्म तकनीक का उपयोग कर रहे हैं, जिसमें वर्म को गियर में अधिक दांतों को संलग्न करने के लिए आकार दिया जाता है, इस प्रकार टॉर्क में सुधार होता है और बैकलैश कम हो जाता है।
इससे दांतों की जुड़ाव अधिक ताकत, दक्षता और स्थायित्व में परिणाम देता है। स्लीविंग ड्राइव मानक वर्म तकनीक का उपयोग करता है जिसमें क्षैतिज पर कीड़ा, शाफ्ट का गति अनुपात कीड़ा पर धागे की संख्या और संख्या के बीच संबंध पर निर्भर करता है। कृमि गियर में दांत।
एसई सीरीज का प्रदर्शन
आदर्श | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हां | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हां | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | हां | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | हां | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | हां | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हां | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | हां | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | हां | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हां | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | हां | 204 |
स्लीव ड्राइव की स्थापना
1. बढ़ते ढांचे को साफ करें, उदाहरण के लिए वेल्डिंग, गैल्वनाइजिंग, अवशेष, गंदगी आदि से।
2. स्लीव ड्राइव को आई बोल्ट से लिफ्ट करें।
3. स्लीव ड्राइव को अनलोडेड कंडीशन में माउंट किया जाएगा।
4. बोल्ट कसने वाले बलों के बीच विचलन से बचने के लिए निम्नलिखित प्रक्रिया का पालन किया जाएगा।
5. थ्रेड लॉक लिक्विड को थ्रेड्स पर लगाएं।
6. पूरी तरह से फिटिंग भागों का अनुरोध करते हुए थ्रेड गैप पर थ्रेड लॉक लिक्विड बिछाएं।
7. बोल्ट को क्रॉसवाइज प्रीलोड करें।नीचे दिए गए स्केच में सामान्य पैटर्न देखें कि क्रॉसवाइज अनुक्रम में बोल्ट कैसे टॉर्क प्राप्त करते हैं।आंतरिक या बाहरी रिंग से शुरू करें।सभी बोल्टों की क्रॉसवाइज टॉर्किंग को टाइटिंग टॉर्क के 30% तक करें।फिर क्रॉसवाइज टॉर्क को कसने वाले टॉर्क के 80% तक दोहराएं।अंत में कसने वाले टॉर्क के 100% तक क्रॉसवाइज टॉर्क।
ऐसे कई अनुप्रयोग हैं जहां एक रोटरी ड्राइव का उपयोग किया जा सकता है, प्राथमिक क्योंकि यह उन अनुप्रयोगों के लिए उपयुक्त है जिन्हें बिजली और घूर्णन टोक़ बनाए रखने के लिए लोड की आवश्यकता होती है।
विशिष्ट स्विंग ड्राइव अनुप्रयोगों में शामिल हैं, लेकिन इन तक सीमित नहीं हैं:
1.सौर ट्रैकर
2. पवन टर्बाइन
3. पुरुषों की लिफ्ट
4. हाइड्रोलिक मशीनरी
5. टेलीहैंडलर
6.खुदाई
7. लिफ्ट
8. क्रेन
9.ड्रिलिंग उपकरण
10.सैन्य उपकरण
