उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई8" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~380/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
आवेदन: | सौर पैनल लचीला ट्रैकिंग सिस्टम | मोटर: | 24VDC मोटर |
---|---|---|---|
कोटिंग क्लास: | सी 5 | विशेषता: | जल्दी स्थापना |
स्नेहन: | ग्रीज़ | सुरक्षा स्तर: | IP66 |
वर्ग आउटपुट: | 94*94 मिमी | मोटर का प्रकार: | ग्रह ब्रश डीसी मोटर |
हाई लाइट: | Ve8 "सौर ट्रैकर स्लेव ड्राइव,24 वीडीसी गियरबॉक्स सौर ट्रैकर स्लेव ड्राइव,सौर ट्रैकर के लिए ip66 स्लेव ड्राइव |

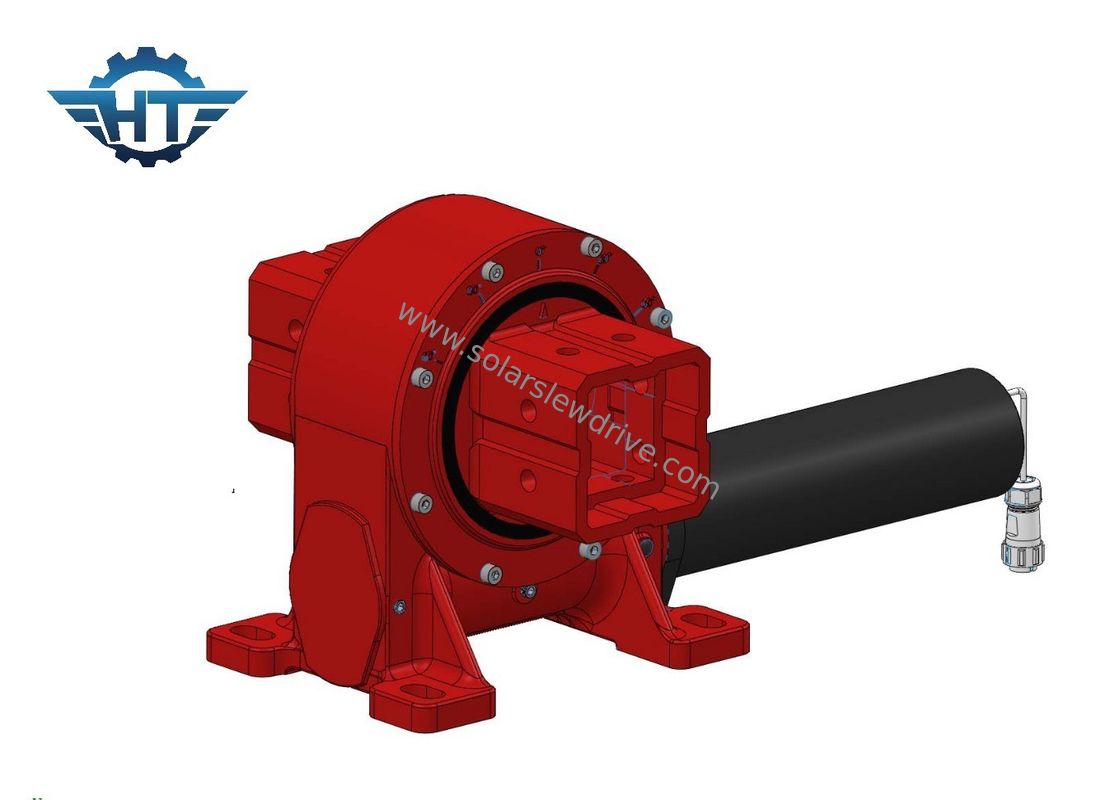

सौर पैनल के लिए 24 वीडीसी गियरबॉक्स के साथ VE8 "सोलर ट्रैकर स्लीव ड्राइव लचीला ट्रैकिंग सिस्टम
VE8" स्लेव ड्राइवविवरण
वर्म गियर स्पिनिंग ड्राइव बहुमुखी घटक हैं जिनका उपयोग व्यापक अनुप्रयोगों में किया जाता है जहां नियंत्रित, सटीक और शक्तिशाली रोटेशन की आवश्यकता होती है।उनकी डिजाइन विशेषताएं उन्हें भारी भार और सटीक स्थिति की आवश्यकता वाले परिदृश्यों के लिए उपयुक्त बनाती हैं.
वीई मॉडल स्विंग ड्राइव के तकनीकी डेटा
मॉडल | अनुपात | नामित आउटपुट टॉर्क (एन.एम.) | झुकाव टोक़ (एन.एम.) | रखरखाव टोक़ (एन.एम.) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
विशेषताएं
घुमावदार अंगूठी एकीकरणः
अक्सर, घुमावदार ड्राइव एक घुमावदार अंगूठी असर के साथ एकीकृत होते हैं, जिससे उन्हें चिकनी रोटेशन बनाए रखते हुए अक्षीय और रेडियल भार को संभालने की अनुमति मिलती है।
परिशुद्धता और प्रतिक्रिया नियंत्रणः
कृमि गियर डिजाइनों में आमतौर पर कम प्रतिक्रिया होती है, जिससे सटीक और सटीक स्थिति सुनिश्चित होती है।
स्व-लॉकिंग:
कृमि गियर तंत्र की स्व-बंद प्रकृति लोड को पीछे की ओर ले जाने से रोकती है, स्थिर स्थितियों में सुरक्षा और स्थिरता को बढ़ाती है।
आवेदन
उपग्रह और रडार प्रणालीः
घुमावदार ड्राइव द्वारा दी जाने वाली सटीक गति उन्हें उपग्रह डिश और रडार प्रणाली की स्थिति के लिए उपयुक्त बनाती है, जिससे सटीक संरेखण सुनिश्चित होता है।
औद्योगिक टर्नटेबल और कन्वेयर:
इन ड्राइवों का उपयोग औद्योगिक टर्नटेबल और कन्वेयर में किया जाता है जहां सामग्री हैंडलिंग प्रक्रियाओं के लिए नियंत्रित और चिकनी रोटेशन आवश्यक है।
चिकित्सा उपकरण:
कुछ चिकित्सा उपकरण, जैसे इमेजिंग उपकरण और रोबोटिक सर्जरी सिस्टम, सटीक आंदोलन नियंत्रण के लिए घुमावदार ड्राइव का उपयोग कर सकते हैं।
कृषि मशीनरी:
घुमावदार ड्राइव को कृषि मशीनरी में घुमावदार काटने वाले ब्लेड या उपकरण के कोणों को समायोजित करने जैसे कार्यों के लिए एकीकृत किया जा सकता है।
