उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई9 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
मॉडल: | 9 इंच | मोटर का प्रकार: | ग्रह ब्रश डीसी मोटर |
---|---|---|---|
रेटेड आउटपुट टॉर्क: | 600 एनएम | विवरण: | एकल अक्ष स्लीव ड्राइव |
सटीक: | ≤0.15° | संरचना: | कीड़ा और गियर |
विद्युत आपूर्ति: | 24वीडीसी | मानक रंग: | के रूप में अनुरोध किया |
हाई लाइट: | स्लेव ड्राइव गियरबॉक्स VE9,प्लैनेटरी मोटर स्लेड ड्राइव गियरबॉक्स,स्लेव गियरबॉक्स VE9 |

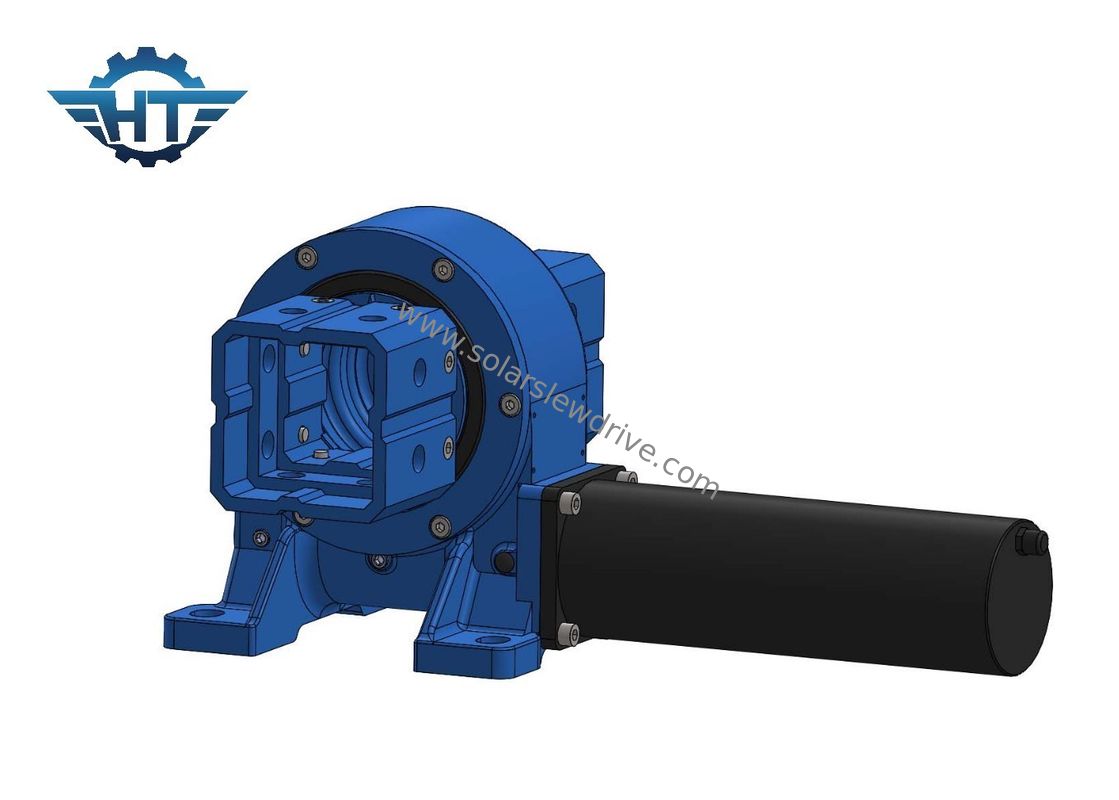

VE9 स्लीव ड्राइव गियरबॉक्स के लिए तिरछा या झुकाव क्षैतिज एकल अक्ष सौर ट्रैकिंग प्रणाली
VE9 स्लेव ड्राइव गियरबॉक्सविवरण
सौर ट्रैकिंग के लिए हैंगटुओ का उन्नत वर्म गियर स्विविंग ड्राइव समाधान, जो इसकी कॉम्पैक्ट डिजाइन, उच्च भार सहन क्षमता और सटीक गति नियंत्रण क्षमताओं की विशेषता है,ऊर्जा उत्पादन के लिए अधिकतम सूर्य के प्रकाश को कैप्चर करने के लिए सौर पैनलों के कुशल और सटीक समायोजन को सक्षम करना.
नीचे दी गई तालिका VE9 घुमावदार ड्राइव के तकनीकी मापदंडों को दर्शाता है
मॉडल: | VE9 | मूल स्थान | चांगझोउ, चीन |
ब्रांड | हंग्तुओ | प्रकार | संलग्न |
सामग्री | 42CrMo,50Mn | आउटपुट टॉर्क | 4300 एन.एम. |
झुकाव क्षण टोक़ | 16 K N.m | रखरखाव टोक़ | 27 K N.m. |
स्थिर अक्षीय रेटिंग | 60 KN | स्थिर रेडियल रेटिंग | 130 KN |
गतिशील अक्षीय रेटिंग | 30 KN | गतिशील रेडियल रेटिंग | 65 KN |
गियर अनुपात | 37:1 | दक्षता | ४०% |
वीई मॉडल स्लीविंग ड्राइव की तकनीकी तालिका
मॉडल | अनुपात | नामित आउटपुट टॉर्क (एन.एम.) | झुकाव टोक़ (एन.एम.) | रखरखाव टोक़ (एन.एम.) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
पैकेजिंग और शिपिंग
प्रत्येक घुमावदार ड्राइव गियरबॉक्स को सुरक्षित रूप से लपेटा जाता है और शिपिंग के दौरान धक्का, कंपन या असभ्य हैंडलिंग से क्षति को रोकने के लिए फोम पैडिंग या बुलबुला पैडिंग के साथ कुशन किया जाता है।हम सीमा शुल्क निकासी और ट्रैकिंग की सुविधा के लिए आवश्यक दस्तावेज तैयार करेंगे, जिसमें चालान, पैकिंग सूची आदि शामिल हैं।
गंतव्य और तात्कालिकता के आधार पर, शिपिंग को विभिन्न तरीकों जैसे कि भूमि माल, हवाई माल या समुद्री माल के माध्यम से व्यवस्थित किया जा सकता है।शिपिंग विधि का चयन लागत जैसे कारकों को भी ध्यान में रखता है, पारगमन का समय और माल की संवेदनशीलता।
