उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HANGTUO |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE5" |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
मूल्य: | 145~226 USD/PC |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 30 दिन |
आपूर्ति की क्षमता: | 12000 पीसीएस/वर्ष |
गियर प्रकार: | क्षैतिज स्व-लॉकिंग गियर | प्रयोग: | झुका हुआ सौर ट्रैकिंग सिस्टम |
---|---|---|---|
विद्युत आपूर्ति: | 24V या 48V DC | परिचालन तापमान: | -30 ℃ ~ + 80 ℃ |
घुमाएँ: | ±65° घूर्णन | चर्बी का इंजेक्शन: | आंतरिक 5 वर्ष |
एनकोडर: | वैकल्पिक | दाँत का प्रकार: | पेचदार दांत |
हाई लाइट: | एकल अक्ष स्लेड ड्राइव गियरबॉक्स,पीवी माउंटिंग सिस्टम स्लेव ड्राइव गियरबॉक्स,विद्युत मोटर स्लेव ड्राइव गियरबॉक्स |

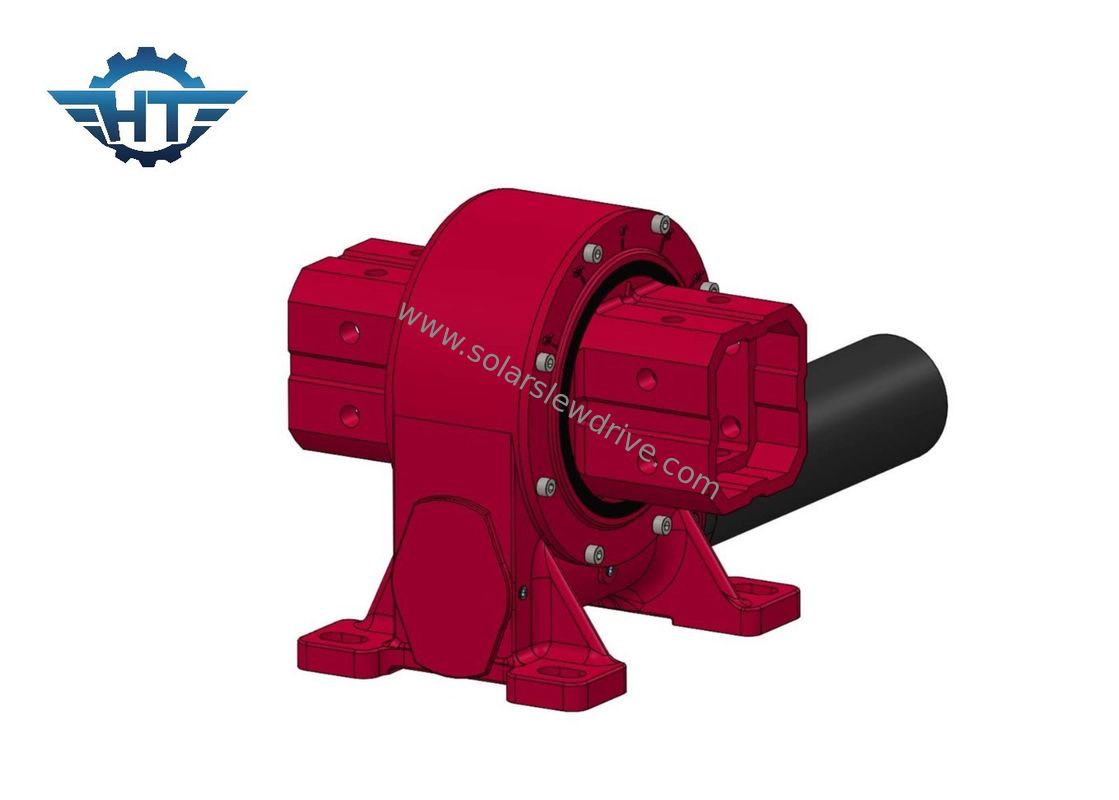

पीवी माउंटिंग ट्रैकिंग सिस्टम के लिए इलेक्ट्रिक मोटर के साथ एकल अक्ष स्लीव ड्राइव गियरबॉक्स
स्लेव ड्राइव गियरबॉक्स विवरण
सौर ट्रैकिंग प्रणाली के लिए एक घुमावदार ड्राइव गियरबॉक्स एक महत्वपूर्ण घटक है जो सौर पैनलों को पूरे दिन सूर्य के पथ का पालन करने में सक्षम बनाता है।यहाँ इसकी सुविधाओं और कार्यक्षमताओं का एक विस्तृत विवरण है. यह सौर पैनलों को सुचारू रूप से घूमने के लिए उच्च टोक़ आउटपुट प्रदान करने के लिए डिज़ाइन किया गया है। यह सुनिश्चित करता है कि पैनल प्रभावी रूप से सूर्य की गति को ट्रैक कर सकें, पूरे दिन ऊर्जा कैप्चर को अधिकतम कर सकें.
हमारे पास सौर ट्रैकिंग सिस्टम के लिए घुमावदार ड्राइव गियरबॉक्स भी हैं जो दो-अक्ष आंदोलन का समर्थन करते हैं,सौर पैनलों को सूर्य के दैनिक पूर्व-पश्चिम आंदोलन (अज़ीमुथ ट्रैकिंग) और मौसमी उत्तर-दक्षिण आंदोलन (ऊंचाई ट्रैकिंग) दोनों को ट्रैक करने की अनुमति देता हैयह सूर्य की किरणों और सौर पैनलों के बीच प्रकोप के कोण को अनुकूलित करके ऊर्जा कैप्चर को अधिकतम करता है।
ऊर्ध्वाधर स्लीव ड्राइव प्रदर्शन पैरामीटर
मॉडल | अनुपात | नामित आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | रखरखाव टोक़ | दक्षता | सटीकता | स्व-लॉकिंग | वजन |
एन.एम. | एन.एम. | kN | kN | एन.एम. | डिग्री | हाँ | किलो | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | ४०% | ≤0.1 | हाँ | 13 किलो |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | ४०% | ≤0.1 | हाँ | 18 किलो |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | ४०% | ≤0.1 | हाँ | 28 किलो |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | ४०% | ≤0.1 | हाँ | 35 किलो |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | ४०% | ≤0.1 | हाँ | 51 किलोग्राम |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | ४०% | ≤0.1 | हाँ | 61 किलोग्राम |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | ४०% | ≤0.1 | हाँ | 78 किलोग्राम |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | ४०% | ≤0.1 | हाँ | 105 किलो |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | ४०% | ≤0.1 | हाँ | 185 किलो |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | ४०% | ≤0.1 | हाँ | 244 किलो |
स्लीविंग ड्राइव गियरबॉक्स विभिन्न आकारों, गियर अनुपातों और माउंटिंग कॉन्फ़िगरेशन में उपलब्ध हैं ताकि विभिन्न सौर पैनल आकारों और सिस्टम आवश्यकताओं को समायोजित किया जा सके।अनुकूलन विकल्पों में विभिन्न मोटर प्रकार शामिल हो सकते हैं, एन्कोडर, और विशिष्ट अनुप्रयोगों के लिए अनुकूलित सुरक्षा सुविधाएं। इसका उच्च टोक़ आउटपुट, सटीक ट्रैकिंग क्षमताएं, मौसम प्रतिरोध,और नियंत्रण प्रणालियों के साथ संगतता इसे सौर ऊर्जा उत्पादन प्रणालियों में एक अनिवार्य घटक बनाती है.
