अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SE1 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 100~200/ pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| बिजली की आपूर्ति की वोल्टेज: | 24 वी | हॉल सेंसर: | नहीं |
|---|---|---|---|
| प्रकार: | 1 इन्च | स्थापना: | क्षैतिज |
| एक्सिस: | एकल अक्ष | रंग: | चांदी |
| हाई लाइट: | सोलर ट्रैकर,सोलर ट्रैकर ड्राइव के लिए स्लीव ड्राइव |
||

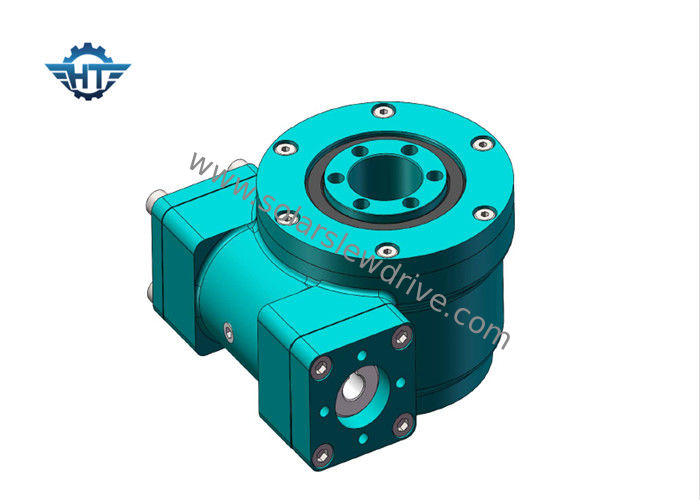

सोलर ट्रैकर्स के लिए स्मॉल स्लीविंग बेयरिंग SE1 स्लीविंग रिंग ड्राइव मैन्युफैक्चरर्स, 50mn, 42crmo मटेरियल
विवरण
छोटा स्लीविंग बेयरिंग डिवाइस आमतौर पर एक कीड़ा, एक स्लीविंग रिंग, एक हाउसिंग, एक मोटर और इसी तरह से बना होता है।चूंकि मुख्य घटक स्लीविंग बियरिंग हैं, वे एक साथ अक्षीय बलों, रेडियल बलों और झुकाव के क्षणों का सामना कर सकते हैं।पारंपरिक स्लीव ड्राइव उत्पादों की तुलना में, हमारे स्लीव ड्राइव को स्थापित करना आसान है, बनाए रखना आसान है, और इंस्टॉलेशन स्पेस को बचाता है।उत्पाद का व्यापक रूप से निर्माण मशीनरी और नए ऊर्जा क्षेत्रों जैसे हेवी-ड्यूटी फ्लैटबेड ट्रक, कंटेनर क्रेन, ट्रक-माउंटेड क्रेन, एरियल वर्क वाहन और सौर ऊर्जा उत्पादन प्रणाली में व्यापक रूप से उपयोग किया जा सकता है।
छोटे स्लीविंग ड्राइव का हीट ट्रीटमेंट
रेसवे हीट ट्रीटमेंट: स्लीविंग बेयरिंग के रेसवे सतह-प्रेरक रूप से बुझते हैं, और एचआरसी 55-62 पर शमन कठोरता सुनिश्चित की जाती है, जो कठोर परत की पर्याप्त गहराई प्राप्त कर सकती है।
गियर हीट ट्रीटमेंट: बल संचारित करने की आवश्यकता के कारण, स्लीविंग रिंगों में से एक में आमतौर पर दांत होते हैं।गियर की गर्मी उपचार स्थिति आमतौर पर सामान्यीकृत या टेम्पर्ड होती है।उपयोगकर्ता की आवश्यकताओं के अनुसार दांत की सतह को भी बुझाया जा सकता है।शमन कठोरता 50 और 60 एचआरसी के बीच है और पर्याप्त गहराई की गारंटी दी जा सकती है।गियर शमन को आवेदन के आधार पर पूर्ण दांत शमन और एकल दांत प्रेरण सख्त में विभाजित किया जा सकता है।सिंगल-टूथ इंडक्शन हार्डनिंग को टूथ सरफेस रूट क्वेंचिंग और टूथ सरफेस क्वेंचिंग में विभाजित किया जा सकता है।
तकनीकी डेटा
| SE1 स्लीव ड्राइव | मोटर डेटा | ||
| मूल्यांकन टोक़ | ३८४ एनएम | रेटेड वोल्टेज | 24 वीडीसी |
| रेट की गई गति | 0.06 आरपीएम | मूल्यांकन वर्तमान | <8 ए |
| अधिकतम आउटपुट | टॉर्क(३सेकंड) ४६० एनएम | बिजली उत्पादन | 25 डब्ल्यू |
| अनुपात | 32:1 | रेट की गई गति | 2 आरपीएम |
| तापमान | -30 ℃ ~ 80 ℃ | तार की लंबाई | 1 मीटर |
आयाम
एसई सीरीज स्लीविंग ड्राइव का तकनीकी डाटा
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हाँ | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हाँ | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | ६८ | २७ | 40% | 0.1 | हाँ | 12 |
| 7" | 57:1 | 2000 | १३५०० | १३२०० | १३२ | 58 | 40% | 0.1 | हाँ | 21 |
| 9" | ६१:१ | 4400 | 45000 | ३०८०० | 340 | 130 | 40% | 0.1 | हाँ | 49 |
| 12" | ७८:१ | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | ६१ |
| 14" | 85:1 | ६५५० | 68000 | 54200 | 680 | २३० | 40% | 0.1 | हाँ | 63 |
| 17" | 102:1 | 9400 | १३५६०० | 65040 | 980 | 390 | 40% | 0.1 | हाँ | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हाँ | १४९ |
| 25" | १५०:१ | २१००० | २७११६० | 89000 | २४०० | 950 | 40% | 0.1 | हाँ | 204 |
छोटे स्लीविंग बेयरिंग रेसवे हीट ट्रीटमेंट का हीट ट्रीटमेंट: स्लीविंग बेयरिंग के रेसवे सतह-प्रेरक रूप से बुझते हैं, और एचआरसी 55-62 पर शमन कठोरता सुनिश्चित की जाती है, जो कठोर परत की पर्याप्त गहराई प्राप्त कर सकती है।
