उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई7" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
सामग्री: | 50Mn, 42CrMo | आदर्श: | वीई7" |
---|---|---|---|
गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 1750 एनएम |
टोर्क पकड़ना: | 13200 एनएम | झुकाव टोक़: | 7000 एनएम |
क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
हाई लाइट: | वर्टिकल सिंगल एक्सिस स्लीविंग ड्राइव,1750 एनएम सोलर स्लीविंग ड्राइव,सन ट्रैकिंग पैनल माउंटिंग स्लीविंग ड्राइव |

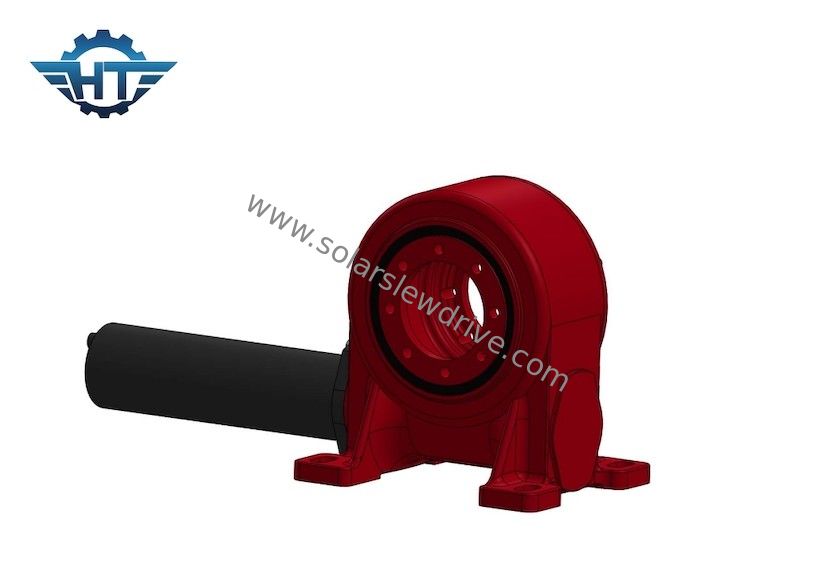

सन ट्रैकिंग सोलर पैनल माउंटिंग ट्रैकिंग सिस्टम के लिए वर्टिकल सिंगल एक्सिस स्लीविंग ड्राइव
वर्टिकल सिंगल एक्सिस स्लीविंग ड्राइव विवरण:
1. एक बड़ा संचरण अनुपात प्राप्त किया जा सकता है, जो कंपित शाफ्ट पेचदार गियर तंत्र की तुलना में अधिक कॉम्पैक्ट है।
2. दो पहियों की मेशिंग टूथ सतहें लाइन संपर्क में हैं, और इसकी असर क्षमता कंपित शाफ्ट हेलिकल गियर तंत्र की तुलना में बहुत अधिक है।
3. वर्म गियर स्लीविंग ड्राइव स्क्रू ड्राइव के बराबर है, जो एक मल्टी-टूथ मेशिंग ड्राइव है, इसलिए ड्राइव स्थिर है और शोर छोटा है।
4. यह सेल्फ लॉकिंग है।जब वर्म का लीड एंगल मेशिंग गियर के दांतों के बीच के बराबर घर्षण कोण से कम होता है, तो तंत्र में सेल्फ-लॉकिंग गुण होते हैं और रिवर्स सेल्फ-लॉकिंग प्राप्त कर सकते हैं, अर्थात केवल वर्म ही वर्म को चला सकता है, लेकिन वर्म को नहीं। .जैसे कि इसकी भारी मशीनरी में इस्तेमाल होने वाला सेल्फ-लॉकिंग वर्म मैकेनिज्म, इसका रिवर्स सेल्फ-लॉकिंग सुरक्षा संरक्षण में भूमिका निभा सकता है।
तकनीकी डेटा
नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | क्षमता | शुद्धता | स्व ताला | वज़न |
एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हाँ | किलोग्राम | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हाँ | 13 किलो |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | हाँ | 18 किलो |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | हाँ | 28 किग्रा |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | हाँ | 35 किग्रा |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | हाँ | 51किग्रा |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हाँ | 61 किग्रा |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | हाँ | 78 किग्रा |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | हाँ | 105 किग्रा |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हाँ | 185 किग्रा |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | हाँ | 244 किलो |
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
