अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | VE9 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| सामग्री: | 50Mn, 42CrMo | आदर्श: | VE9 " |
|---|---|---|---|
| गियर अनुपात: | 61: 1 | आउटपुट टोक़: | 2250 एनएम |
| टोर्क पकड़ना: | 31 ~ 45 kNm | झुका हुआ टोक़: | 16 ~ 21 kNm |
| दक्षता: | 40% | मानक रंग: | RAL 9006 |
| हाई लाइट: | हाइड्रोलिक स्लीव मोटर,स्लीविंग गियर |
||

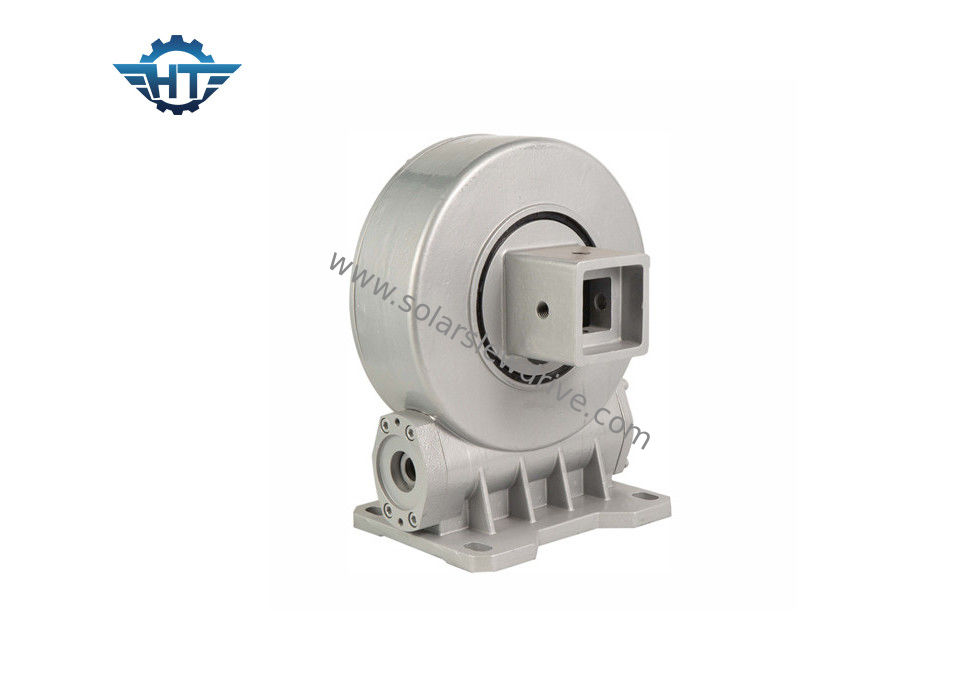

वीवाई 9 स्लीव ड्राइव गियरबॉक्स सिंगल एक्सिस ट्रैकिंग सिस्टम के लिए 24 वी डीसी मोटर के साथ
विवरण
सीरी वीई उच्च कर्तव्य चक्र, कम गति (<1 आरपीएम) अनुप्रयोगों के लिए सुसज्जित एक मजबूत संलग्न गियरिंग ड्राइव ड्राइव समाधान है। इसका अनुप्रयोग सौर ऊर्जा है।
लाभ
1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
2. सॉफ्टवेयर नियंत्रण प्रणाली के पिघलने की स्थिति में कठोर रोक
3. अंदर कीड़ा जड़ी को निकालना
4. उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
5. स्वयं ताला समारोह
वीई सीरीज के पैरामीटर
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
टिप्पणी: उपरोक्त आयाम और पैरामीटर अधिक विस्तृत आयामों और मापदंडों के लिए अद्यतन या समायोजित किए जा सकते हैं, कृपया हमारी बिक्री चित्र देखें।
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; हमारे मानक रंग RAL 9006 है।
Applicatons
एकल अक्ष ट्रैकिंग प्रणाली
एकल अक्ष ट्रैकिंग प्रणाली में फ्लैट एकल अक्ष और झुका हुआ एकल अक्ष शामिल हैं।
