| Brand Name: | HangTuo |
| Model Number: | SDE21 " |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

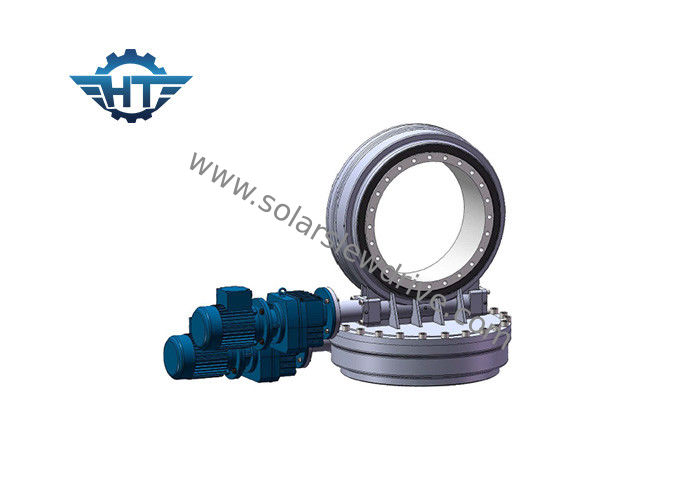

सोलर ट्रैकर के लिए AC 380 मोटर के साथ Helical Gear एनक्लोज्ड हाउसिंग डुअल एक्सिस स्लीव ड्राइव मॉडल SDE21
विवरण
प्रदर्शन
स्लीव ड्राइव अधिकतम नियंत्रण और आंदोलन का समर्थन देने के लिए पेटेंट किए गए प्रति घंटा कीड़ा प्रौद्योगिकी का उपयोग करते हैं।हमारे कृमि गियर 5 से 11 दांतों को रिंग ग्लास की पिच लाइन पर घंटो पेंच से जोड़ते हैं, जो कि मानक कृमि की तुलना में अधिक दांतों से जुड़ा होता है, जिससे गियरबॉक्स को अधिक स्थिरता और मजबूती मिलती है।प्रति घंटा प्रौद्योगिकी के बारे में अधिक जानें।
अनुप्रयोग
हेलिओस्टैट्स और केंद्रित फोटोवोल्टिक (सीपीवी), और उपग्रह या रडार व्यंजनों जैसे ड्यूल-एक्सिस स्लीपिंग ड्राइवर्स ड्यूल-एक्सिस सोलर ट्रैकर्स के लिए सबसे आम स्लीविंग ड्राइव एप्लीकेशन।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट्स, रोबोट आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
एसडीई ड्यूल-एक्सिस पोजिशनर स्पेसिफिकेशंस
विश्वसनीयता
एसडीई ड्यूल-एक्सिस स्लीविंग ड्राइव 30% क्षेत्र के लिए सटीक 3 डी पोजिशनिंग के लिए आश्वस्त हैं।एसडीई ड्राइव एकल ड्राइव में एक कुशल और विश्वसनीय समाधान बनाते हैं।हम अपने सभी घटकों और कच्चे माल को आईएसओ 9001, CE प्रमाणपत्र द्वारा निर्धारित मानकों का उपयोग करके क्षेत्र के जीवन को अधिकतम करने के लिए योग्य बनाते हैं।
एpplications
संयुक्त और ऊंचाई डिजाइन और संलग्न डिजाइन ट्रैकिंग परिशुद्धता और बिजली उत्पादन दक्षता में सुधार कर सकते हैं।
ड्यूल एक्सिस स्लीव ड्राइव टेक्निकल डेटा
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
