उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE3 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50 एमएन, 42 क्रॉमो, क्यूटी | नमूना: | एसडीई 3 |
---|---|---|---|
गियर अनुपात: | 31: 1 | उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Hangtuo | रंग: | के रूप में अनुरोध किया |
मोटर माउंटिंग: | इलेक्ट्रिक और हाइड्रोलिक मोटर | गारंटी: | 3 साल |
हाई लाइट: | slewing रिंग ड्राइव,छोटे slew ड्राइव |

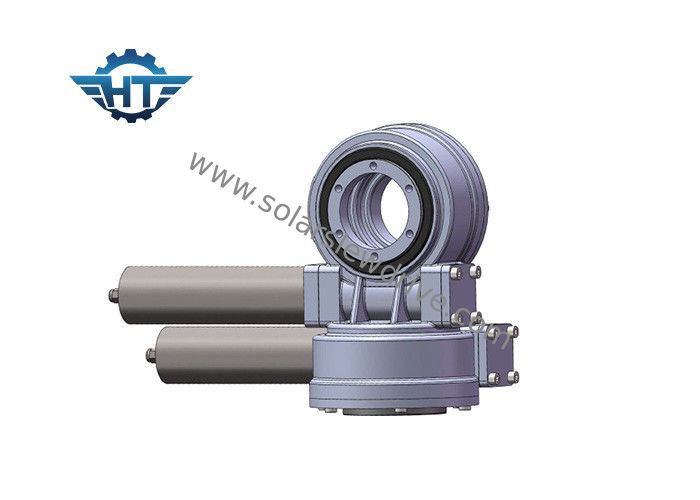

फ्लैट सिंगल ट्रैकिंग सिस्टम के लिए विशेष रूप से डिज़ाइन किए गए दोहरे अक्ष स्लीव ड्राइव एसी / डीसी मोटर
विवरण
PVE, CPV सोलर ट्रैकिंग सिस्टम के लिए SDE3 ड्यूल एक्सिस स्लीविंग ड्राइव।
Hangtuo Slewing Drive एक पेशेवर स्लीविंग ड्राइव अनुसंधान और विकास निर्माता है, जो व्यापक रूप से नई ऊर्जा (एकल और दोहरी धुरी PV / CPV / CSP सौर ट्रैकिंग प्रणाली, पवन ऊर्जा), इंजीनियरिंग मशीनरी (फुटपाथ निर्माण मशीनरी, बंदरगाह सुविधाओं और खनन क्षेत्र) पर लागू होती है ), उपग्रह रिसीवर और अन्य क्षेत्र।
लगातार अद्यतन किए गए नए प्रोडक्शंस के विकास में, हमारे स्लीविंग ड्राइव को स्लीविंग रिंग और ऑवरग्लास वर्म शाफ्ट के साथ डिज़ाइन किया गया है, जो पारंपरिक पॉइंट कॉन्टैक्ट से लेकर सतह कॉन्टैक्ट तक है, जिसमें रेडियल बियरिंग के लिए मजबूत आउटपुट टॉर्क, स्मूथ रोटेशन और वियर-रेज़िंग का लाभ है। और अक्षीय भार और झुकाव पल टोक़।
हमारी कंपनी में 3 '' से 25 '' (रेसवे व्यास) के प्रोडक्शंस के मॉडल हैं। स्लीविंग ड्राइव को नई ऊर्जा और इंजीनियरिंग मशीनरी एप्लिकेशन के लिए विशेष आवश्यकता को पूरा करने के लिए अनुकूलित किया जा सकता है। हमारे उत्पादन को विदेशों में ग्राहकों द्वारा चुना जा रहा है। और विश्वसनीय गुणवत्ता और प्रतिष्ठा के साथ घर।
एसंयम क्षेत्र
हमारी एसडीई श्रृंखला स्लीपिंग ड्राइव मुख्य रूप से पीवी, एसटीपी, सीएसपी सौर ट्रैकिंग सिस्टम के लिए उपयोग की जाती है।
हमारे अन्य प्रकार के स्लीविंग ड्राइव का उपयोग व्यापक रूप से निर्माण अनुप्रयोगों के लिए किया जाता है, जैसे कि ट्रक क्रेन, मैनलिफ्ट्स, टर्नटेबल्स, पोर्ट मशीनरी, मॉड्यूलर वाहन, छोटे पवन ऊर्जा सिस्टम और उपग्रह संचार, भारी लोड ट्रांसपोर्टर्स, पुल निरीक्षण उपकरण, दूरबीन प्लेटफॉर्म, बास्केट रोटेटर आवश्यकताओं, नौका क्रेन, सीमेंट मिक्सर, खुदाई, आदि हाइड्रोलिक मोटर और डीसी मोटर स्लीविंग ड्राइव के साथ मैच करने के लिए।उत्पादों को दुनिया भर में निर्यात किया गया है।
विशेषताएं
1. जोरदार पल पल के आधार पर slewing अंगूठी है
2. वर्मिंग वर्म ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
स्थापाना निर्देश
क्षैतिज स्थापना और ऊर्ध्वाधर स्थापना, चित्र के नीचे देखें।
टो सिंगल स्लीव्ज ड्राइव से ड्यूल एक्सिस स्लीपिंग ड्राइव सिस्टम प्राप्त किया जा सकता है।
एक दोहरी अक्ष स्लीपिंग ड्राइव दोहरी अक्ष स्लीपिंग ड्राइव सिस्टम को प्राप्त कर सकती है।
एक रैखिक actuator के साथ एक slewing ड्राइव भी दोहरी अक्ष slewing ड्राइव प्राप्त कर सकते हैं।
उप.मं.अ.प्रदर्शन पैरामीटर
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
टिप्पणी: उपरोक्त आयाम और पैरामीटर अधिक विस्तृत आयामों और मापदंडों के लिए अद्यतन या समायोजित किए जा सकते हैं, कृपया हमारी बिक्री चित्र देखें।
हमारे पैकिंग और परिवहन
सभी स्लीव ड्राइव को फ्यूमिगेशन-फ्री लकड़ी के मामले के साथ पैक किया जाएगा।
नमूना और छोटे कार्गो परिवहन के लिए समुद्री परिवहन, हवाई परिवहन, सड़क परिवहन, एक्सप्रेस जैसे टीएनटी, डीएचएल, यूपीएस, ईएमएस, फेडेक्स आदि का समर्थन करें।
