उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE3 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | एसडीई 3 |
---|---|---|---|
गियर अनुपात: | 31: 1 | उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Hangtuo | रंग: | RAL कोड |
मोटर विकल्प: | इलेक्ट्रिक और हाइड्रोलिक मोटर | गारंटी: | 36 महीने |
हाई लाइट: | slewing रिंग ड्राइव,छोटे slew ड्राइव |

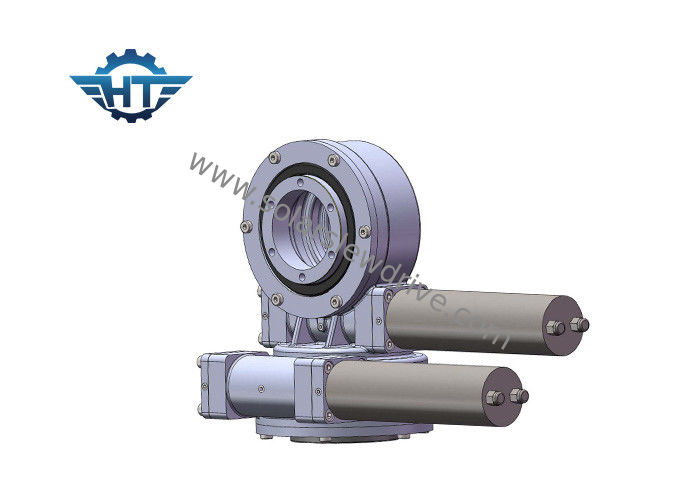

हेलियोस्टेट और डुअल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए SDE3 टॉप प्रिसिजन स्लीव ड्राइव गियरबॉक्स
जल्दी से विवरण
उत्पत्ति का स्थान: चीन (मुख्यभूमि)
· ब्रांड नाम: Hangtuo
· मॉडल संख्या: दोहरी धुरी स्लीपिंग ड्राइव
· प्रकार: slew ड्राइव, दोहरी अक्ष slewing ड्राइव
· उत्पाद का नाम: हेलियोस्टैट दोहरी अक्ष स्लीपिंग ड्राइव
· आवेदन: हेलियोस्टेट टॉवर सौर स्टेशन
· मोटर: डीसी या एसी या अन्य
· आकार: 3-21 इंच
· कार्य जीवन: 30 वर्ष
· वारंटी: 36 महीने
· संरक्षण वर्ग: IP55 / IP66
· OEM: स्वीकार किए जाते हैं
रंग: अनुरोध के रूप में
एसडीई 3 ड्यूल एक्सिस स्लीपिंग ड्राइव
Hangtuo Slewing Drive एक पेशेवर स्लीविंग ड्राइव अनुसंधान और विकास निर्माता है, जो व्यापक रूप से नई ऊर्जा (एकल और दोहरी धुरी PV / CPV / CSP सौर ट्रैकिंग प्रणाली, पवन ऊर्जा), इंजीनियरिंग मशीनरी (फुटपाथ निर्माण मशीनरी, बंदरगाह सुविधाओं और खनन क्षेत्र) पर लागू होती है ), उपग्रह रिसीवर और अन्य क्षेत्र।
लगातार अद्यतन किए गए नए प्रोडक्शंस के विकास में, हमारे स्लीविंग ड्राइव को स्लीविंग रिंग और ऑवरग्लास वर्म शाफ्ट के साथ डिज़ाइन किया गया है, जो पारंपरिक पॉइंट कॉन्टैक्ट से लेकर सतह कॉन्टैक्ट तक है, जिसमें रेडियल बियरिंग के लिए मजबूत आउटपुट टॉर्क, स्मूथ रोटेशन और वियर-रेज़िंग का लाभ है। और अक्षीय भार और झुकाव पल टोक़।
हमारी कंपनी में 3 '' से 25 '' (रेसवे व्यास) के प्रोडक्शंस के मॉडल हैं। स्लीविंग ड्राइव को नई ऊर्जा और इंजीनियरिंग मशीनरी एप्लिकेशन के लिए विशेष आवश्यकता को पूरा करने के लिए अनुकूलित किया जा सकता है। हमारे उत्पादन को विदेशों में ग्राहकों द्वारा चुना जा रहा है। और विश्वसनीय गुणवत्ता और प्रतिष्ठा के साथ घर।
विशेषताएं
1. जोरदार पल पल के आधार पर slewing अंगूठी है
2. वर्मिंग वर्म ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
ड्यूल एक्सिस स्लीविंग ड्राइव का प्रदर्शन चार्ट
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
टिप्पणी: उपरोक्त आयाम और पैरामीटर अधिक विस्तृत आयामों और मापदंडों के लिए अद्यतन या समायोजित किए जा सकते हैं, कृपया हमारी बिक्री चित्र देखें।
