उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE21 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50 एमएन, 42 क्रॉमो | मॉडल संख्या: | SDE21 |
---|---|---|---|
OEM: | उपलब्ध | आवेदन: | सौर टॉवर और केंद्रित पी.वी. |
अनुपात: | 125 | बसाया हुआ आवास: | हाँ |
गारंटी: | 3 साल | जीवन काल: | 30 साल |
रोटेशन की विधि: | दो दिशाएँ | ||
हाई लाइट: | slewing रिंग ड्राइव,छोटे slew ड्राइव |
सेल्फ-लॉक एसडीई सीरीज़ वर्म गियर स्लीव रिंग ड्राइव का उपयोग टॉवर केंद्रित प्लांट और सीपीवी के लिए किया जाता है

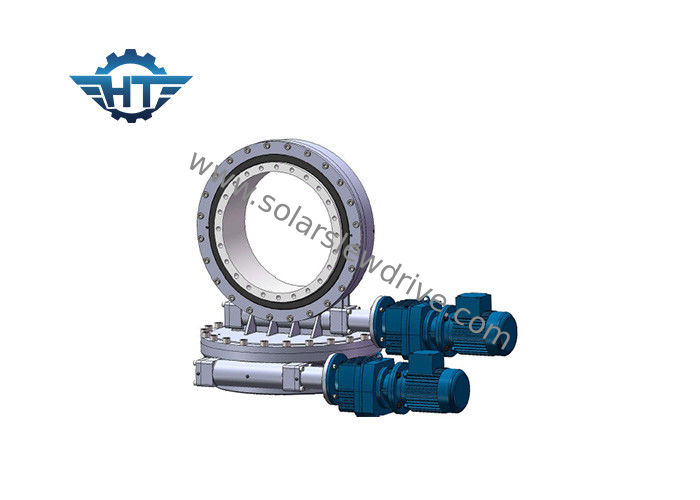

सौर ट्रैकर के लिए उच्च शक्ति परिशुद्धता दोहरी अक्ष slew ड्राइव
सामान्य तौर पर, पोर्ट मशीनरी, विशेष निर्माण वाहनों, ट्रेलरों, सभी प्रकार के क्रेन, एरियल वर्किंग प्लेटफॉर्म में उपयोग किए जाने वाले स्लीव गियर स्लीविंग ड्राइव।आजकल, स्वच्छ ऊर्जा के वैश्विक अनुरोध के रूप में, सोलर ट्रैकिंग सिस्टम, छोटे पवन टरबाइन में व्यापक रूप से स्लीविंग ड्राइव का उपयोग किया जाता है
Hangtuo विनिर्माण, विधानसभा, निरीक्षण, परीक्षण प्रक्रियाओं और स्वचालित सफाई और पेंटिंग और पावर कोटिंग लाइनों के लिए सभी उन्नत मशीनों के साथ पूरी तरह से उपकरण है।
स्लीविंग ड्राइव घंटाकार कीड़ा शाफ्ट के साथ स्लीविंग रिंग का संयोजन है, जो अधिक दाँत संपर्क प्रदान करता है, ड्राइव टॉर्क और स्मूथ रोटेशन को बढ़ाता है।
विशेषताएं
1. रेडियल और अक्षीय भार, और एक साथ झुकाव क्षण
2. सुविधाओं में अंतरिक्ष की बचत
3. एक कॉम्पैक्ट डिजाइन में अधिकतम भार क्षमता
4. व्यापक जीवनकाल
5. उच्च उत्पादन टोक़ और धारण भार
6. शीर्ष ट्रैकिंग परिशुद्धता
7. मजबूत जंग प्रतिरोध और सील प्रभावी है
प्रमुख भागों की सूची
1, आवास आधार
2, स्लीविंग रिंग
3, रेसवे
4, सील
5, शीर्ष प्लेट
6, ड्राइव (हाइड्रोलिक मोटर / इलेक्ट्रॉनिक मोटर)
7, मोटर एडाप्टर
8, ओ-रिंग
9, इनपुट होल
10, दस्ता मोटर के सामने
11, एंड कैप
12, कवर
13, एनकोडर
लाभ
1. हम आपूर्ति कर सकते हैं के विभिन्न आकार slewing ड्राइव है।
2. व्यास सीमा: 3 इंच ----- 25 इंच, वजन सीमा: 25 किलो -------- 705 किलोग्राम
3. डिजाइन और निर्माण ग्राहकों की जरूरतों के अनुसार, OEM slewing ड्राइव।
4. उच्च गुणवत्ता, प्रतिस्पर्धी मूल्य, शीघ्र वितरण और सबसे अच्छी सेवाएं।
मानक
ISO9001: 2008, CE
ड्यूल एक्सिस स्लीव ड्राइव पैरामीटर्स
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
